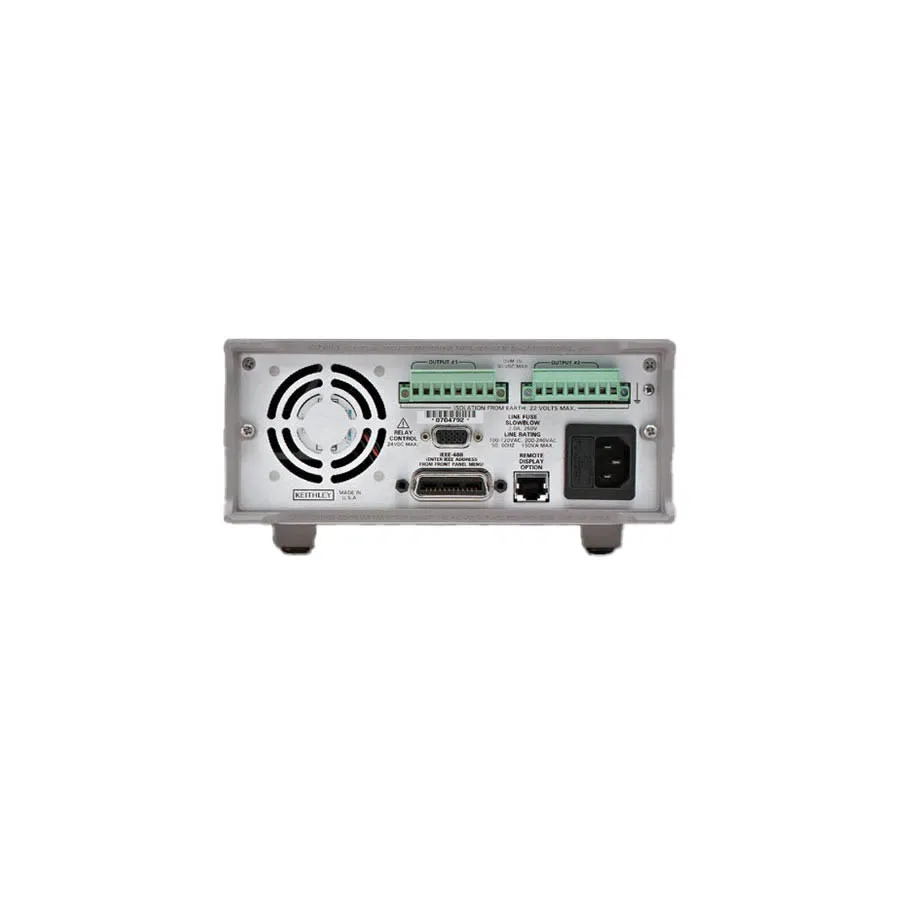

Keithley KLY 2306-PJ Dual-Kanal-Batterie-/Ladegerät-Simulator

Übersicht

Das Keithley 2306-PJ ist ein Dual-Kanal-Batterie-/Ladegerät-Simulator, der speziell für die Entwicklung und Hochgeschwindigkeits-Produktionstests von DC-batteriebetriebenen Geräten konzipiert ist. Es kombiniert präzise Spannungsregelung mit realistischer Batterieverhaltenssimulation und eignet sich ideal zum Testen tragbarer Produkte wie Mobiltelefone, HF-Komponenten und andere batteriebetriebene Geräte. Die Dual-Kanal-Konfiguration ermöglicht gleichzeitige Batterie- und Ladegerät-Simulation für umfassende Gerätetests.

Hauptmerkmale

• Dual-Kanäle mit unabhängigen 0-15V-Ausgängen
• Ausgangsstrom: 0-4V bei 5A Maximum; über 4V strombegrenzt durch Formel IMAX = 60W/(VOUT +6)
• Variable Ausgangsimpedanz (patentiert) zur Simulation realistischer Batteriereaktionscharakteristiken
• Ultraschnelle Einschwingreaktion auf Laststromänderungen
• Pulsstrom-Messungen: Spitzenwert, Durchschnitt und Grundwert
• 100nA DC-Stromempfindlichkeit für präzise Niedrigstrommessungen
• Stromstufenmessfunktion
• Senk-Fähigkeit bis zu 3A
• Erkennung offener Messleitungen
• Eingebautes digitales Voltmeter
• GPIB-Schnittstelle für Integration in automatisierte Testsysteme
• Batterie-Simulator-Modus für Simulation entladener Batterien
• Ladegerät-Simulator-Modus für unabhängigen Betrieb oder Dual-Kanal-Tests

Anwendungen

• Entwicklung und Tests von Mobiltelefonen
• Tests von schnurlosen Telefonen und mobilen Funkgeräten
• Entwicklung tragbarer Geräte und Pager
• Tests von HF-Leistungsverstärker-Komponenten
• Großvolumen-Produktionstests von DC-betriebenen Geräten
• Simulation von Batteriepuffer- und USV-Systemen
