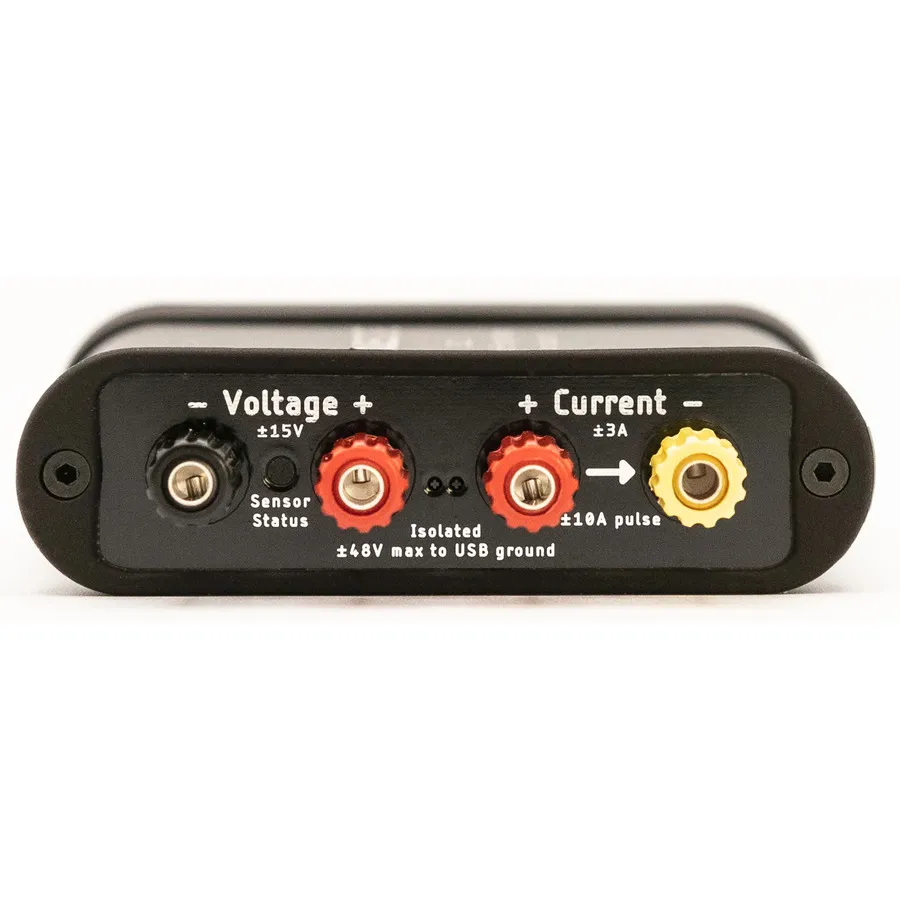

Joulescope JS220-K001 DC-Energie-Analysator

Überblick

Der Joulescope JS220-K001 ist ein Präzisions-DC-Energie-Analysator, der dazu konzipiert ist, Strom und Spannung gleichzeitig über einen breiten dynamischen Bereich zu messen. Er erfasst Daten von Nanoampere bis Ampere und eignet sich ideal zum Leistungs-Profiling moderner batteriebetriebener und IoT-Geräte. Mit 2 Millionen Samples pro Sekunde und 300 kHz Bandbreite werden Wellenformen wie ein Oszilloskop angezeigt, während Sie genaue Messungen mit minimaler Beeinträchtigung des zu testenden Geräts liefern.

Hauptmerkmale

• 0,5 nA Auflösung mit 34-Bit dynamischer Reichweite
• 15V Spannungsbereich mit 3A kontinuierlichem Strom (10A Impuls-Fähigkeit)
• 300 kHz Bandbreite mit 2 Millionen Samples pro Sekunde
• Schnelles 1 µs Umschalten zwischen Shunt-Widerständen zur nahtlosen Änderung des dynamischen Bereichs
• Automatische Shunt-Auswahl für maximale 20 mV Spannungsabfall
• Berechnet Leistung, Energie und Ladung in Echtzeit
• 4 Allzweck-Eingänge und 2 Allzweck-Ausgänge
• USB 2.0 Hochgeschwindigkeit mit USB-C Stecker
• Isolierte Sensor-Anschlüsse von USB
• Python-Bibliothek und Scripting-Unterstützung
• Open-Source-Host-Software für Windows, macOS und Linux

Anwendungen

• Mikroprozessor- und Mikrocontroller-Leistungs-Profiling und Optimierung
• Hardware-Leistungsoptimierung
• Schlaf-Strom- und Geräte-Idle-Optimierung
• Hardware- und Software-Fehlerbehebung
• Software-Charakterisierung und Interrupt Profiling
• USB Einschalt- und Suspend-Strom Pre-Compliance Tests
• Allgemeine Strom-, Spannungs-, Leistungs- und Energie-Messungen

Mitgeliefertes Zubehör

• Transportsäckchen
• 25 cm GPIO-Kabel
• 5 ft USB-Kabel
• Schnellstartanleitung
• Sechskantschlüssel für Frontpanel-Wechsel
