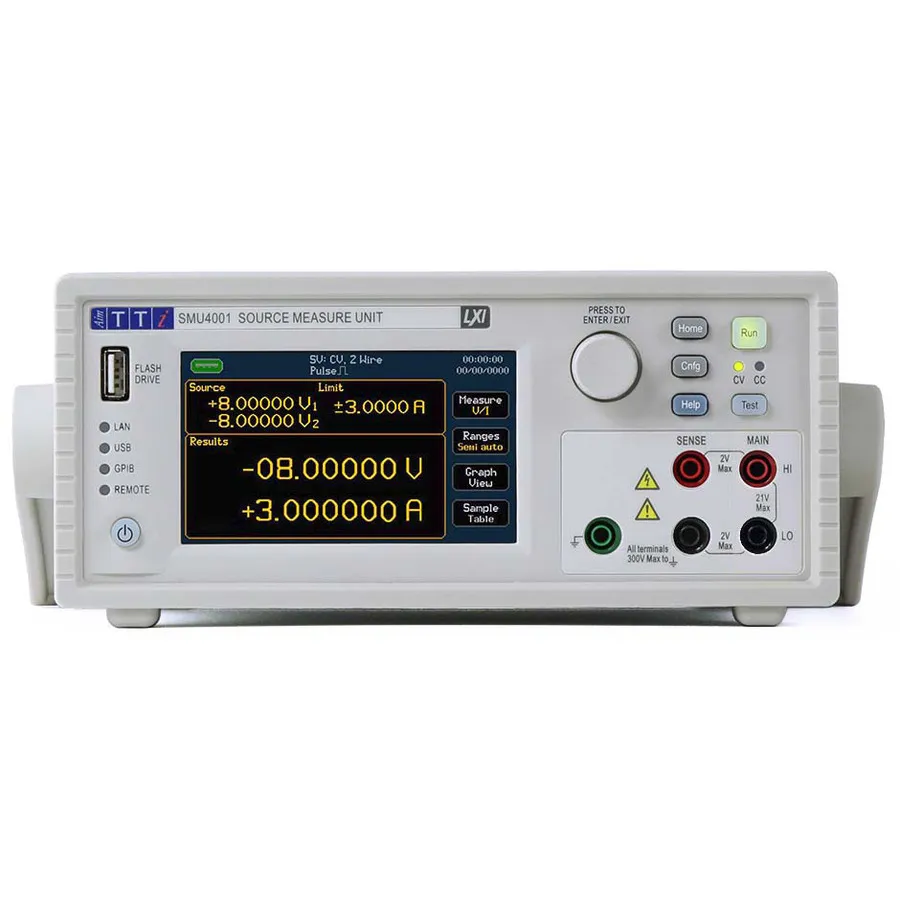

Aim TTi SMU4001 Quell-Mess-Einheit
Aim TTi SMU4001 Source Measure Unit
Angebot anfragen
Das Aim TTi SMU4001 ist eine vier-Quadranten-Quell-Mess-Einheit mit ±21V, 3A, 0,015% Genauigkeit und Messgeschwindigkeiten bis zu 5k/s.
Produktdetails
| Modell | SMU4001 |
| Hersteller | Aim TTi |
| Kategorie | Quell-Mess-Einheiten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Aim TTi SMU4001 ist eine vier-Quadranten-Quell-Mess-Einheit, die gleichzeitig Spannungsquellen- und Messfähigkeiten bietet. Mit einer maximalen Spannungsausgabe von ±21V und einer Stromkapazität von 3A bietet es eine Grundgenauigkeit von 0,015%, was es ideal für Bauteilcharakterisierung, Stromversorgungsprüfung und Leistungsvalidierung in industriellen und Bildungsumgebungen macht.
Hauptmerkmale
- Vier-Quadranten-Quellen- und Senkendesign mit ±21V maximale Spannung und 3A Strom
- 0,015% Grundgenauigkeit mit 6,5-stelliger Auflösung
- 0,1µV und 100fA Auflösung für präzise Messungen
- Schnelle Messgeschwindigkeiten bis zu 200µs (5k/s)
- Interner Speicher für bis zu 100k Messungen und 100k Programmschritte
- Acht EasySet-Voreinstellungen: Stromversorgung, Stromquelle, Last, Voltmeter, Amperemeter, Ohmmeter, Isolationswiderstandsmeter, Leckstrom-Meter
- Erweiterte Sweep-Engine und Math-Funktionen für Datenanalyse
- Mehrere Schnittstellen: LAN, LXI, USB und optionales GPIB
- Powerflex-Technologie für volle Ausgabeleistung über den Spannungsbereich
- Kompakte 2U-Halbrahmen-Bauform
Anwendungen
- Bauteil- und Gerätcharakterisierung
- Stromversorgungsprüfung und Stromkreisprüfung
- U-I-Kurvenmessung und -analyse
- Last- und Quellensimulation
- Industrie-F&E und Produktionsprüfung
- Pädagogische Labormessungen
Technische Daten
| Number of Channels | 2 Channel |
| Maximum Current | 3 A |
| Maximum Voltage | 20 V |
| Maximum Power | 25 W |
| Series | SMU4000 Series |
| Display | Touch Screen |
