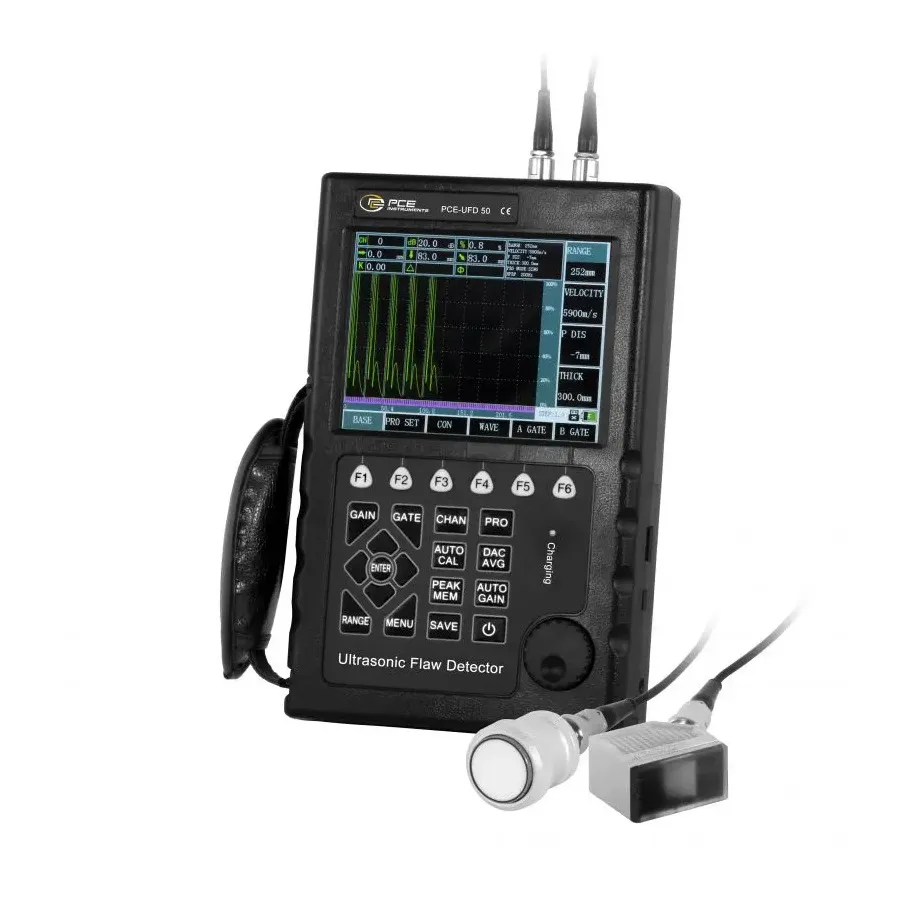

PCE Instruments PCE-UFD 50 Ultraschall-Fehlerdetektor

Übersicht

Das PCE Instruments PCE-UFD 50 ist ein tragbarer Ultraschall-Fehlerdetektor für zerstörungsfreie Materialprüfung. Er arbeitet, indem er Ultraschallwellen durch ein Testobjekt mit einer Sonde sendet; der Ultraschall wird reflektiert und gestreut an Materialgrenzen mit unterschiedlichen Dichten und Wellenimpedanzen. Durch Messung der Laufzeit von Ultraschallsignalen ermöglicht das Gerät Tests von Schweißnähten, Messung von Wanddicken und Lokalisierung von Bauteilmängeln.

Hauptmerkmale

• Einstellbare Frequenzen von 0,5 bis 20 MHz für flexible Testanforderungen
• Doppel-Sonden-Funktion – einfache oder gleichzeitige Messmodi
• TFT-Farbdisplay (5,7-Zoll) für klare Präsentation der Testergebnisse
• Schallgeschwindigkeitsbereich von 1000 bis 15.000 m/s; Messbereich in Stahl bis 10.000 mm
• AVG und DAC Auswertungsverfahren für flexible Analyse
• Speicherkapazität für bis zu 100 Datensätze
• Sonden-Verzögerung, Dämpfungs- und Verstärkungssteuerungen
• USB-Schnittstelle mit Software für Datenexport und Berichtgenerierung
• Video-Bildschirmaufzeichnungsfunktion für Dokumentation
• Kompaktes und leichtes Design mit 1,1 kg für tragbare Nutzung

Anwendungen

• Schweißnaht-Inspektionen und Qualitätskontrolle
• Wanddicken- und Korrosionsüberwachung
• Komponentenmängelerkennung und -lokalisierung
• Zerstörungsfreie Prüfung in industriellen Umgebungen

Enthaltenes Zubehör

• Vertikale Sonde
• Winkelsonde
• 2x Sondenkabel (jeweils ca. 1 m)
• Stromversorgungsgerät (12,6 V / 2 A)
• Stromkabel
• Transportkoffer
• Bedienungsanleitung
