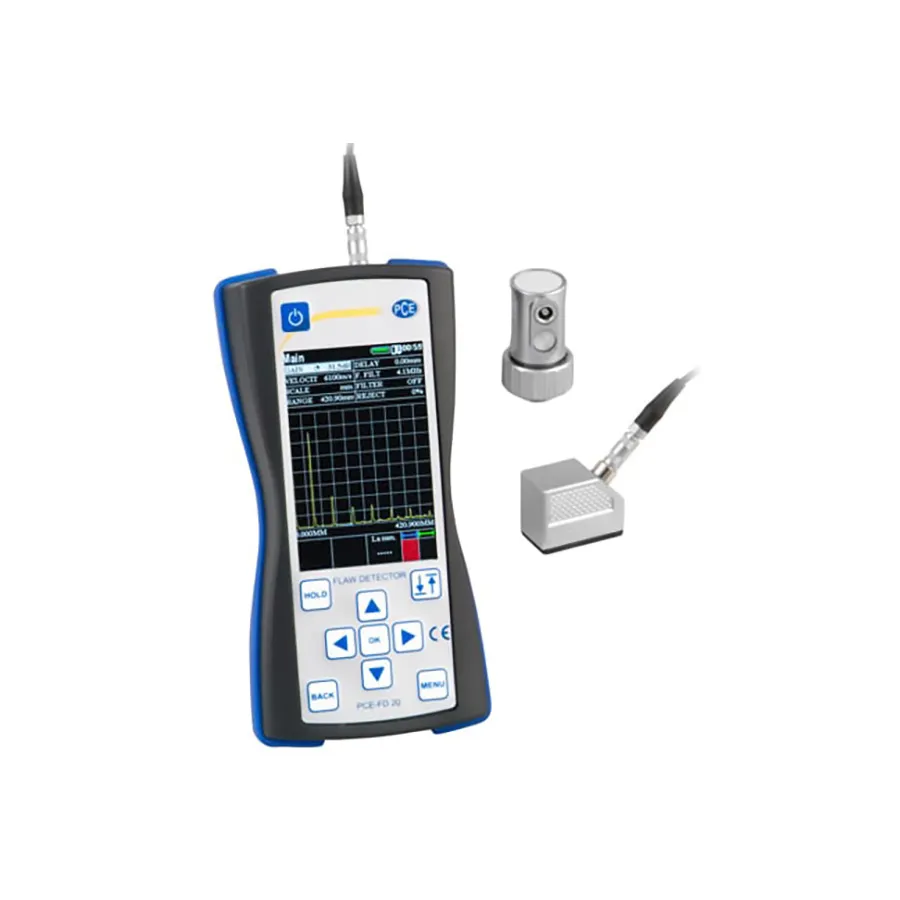

PCE Instruments PCE-FD 20 Ultraschall-Fehlerdetektor
PCE Instruments PCE-FD 20 Ultrasonic Defectoscope
Angebot anfragen
PCE-FD 20 ist ein Ultraschall-Fehlerdetektor, der im Bereich von 1–10 MHz mit großem LCD-Display zur Messung der Materialdicke und Detektion von Mängeln in Metallschweißnähten arbeitet.
Produktdetails
| Modell | PCE-FD 20 |
| Hersteller | PCE Instruments |
| Kategorie | Schallpegelmesser |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das PCE-FD 20 ist ein tragbarer Ultraschall-Fehlerdetektor, der mit einem großen LCD-Bildschirm zur Anzeige von A-Scan-Karten und B-Scan-Querschnitten ausgestattet ist. Ideal für Maschinenbau, Luft- und Raumfahrt und metallurgische Anwendungen, verwendet dieses Hochfrequenz-Ultraschallgerät Kontaktmessköpfe zur Messung der Materialdicke und zur Identifizierung von Fehlern und Mängeln wie Diskontinuitäten in Schweißnähten.
Hauptmerkmale
- Betriebsfrequenzbereich: 1–10 MHz
- Messzeitintervall (Scan-Dauer): 6–1000 Mikrosekunden
- Schallgeschwindigkeitsbereich: 1000–9999 m/s
- A-Scan- und B-Scan-Anzeigemodi
- Schatten-, Echo- und Spiegelbild-Schattenprüfmethoden
- Großes LCD-Display
- 1,5 m langes Messleitungskabel
- Zwei austauschbare Kontaktmessköpfe: 45° und 90°
- USB-Schnittstelle für PC-Datendownload und Analyse
- Batterie- und Stromversorgungsoptionen
Anwendungen
- Schweißnahtqualitätsprüfung und Fehlererkennung
- Materialdicke-messung
- Prüfung von Luft- und Raumfahrtkomponenten
- Metallurgische Analyse
- Maschinenbau-Inspektionen
- Bewertung von Verbundwerkstoffen
Mitgelieferte Zubehörteile
- 1x PCE-FD 20 Fehlerdetektor
- 1x Messleitungskabel (1,5 m lang)
- 1x Kontaktmessköpfe (90°)
- 1x Kontaktmessköpfe (45°)
- 3x 1,5-V-AA-Batterien
- 1x Batterie-Ladegerät / Stromversorgung
- 1x USB-Kabel
- 1x Benutzerhandbuch
Technische Daten
| Battery Type | 1.5V AA |
| Dimensions | 3.14 x 6.37 x 1.37 in. |
| Display | LCD |
| Dynamic Range | 110 dB |
| Frequency | 10 MHz |
| Frequency Range | 1 MHz to 10 MHz MHz |
| Height | 3.14" |
| IO Interface | USB |
| Length | 6.37" |
| Power Supply | 100-250 V AC, Battery Powered |
| Safety Rating | CE |
| Series | FD Series |
| Warranty | 2 Years |
| Width | 1.37" |
