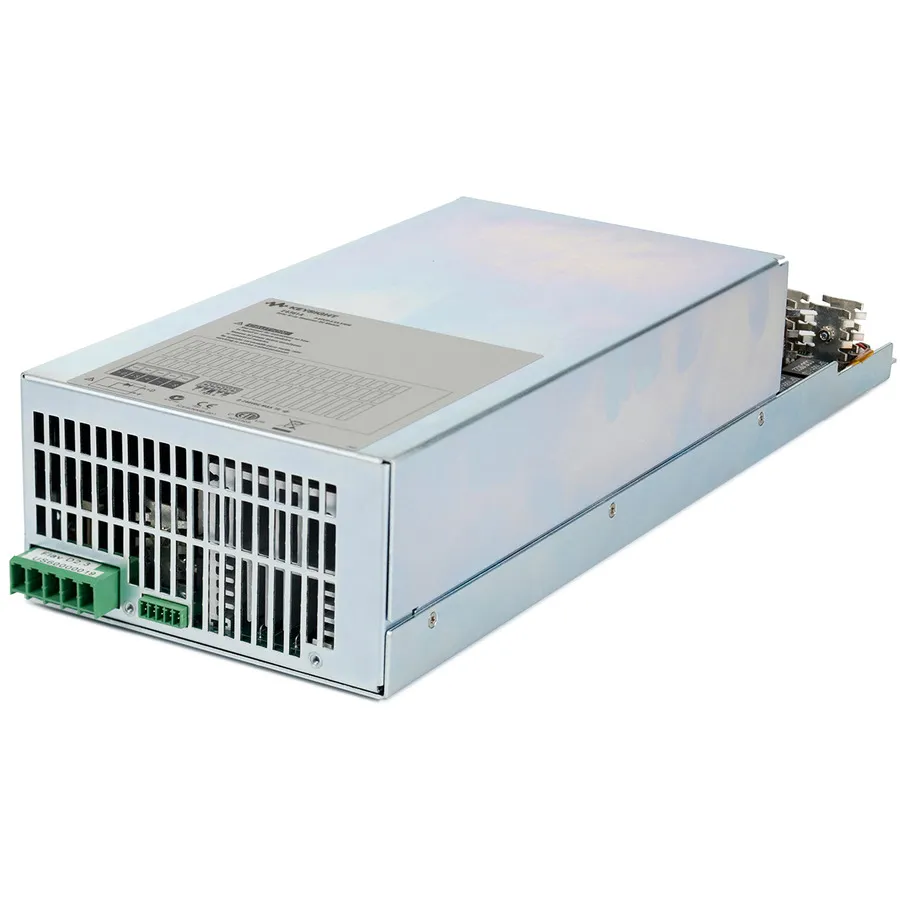

Keysight E4361A/J01 Solararray-Simulator-Modul

Übersicht

Das Keysight E4361A/J01 ist ein 498-W-Solararray-Simulator (SAS)-Gleichstrommodul mit der J01-Konfigurationsoption. Entworfen zur Replikation der Ausgabecharakteristiken von Solararrays, funktioniert dieses Modul als Stromquelle mit minimaler Ausgangskapazität und ermöglicht schnelle I-V-Kurvenänderungen zur genauen Simulation verschiedener Solararrays unter verschiedenen Umweltbedingungen wie Temperaturänderungen, Alterung, Eklipseffekte und thermische Drehung. Die J01-Option ändert die elektrischen Charakteristiken auf 58-V-Maximum, 9,3-A-Maximum und 498-W-Gesamtleistung.

Wichtigste Merkmale

• 498 W maximale Ausgangsleistung (J01-Konfiguration)
• 58 V maximale Leerlaufspannung (Voc) — J01 modifiziert
• 9,3 A maximaler Kurzschlussstrom (Isc) — J01 modifiziert
• Minimale Ausgangskapazität für Stromquellen-Betrieb
• Schnelle I-V-Kurvenänderungen für genaue Solararray-Simulation
• Zwei Betriebsmodi: Parametereingabe (Voc, Isc, Vmp, Imp) oder benutzerdefinierte Tabellen-Download
• Modulares Design kompatibel mit E4360A Haupteinheit (akzeptiert bis zu 2 Module pro Haupteinheit)

Spezifikationen

• Ausgangs-Spannung (Festmodus): 53,5-V-Nennwert; 9,3-A-Nennwert bei 220/240-VAC, 4,65-A bei 100/120-VAC
• Welligkeit und Rauschen (20 Hz–20 MHz): Spannung 20 mV RMS / 125 mV p-p (Simulator-/Tabellenmodus), 24 mV RMS / 150 mV p-p (Festmodus)
• Stromwelligkeit und Rauschen (20 Hz–20 MHz): 2,5 mA RMS / 19 mA p-p

Anwendungen

• Satellit-Stromversorgungssystem-Tests mit modifizierten Spannungs-/Stromanforderungen
• Solarpanel- und Array-Charakterisierung
• Photovoltaik-System-Entwicklung und -Simulation
