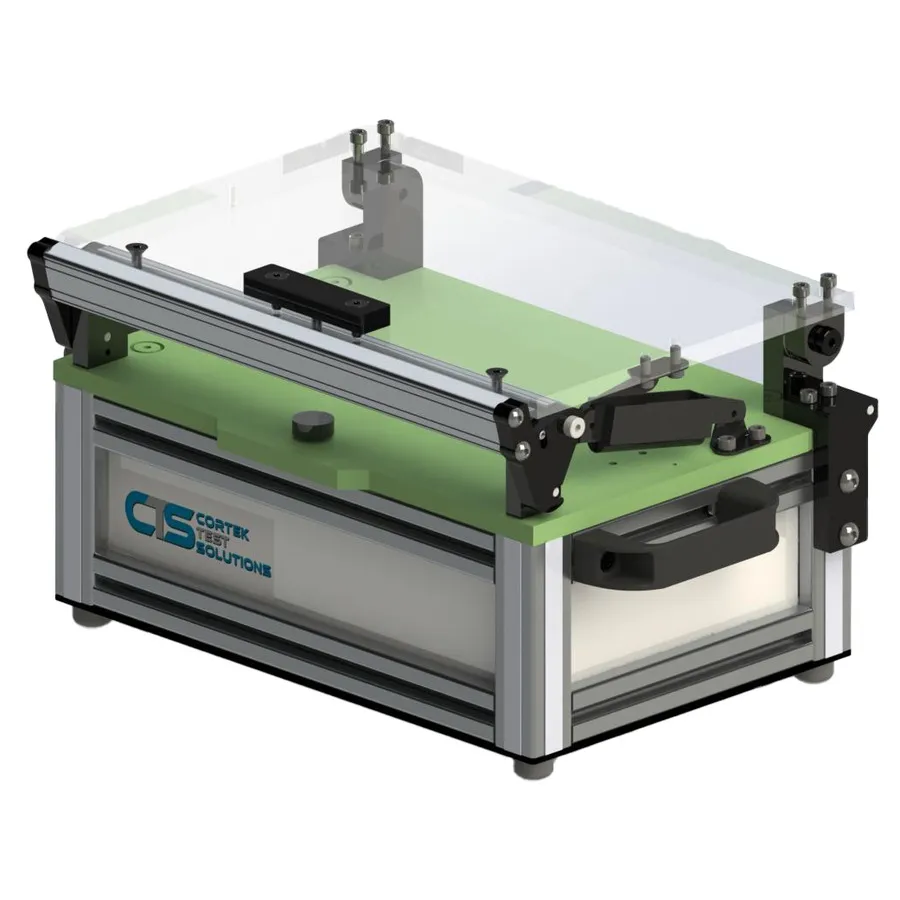

Cortek 1208-L Prüfvorrichtung

Überblick

Das Cortek 1208-L ist eine modulare klappbare mechanische Prüfvorrichtung für Hochvolumen-PCB-Prüfung, Fehlersuche und Programmierungsanwendungen. Diese Vorrichtung bietet eine kostengünstige Lösung mit großzügiger Testfläche und flexiblen Anpassungsmöglichkeiten, gebaut auf wiederverwendbaren Basiskomponenten, die den Produktlebenszyklus verlängern und langfristige Kosten reduzieren.

Hauptfunktionen

• Großzügige Testfläche: 9,0" B x 6,0" T x 2,0" H (Prüfling kann über Fläche hinausragen)
• Gesamtabmessungen: 14,9" B x 8,9" T x 7,7" H (mit Griffen und Scharnieren)
• Gewicht: ca. 11 lbs.
• Vollständig wiederverwendbare Basiskomponenten für mehrere Produktiterationen und Generationen
• Mehrere Höhen mit benutzerdefinierten Konfigurationen in allen Achsen anpassbar
• Stromlinienförmiges Design mit verbesserter Zugänglichkeit und einfacherer Prüfling-Handhabung
• Mechanische Federscharniere aus 6061 Aluminium mit schwarzer Anodisierung
• Externe Verriegelungsbolzen vereinfachen das Einsetzen und Entfernen des Prüflings
• Gummifüße für Arbeitsflächen-Stabilität
• Enthält 8 ESD-Drücker und Muttern zum Schutz von Komponenten
• Einfache Seitenpaneel-Fertigung für Ein-/Ausgangsverbindungen, Schalter und benutzerdefinierte Hardware

Anwendungen

• Funktionsprüfung von Leiterplattenmodulen
• Integration in automatisierte Testgeräte (ATE)
• Komponenten- und Steckerprüfung
• Produktfehlerbehebung und Vor-Produktions-Validierung
