HF-Schalter

HF-Schalter sind elektromechanische oder Halbleiter-Komponenten zur Weiterleitung von Hochfrequenz- und Mikrowellen-Signalen zwischen Instrumenten, zu prüfenden Geräten und Signalaufbereitungs-Komponenten. Sie sind grundlegende Bauelemente automatischer Prüfgeräte (ATE) und Schalter-Matrizen und ermöglichen es einem einzelnen Instrument, mehrere Anschlüsse oder Geräte nacheinander zu prüfen, ohne manuelle Umverkabelung. HF-Schalter sind in Einpol-Vielfach-Wurf-Konfigurationen (SP3T, SP4T, SP6T) und Mehrport-Formaten erhältlich, die Frequenzen von Gleichstrom bis 67 GHz in Präzisions-Koaxialausführungen abdecken.

Elektromechanische HF-Schalter bieten sehr niedrige Einfügungsdämpfung und hohe Anschluss-zu-Anschluss-Isolation und eignen sich daher für Hochfrequenz- und Hochleistungsanwendungen in Luft- und Raumfahrt & Verteidigung, Prüfung von Telekommunikations-Basisstationen und Halbleiter-Wafer-Charakterisierung. Halbleiter-Schalter bieten schnellere Schaltgeschwindigkeiten für Impulsmessungen und Hochdurchsatz-Produktionsanwendungen. Lastschutz-Schalter wie die Bird 8640A-Serie schützen Leistungsverstärker vor Leerlauf- und Kurzschlussbedingungen während Hochleistungs-Sender-Prüfungen.

Typische Anwendungen

Automatisierte Umschaltung zwischen mehreren zu prüfenden Geräten (DUT) in der Produktions-HF-Prüfung
Signalweiterleitung in Schalter-Matrix-Systemen für Multi-Kanal-Antennen- und Beamforming-Tests
Verbindung mehrerer Instrumente mit einem einzelnen DUT-Anschluss für sequenzielle Messungen
Lastschutz in Hochleistungs-Sender- und Verstärker-Charakterisierungsaufbauten
Pfadumschaltung in Satellitenkommunikations- und Radar-Testaufbauten

Bekannte Marken

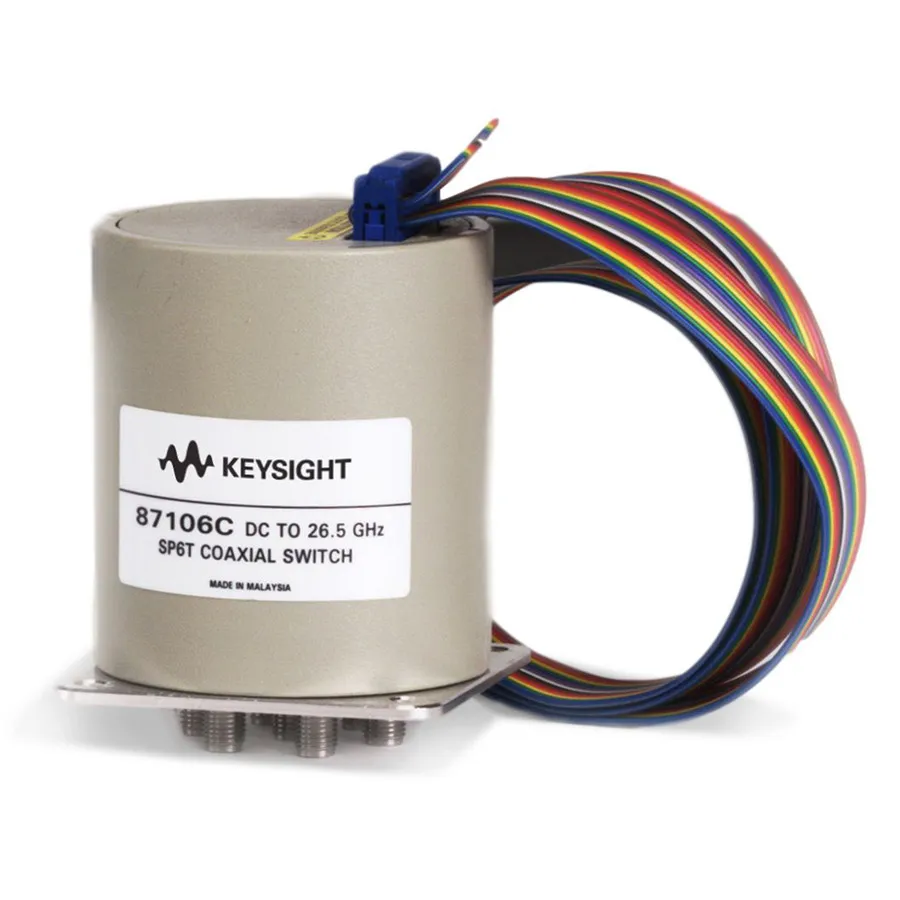

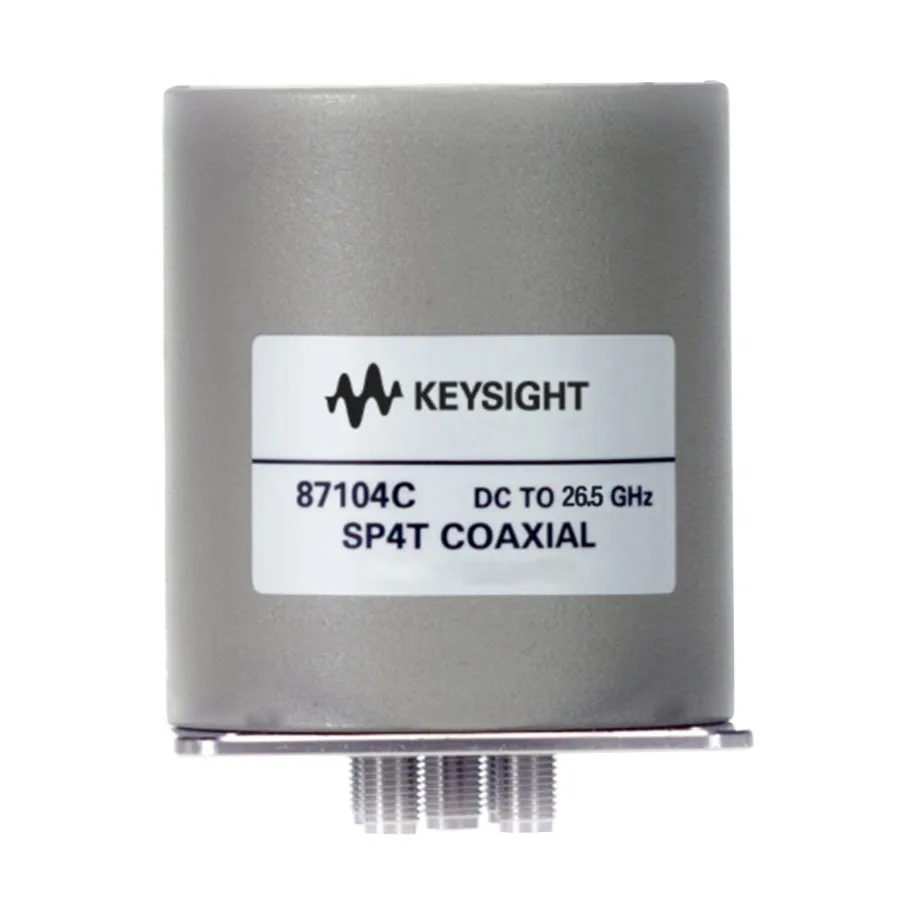

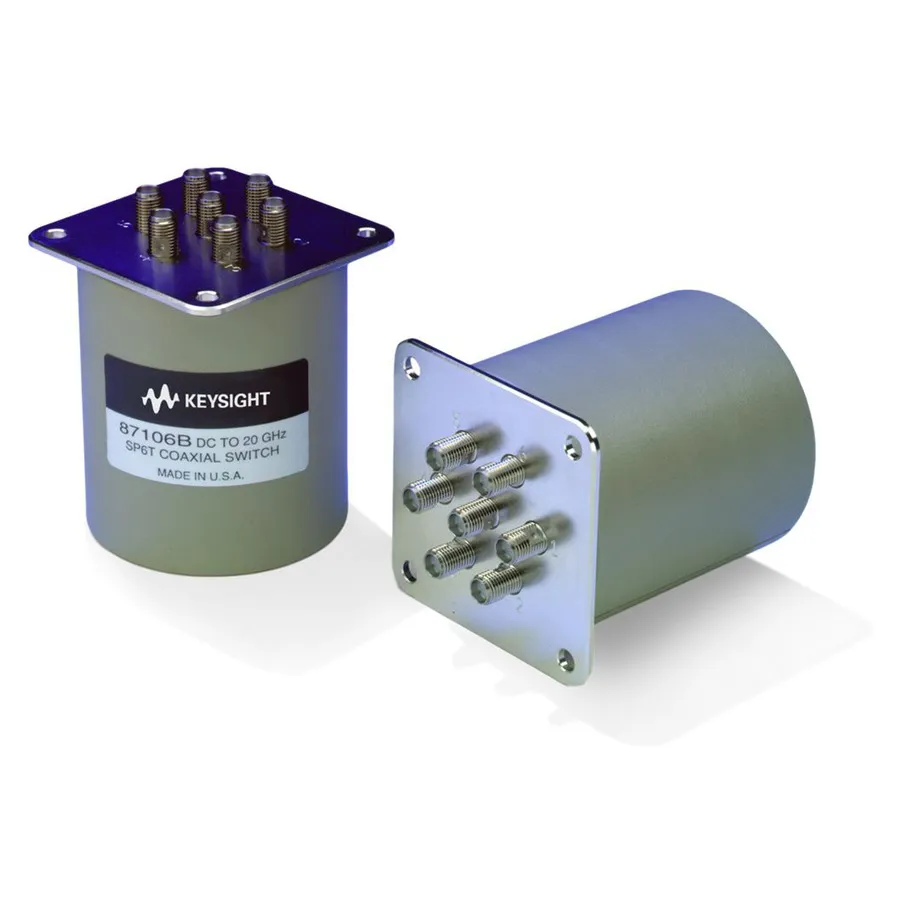

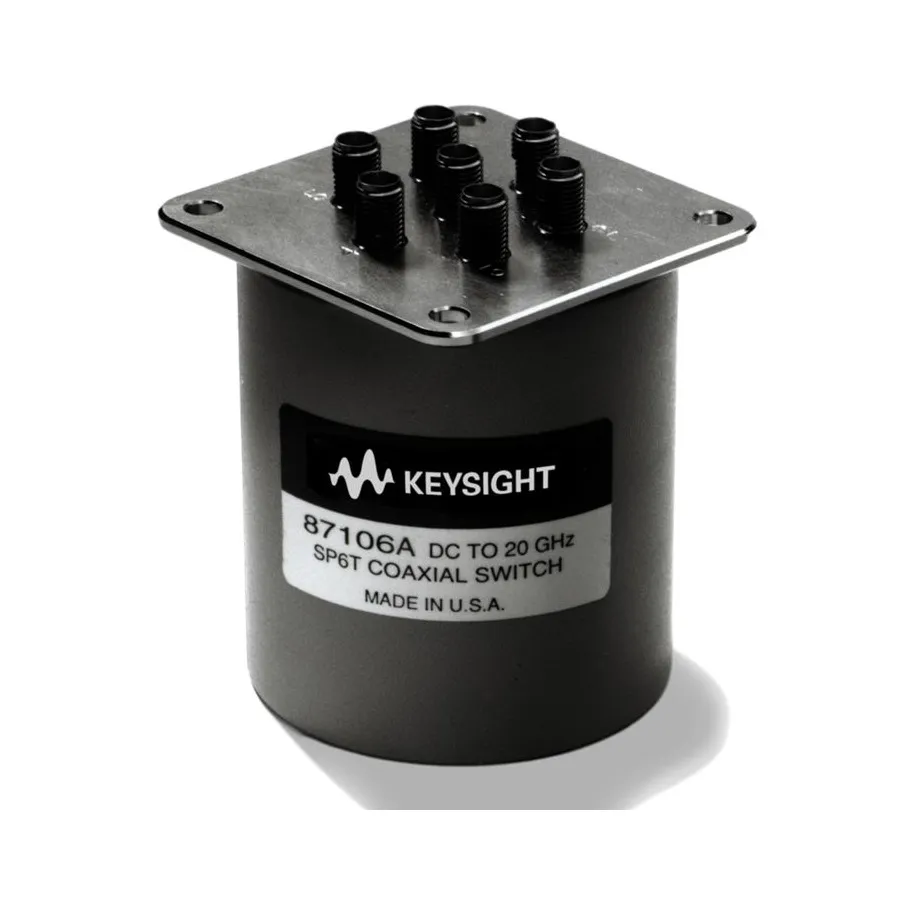

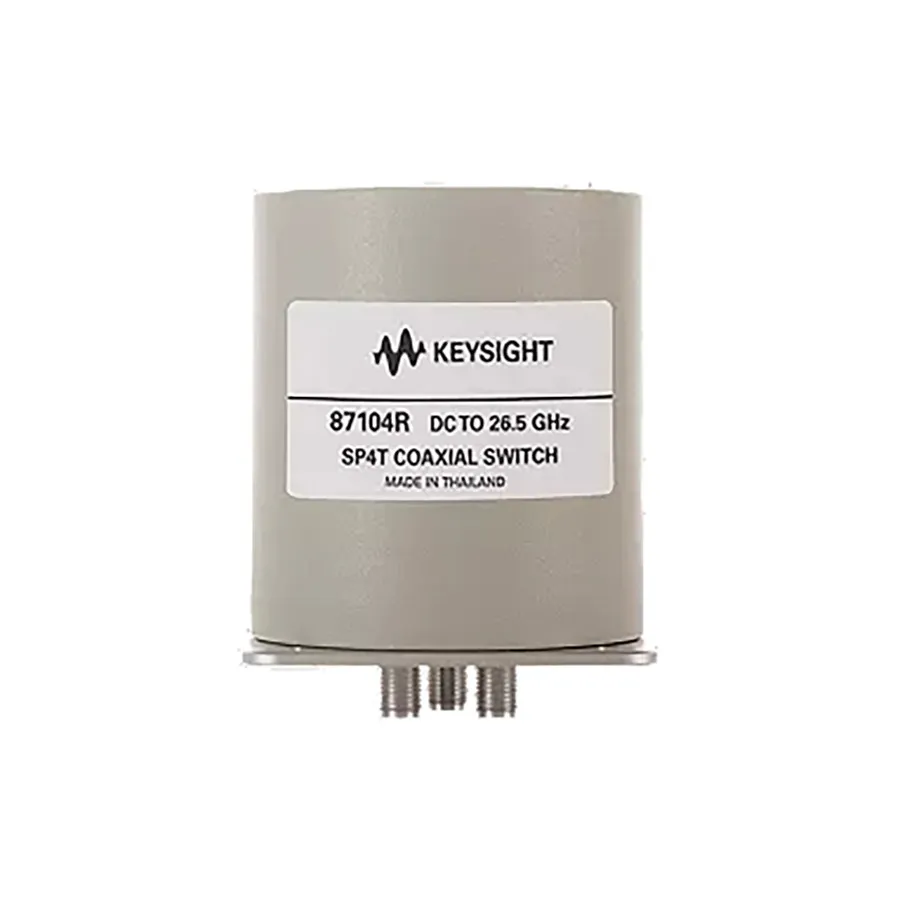

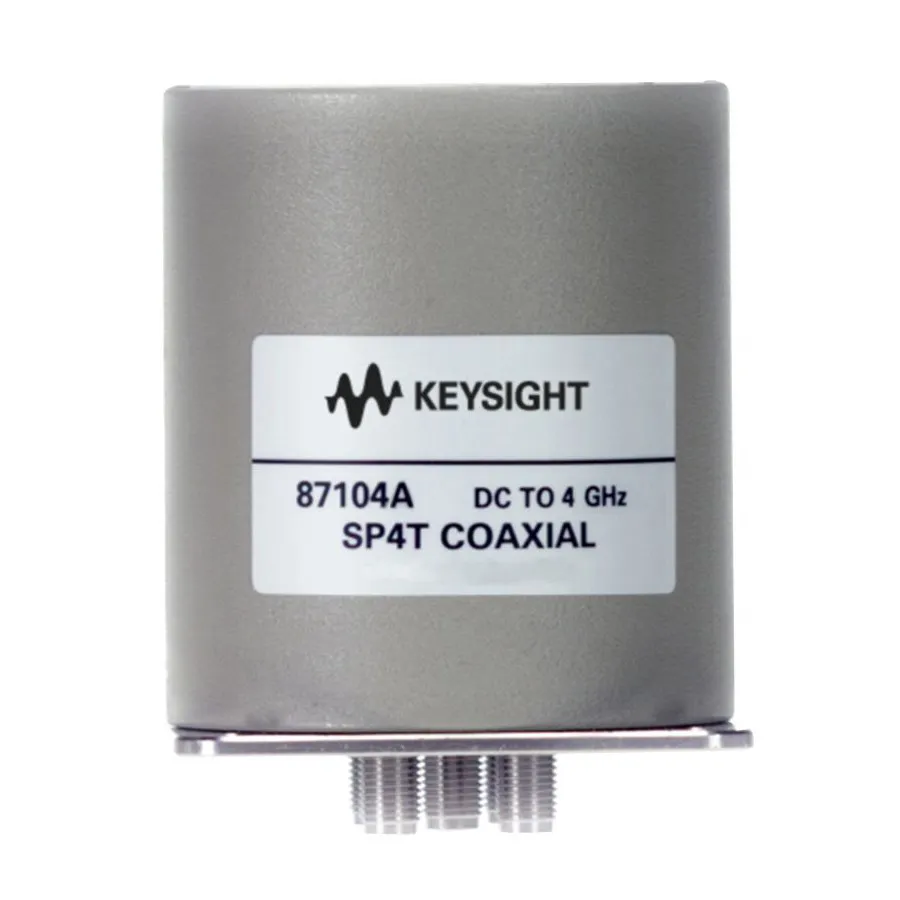

Keysight Technologies bietet eine umfassende Palette von Mehrport-Koaxial-HF-Schaltern, einschließlich der 87104A-Serie in SP4T- und Mehrport-Konfigurationen mit Treiber- und Schnittstellenoptionen für Systemintegration. Bird Technologies liefert Lastschutz-Schalter für Hochleistungs-Sender-Umgebungen. Beide Unternehmen bieten Schalter mit hoher Wiederholbarkeit und langer mechanischer Betriebsdauer, die sich für anspruchsvolle Produktions- und Labor-ATE-Anwendungen eignen.
