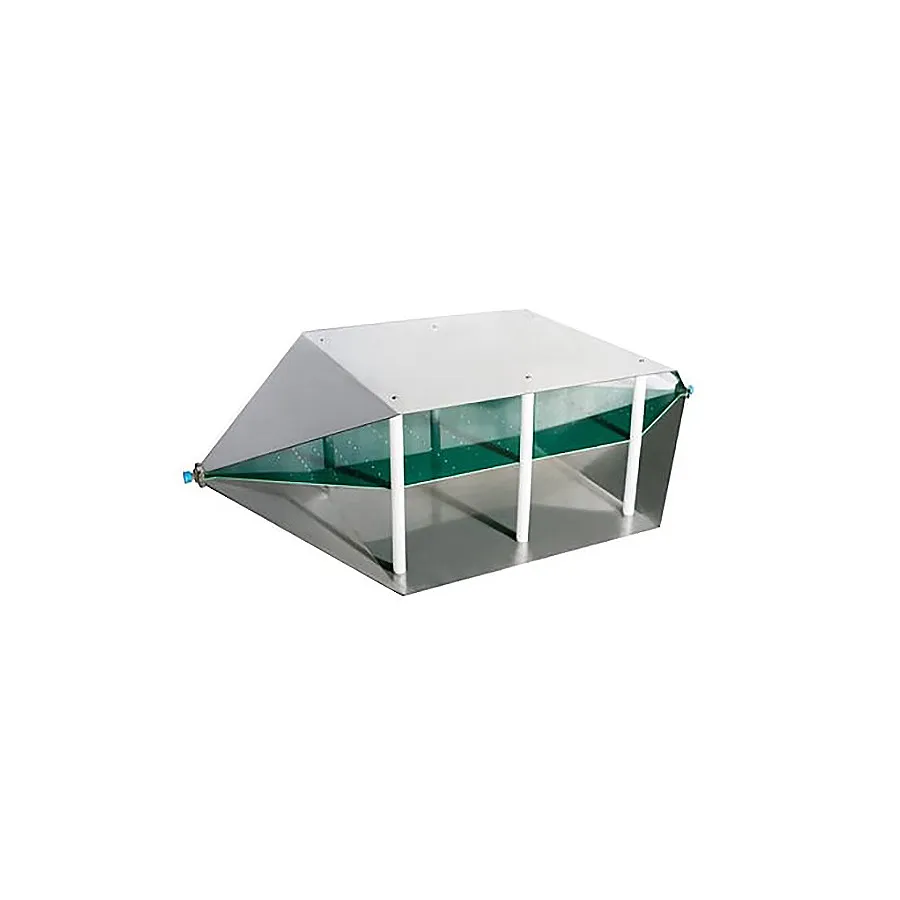

TekBox TBTC3 TEM-Zelle

Übersicht

Das TekBox TBTC3 ist eine 150 mm offene TEM-Zelle für EMV-Vorkonformitätsprüfungen. Im Gegensatz zu Messungen in reflexionsfreien Kammern bieten TEM-Zellen eine erschwingliche Desktoplösung zur Messung abgestrahlter Emissionen während der Produktentwicklung, wodurch das Risiko von Ausfällen während formaler Konformitätsprüfungen verringert wird.

Wichtigste Merkmale

• 150 mm Zellenabmessungen
• 50 Ohm nominale Zellimpedanz
• 377 Ohm Wellenimpedanz
• 25 W maximale HF-Eingängsleistung
• N-Buchse-Anschlüsse
• S11-Eingangsverlust kleiner als -16 dB bis 700 MHz
• Übertragungsverlust kleiner als 3 dB bis 730 MHz
• Unterdrückte höherwertige Wellenmoden und Resonanzen für verbessertes Frequenzgang
• Offenes Design für bequeme Geräteplatzierung
• Lieferung mit 50 Ohm/25W HF-Abschluss, Gleichstrom-Blockade und N-Stecker auf N-Stecker Koaxialkabel

Anwendungen

• Vorkonformitätsprüfung abgestrahlter Emissionen
• EMV-Produktentwicklung und -validierung vor formaler Konformitätsprüfung
• Desktop-HF-Prüfung ohne Zugriff auf reflexionsfreie Kammer erforderlich
