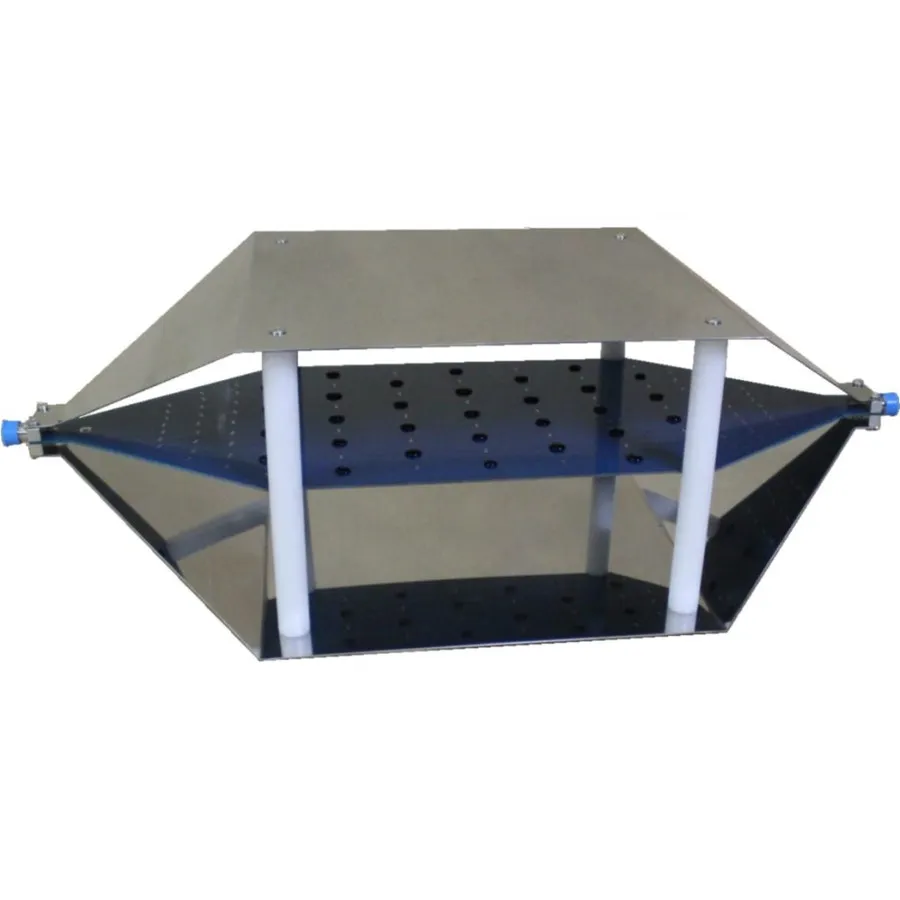

TekBox TBTC2 TEM-Zelle
TekBox TBTC2 TEM Cell
Angebot anfragen
Das TekBox TBTC2 ist eine 100 mm offene TEM-Zelle für EMV-Vorkonformitätsprüfungen mit 50 Ohm Impedanz, 25 W Leistungshandhabung und N-Buchse-Anschlüssen.
Produktdetails
| Modell | TBTC2 |
| Hersteller | TekBox |
| Kategorie | HF-Schirmgehäuse |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das TekBox TBTC2 ist eine offene TEM-Zelle (Transverse Elektromagnetische Zelle), die für EMV-Vorkonformitätsprüfungen ausgelegt ist. Sie bietet eine kostengünstige Alternative zu Messungen in vollständigen reflexionsfreien Kammern und ermöglicht Ingenieuren, abgestrahlte Emissionen in ihrem eigenen Labor zu bewerten.
Wichtigste Merkmale
- 100 mm Zellenabmessungen
- 50 Ohm nominale Zellimpedanz
- 377 Ohm Wellenimpedanz
- 25 W maximale HF-Eingängsleistung
- N-Buchse-Anschlüsse
- S11-Eingangseingangsverlust-Spezifikation bis 800 MHz
- Lieferung mit 50 Ohm/25W HF-Abschluss, Gleichstrom-Blockade und N-Stecker auf N-Stecker Koaxialkabel
Anwendungen
- Vorkonformitätsprüfung abgestrahlter Emissionen
- EMV-Produktentwicklung und Designvalidierung
- Desktop-HF-Prüfung ohne reflexionsfreie Kammer
Technische Daten
