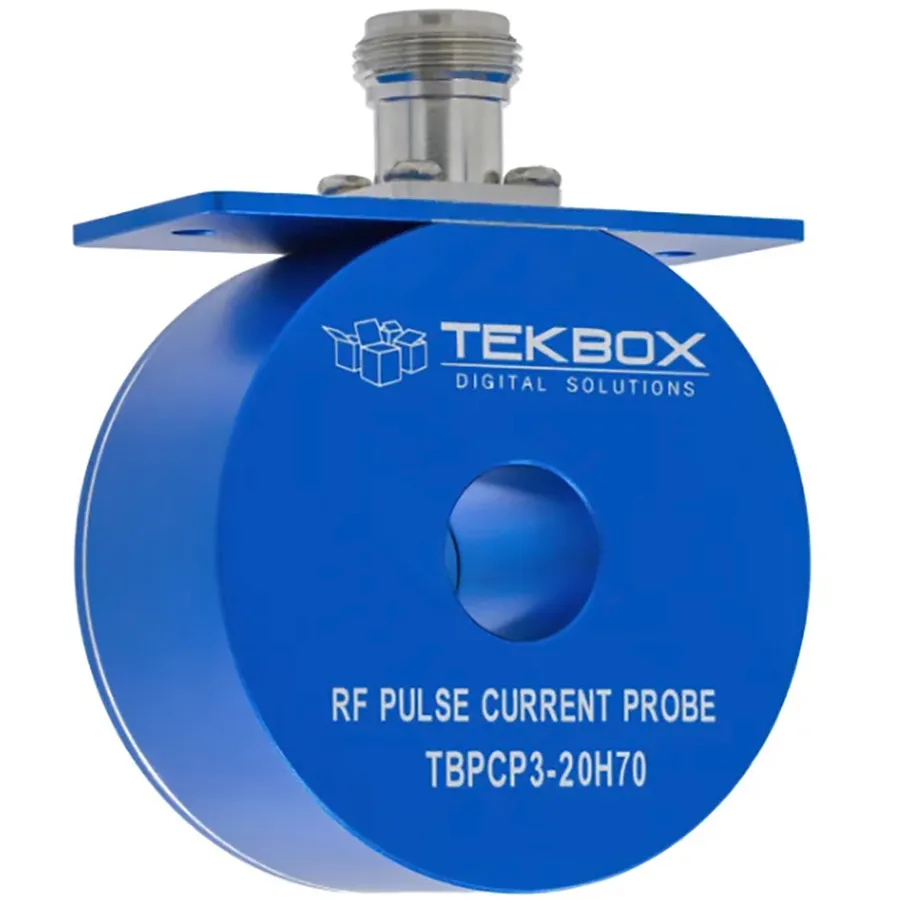

TekBox TBPCP3-20H70 HF-Pulsstrommess-Stromzange

Übersicht

Die TekBox TBPCP3-20H70 ist eine universelle HF-Pulsstrommess-Stromzange mit einer 15-mm-Öffnung, charakterisiert von 0,1 Hz bis 100 MHz. Mit einer 3-dB-Bandbreite von 20 Hz bis 70 MHz und ausgeglichener Übertragungsimpedanz ist diese Stromzange gut geeignet für Zeitbereich-Überspannungs- und HF-Pulsmessungen über ein breites Spektrum von industriellen und Laboranwendungen. Ein N-Buchsenstecker mit enthaltenem BNC-Buchsen-Adapter ermöglicht flexible Integration in Testsysteme.

Hauptmerkmale

• 3-dB-Bandbreite: 20 Hz bis 70 MHz
• Übertragungsimpedanz: −12 dB Ohm (0,25 V/A in 50 Ω; 0,5 V/A hochohmig)
• Maximaler RMS-Wechselstrom: 8 A
• Maximaler Pulsstrom: 1500 A
• Öffnungsdurchmesser: 15 mm
• Anstiegszeit: weniger als 9 ns
• Durchhangrate: 6% pro Millisekunde
• Stecker: N-Buchse mit BNC-Buchsen-Adapter im Lieferumfang enthalten
• Gewicht: 320 g

Anwendungen

• Überspannungs- und Übergangsmessungen
• HF-Pulscharakterisierung und Analyse
• Tests von Leistungselektronik
• EMV-Validierung von Industriegeräten
