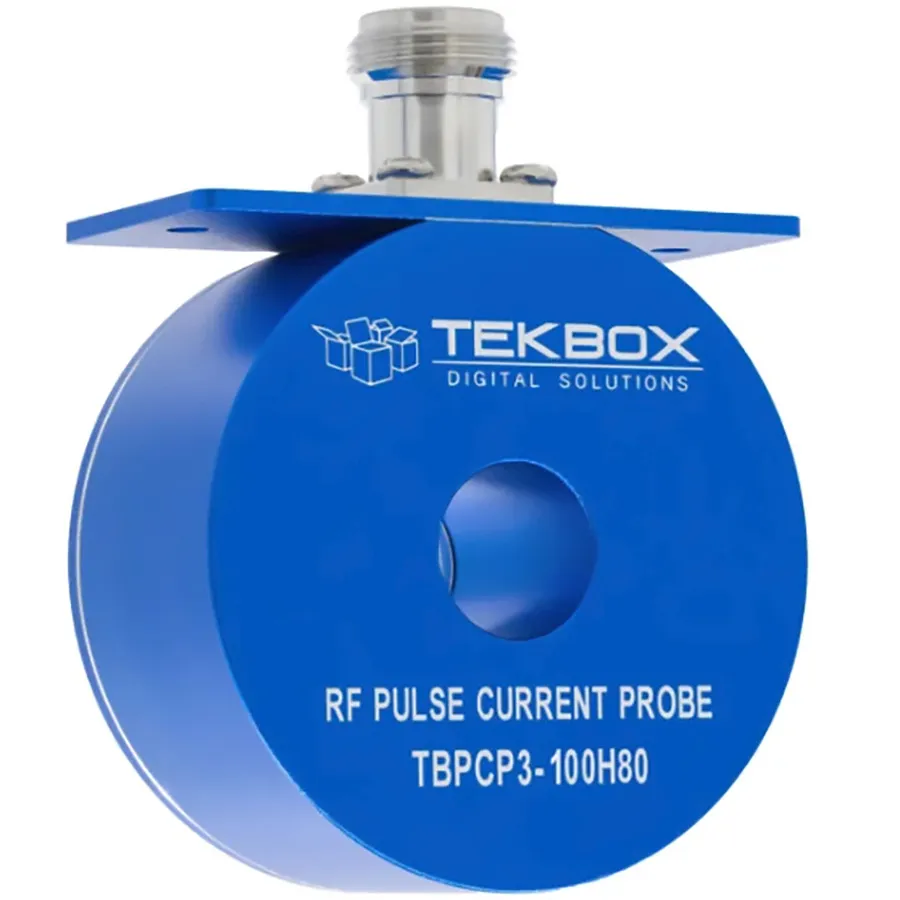

TekBox TBPCP3-100H80 HF-Pulsstrommess-Stromzange

Übersicht

Die TekBox TBPCP3-100H80 ist eine HF-Pulsstrommess-Stromzange mit einer 15-mm-Öffnung, charakterisiert von 0,1 Hz bis 100 MHz. Mit einer 3-dB-Bandbreite von 100 Hz bis 80 MHz und höherer Übertragungsimpedanz für verbesserte Empfindlichkeit ist diese Stromzange für Zeitbereich-HF-Puls- und Überspannungsmessungen mit erweitertem Hochfrequenzbereich ausgelegt. Ein N-Buchsenstecker mit enthaltenem BNC-Buchsen-Adapter ermöglicht flexible Testaufbau-Integration.

Hauptmerkmale

• 3-dB-Bandbreite: 100 Hz bis 80 MHz
• Übertragungsimpedanz: −6 dB Ohm (0,5 V/A in 50 Ω; 1 V/A hochohmig)
• Maximaler RMS-Wechselstrom: 3 A
• Maximaler Pulsstrom: 600 A
• Öffnungsdurchmesser: 15 mm
• Anstiegszeit: weniger als 8 ns (maximal)
• Durchhangrate: 0,02% pro Mikrosekunde
• Stecker: N-Buchse mit BNC-Buchsen-Adapter im Lieferumfang enthalten
• Gewicht: 320 g

Anwendungen

• Hochfrequente HF-Pulsstrommessungen
• Breitband-Überspannungs- und Übergangsmessungen
• Tests von Kommunikationsgeräten
• Charakterisierung von hochgeschwindigkeits-digitalen Schaltkreisen
