Rohde & Schwarz HZ-17 H-Nahfeld-Sonden-Set

Übersicht

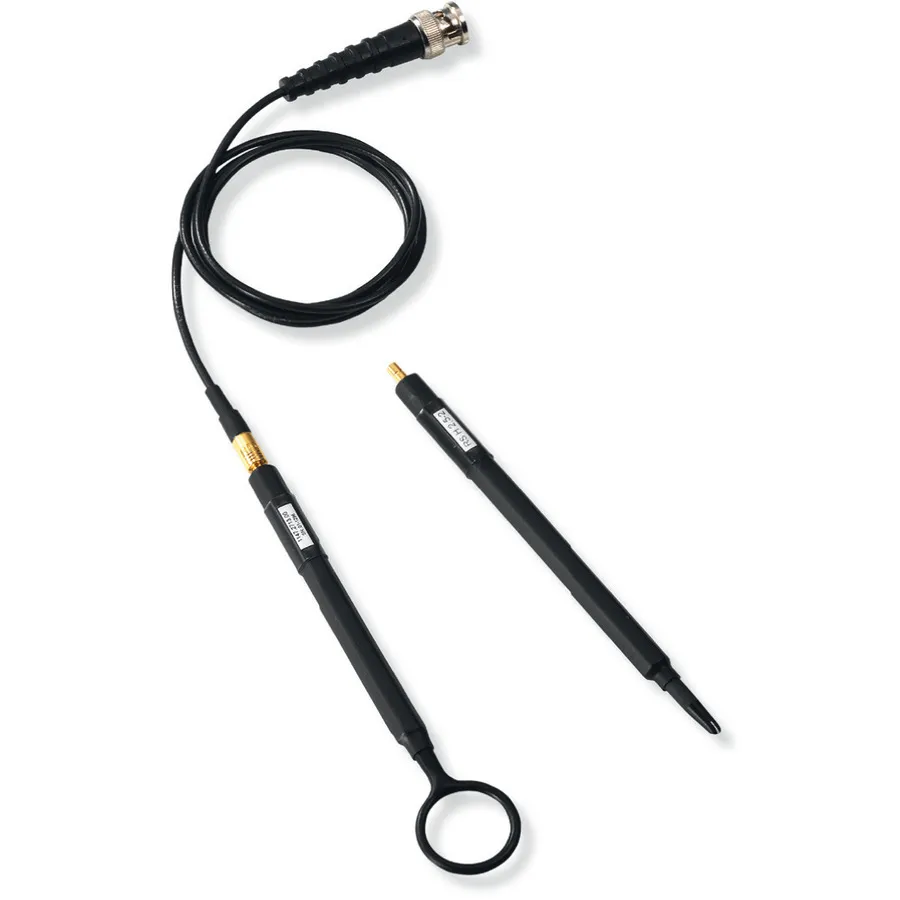

Das Rohde & Schwarz HZ-17 ist ein passives Nahfeld-Sonden-Set, das zum Erkennen und Analysieren von magnetischen (H) Feldern im Frequenzbereich von 30 MHz bis 3 GHz konzipiert ist. Es umfasst zwei H-Feld-Sonden mit verschiedenen Konfigurationen, um verschiedene Messszenarios zu adressieren. Die elektrisch abgeschirmten magnetischen Feldss-Sonden ermöglichen es Entwicklern, EMI-Quellen auf Leiterplatten und Modulen zu lokalisieren, ohne das Gerät unter Test zu stören.

Hauptmerkmale

• Frequenzbereich von 30 MHz bis 3 GHz
• Zwei H-Feld-Sonden: RSH400-1 (Schleife, 25 mm Durchmesser) und RSH2.5-2 (selektiv, 0,5 mm Nut)
• Elektrisch abgeschirmte Sonden mit einfacher magnetischer Feldausrichtungsbestimmung
• 50-Ohm-SMB (Buchse)-Ausgangsanschluss
• Isolationsspannung: 60 V Gleichstrom / 42,4 V Wechselstrom (Spitze)
• Maximale HF-Eingabeleistung: RSH400-1 (4 W), RSH2.5-2 (0,5 W)
• Passiv-Design — keine externe Stromversorgung erforderlich

Anwendungen

• Nahfeld-EMI-Fehlerbehebung und Quellenlokalisation
• Immunitätsprüfung mit kontrollierter Feldexposition
• EMC-Vor-Konformitäts-Messungen
• Erkennung von Stromspektrum in Leiterspuren und Komponentenleitern
• Modul- und Instrumenten-Emissions-Analyse

Enthaltenes Zubehör

• RSH400-1 H-Feld-Sonde mit großer Schleife (25 mm)
• RSH2.5-2 H-Feld-Sonde mit selektiver Spitze (0,5 mm Nut)
• 1-m-HF-Kabel mit BNC (Stecker) und SMB (Buchse)-Anschlüssen
• HF-Adapter mit N (Stecker) und BNC (Buchse)-Anschlüssen
• Robustes Kunststoff-Schutzgehäuse
