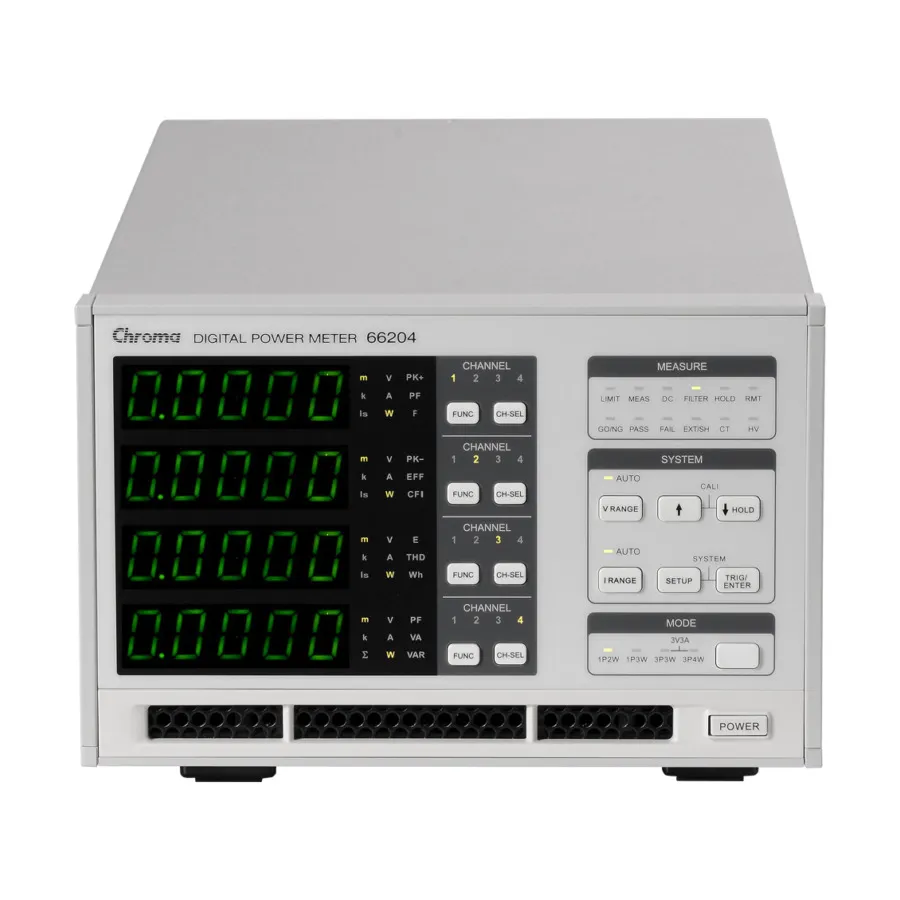

Chroma 66204 Digitales Leistungsmessgerät

Überblick

Das Chroma 66204 ist ein 4-Kanal-Digitales Leistungsmessgerät zur umfassenden Messung von Ein- und Mehrphasen-AC-Leistung. Es nutzt moderne DSP-Technologie mit 16-Bit-Analog-Digital-Wandlern, die mit bis zu 200 kHz abtasten, und bietet branchenführende Genauigkeit für komplexe Leistungsanalyseanwendungen.

Mit vier unabhängigen Kanälen besticht das 66204 bei simultanen Multi-Punkt-Messungen, was es besonders wertvoll für PV-Wechselrichter-Tests und Leistungselektronik-Charakterisierung macht. Das Messgerät unterstützt flexible Verdrahtungskonfigurationen (1P2W, 1P3W, 3P3W, 3P4W) und erfüllt internationale Standards wie ENERGY STAR, IEC 62301 und ErP.

Hauptmerkmale

• 4 unabhängige Messkanäle für simultane Funktion
• Spannungsbereiche: 15, 30, 60, 150, 300, 600 Vrms
• Strombereiche: 0,005 bis 20 Arms mit 5 mA Minimum
• DC bis 10 kHz Frequenzbereich
• 0,1 mW Leistungsauflösung
• GPIB- und USB-Schnittstellen für Fernsteuerung und Datenregistrierung
• 7-Segment-LED-Frontpanel-Anzeigen
• THD- und harmonische Verzerrungsmessungen bis zur 50. Ordnung
• Einschaltstrom- und akkumulierte Energiemessungen
• Benutzerdefinierte PASS/FAIL-Kriterien mit automatischer Anzeige
• Dual-Stromwandler-Design für hohe Genauigkeit über erweiterte Bereiche
• Unterstützung für externe Stromwandler und CT-Sensoren für höhere Strommessungen
• Vollständige Unterstützung für Verdrahtungsmodi: 1P2W, 1P3W, 3P3W, 3P4W

Anwendungen

• PV-Wechselrichter-Effizienztest und Multi-Kanal-Charakterisierung
• Simultane Leistungsmessung an mehreren Systempunkten
• DC-Eingang- und Drehstrom-AC-Ausgangs-Leistungsanalyse
• Produktionstests und Qualitätskontroll-Prüfung
• F&E-Anwendungen in der Leistungselektronik-Entwicklung
• ENERGY STAR und ErP-Konformitätstests
