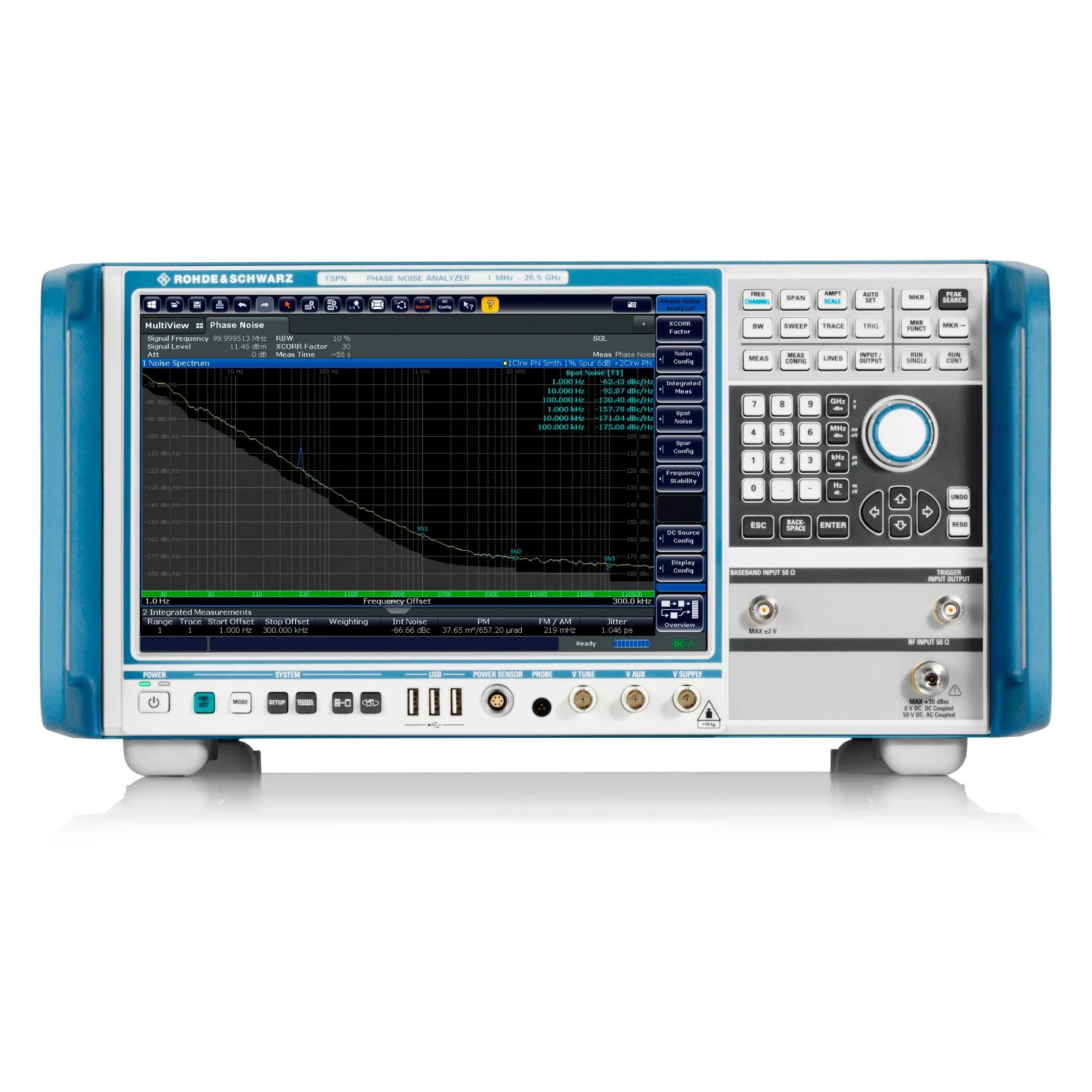

Rohde & Schwarz FSPN8 Phasenrausch-Analysator und VCO-Tester
Rohde & Schwarz FSPN8 Phase Noise Analyzer and VCO Tester
Der Rohde & Schwarz FSPN8 ist ein hochempfindlicher Phasenrausch-Analysator und VCO-Tester mit Frequenzbereich von 1 MHz bis 8 GHz und Phasenrausch-Empfindlichkeit unter –163 dBc (1 Hz).
Produktdetails
| Modell | FSPN8 (1322.8003.06) |
| Hersteller | Rohde & Schwarz |
| Kategorie | HF- und Mikrowellen-Testausrüstung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Rohde & Schwarz FSPN8 ist ein Phasenrausch-Analysator und VCO-Tester für hochempfindliche Messungen von Synthesizern, VCOs, OCXOs und DROs. Ausgestattet mit dualen rauscharmen Synthesizern und Echtzeit-Querkorreations-Motor bietet er außergewöhnliche Meßempfindlichkeit mit minimalen Korreationen für Produktionsmessungen hochqualitativer Oszillatoren.
Das Gerät kombiniert extreme Meßgeschwindigkeit mit Benutzerfreundlichkeit und ist für Forschungs-Charakterisierung der empfindlichsten handelsüblich verfügbaren Synthesizer und Oszillatoren sowie für effiziente Produktions-Linien-Tests geeignet.
Hauptmerkmale
- Frequenzbereich: 1 MHz bis 8 GHz
- Sehr hohe Empfindlichkeit: <–163 dBc (1 Hz) bei 1 GHz Träger, 10 kHz Offset
- Duale Synthesizer mit Echtzeit-Querkorreation in Basis-Einheit
- Gleichzeitige Messung von Phasenrauschen und Amplitudenrauschen
- Hardware-implementierte Querkorreation für hohe Meßgeschwindigkeit
- Extrem rauscharme interne DC-Quellen für VCO-Charakterisierung
- Oberschwingungen-Unterdrückungsmessung und erweiterte Stimmspannungs-Möglichkeiten
- Einschwingverhalten-Analyse bis 8 GHz Breitband
Anwendungen
- Phasenrausch-Charakterisierung von Synthesizern und VCOs in Forschung
- Produktionstests und Qualitätssicherung von Oszillatoren
- Radar- und Satelliten-Anwendungs-Tests
- VCO-Entwicklung und Stimmspannungs-Optimierung
Enthaltenes Zubehör
- Stromkabel
- Schnellstartanleitung
Technische Daten
| Measurement Speed taken to its Limit | Save time and multiply your measurement throughput in production Speed up the development of your devices |
| Phase Noise Measurements with Highest Sensitivity | Cross-correlation for improved phase noise sensitivity Display multiple measurements in parallel |
| Fastest VCO Characterization | Harmonics suppression measurement Enhanced tuning voltage capabilities |
| Transient Response Analysis | Up to 8 GHz wideband analysis for frequency and phase measurements in time domain Trigger capabilities for reproducible measurements on phase or frequency deviation |
| Features | Parameters |
| Display | 30.7 cm (12.1"), WXGA color touchscreen |
| Resolution | 1280 × 800 pixel (WXGA resolution) |
| Pixel Failure Rate | < 1 × 10⁻⁵ |
| Data Storage Internal (Standard) | solid state disk ≥ 128 Gbyte |
| Data Storage External | supports USB 2.0 compatible memory devices |
| Operating Temperature Range | +5 °C to +40 °C |
| Permissible Temperature Range | 0 °C to +55 °C |
| Storage Temperature Range | –40 °C to +70 °C |
| Climatic Loading (without condensation) | +40 °C at 90 % rel. humidity In line with EN 60068-2-30 |
| EMC | IEC/EN 61326-1 ᴬ ᴮ IEC/EN 61326-2-1 CISPR 11/EN 55011 ᴬ IEC/EN 61000-3-2 IEC/EN 61000-3-3 |
| Recommended Calibration Interval | 1 Year |
| Input Voltage Range (AC) | 100 V to 240 V |
| Supply Frequency (AC) | 50 Hz to 60 Hz/400 Hz |
| Max. Input Current | 7.3 A to 4.6 A (100 V to 240 V) |
| Safety | In line with: IEC 61010-1 EN 61010-1 UL 61010-1 CAN/CSA-C22.2 No. 61010-1 |
| Test Marks | VDE ᴄCSAᴜs |
| Weight | FSPN8: 20.5 kg (45.2 lb) FSPN26: 22 kg (48.5 lb) |
| FSPN8 | 1322.8003.06Phase Noise Analyzer and VCO Tester, 1 MHz to 8 GHz Included Accessories: Power Cable Quick Start Guide |
