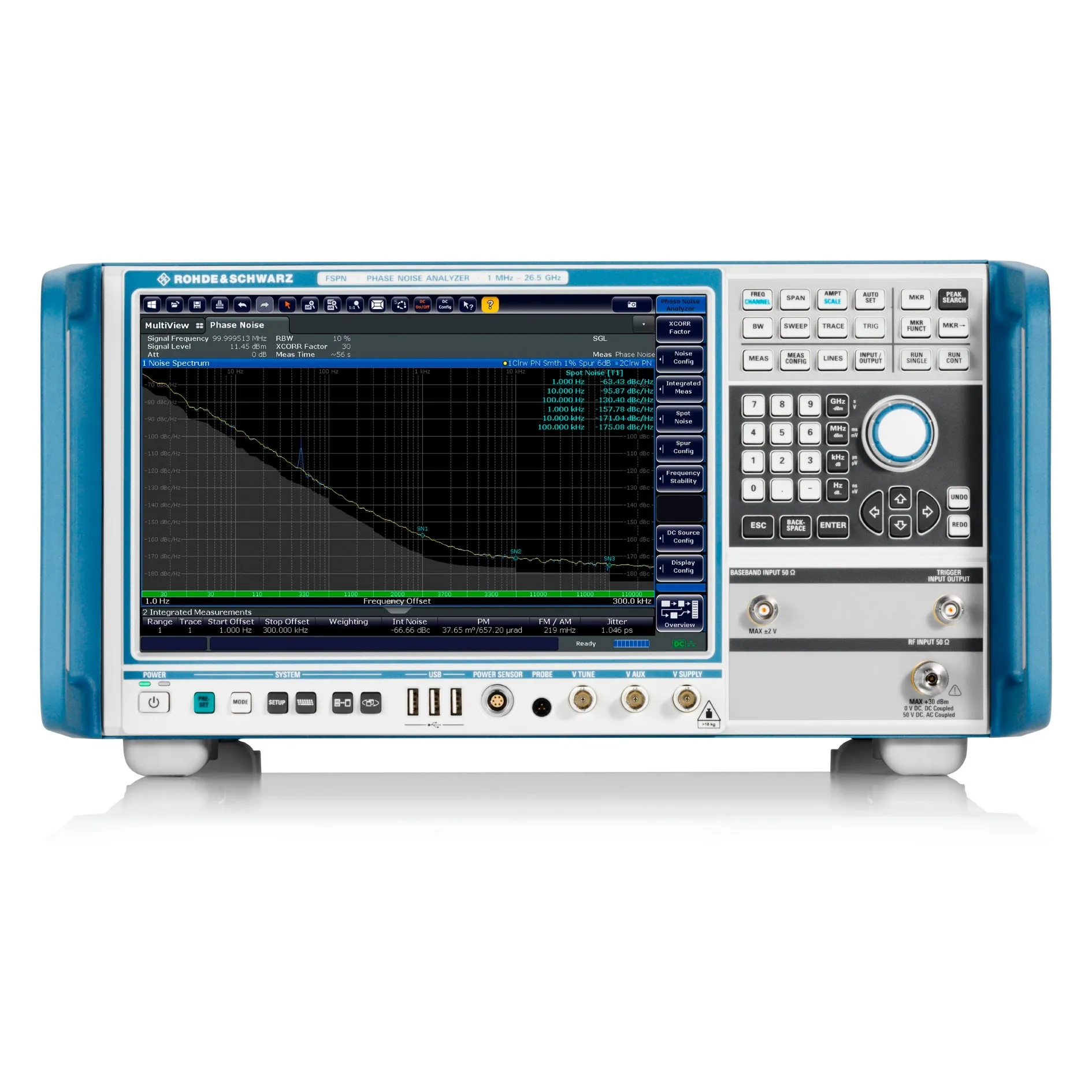

Rohde & Schwarz FSPN26 Phasenrausch-Analysator und VCO-Tester
Rohde & Schwarz FSPN26 Phase Noise Analyzer and VCO Tester
Der Rohde & Schwarz FSPN26 ist ein Phasenrausch-Analysator und VCO-Tester mit Frequenzbereich von 1 MHz bis 26,5 GHz, –163 dBc (1 Hz) Empfindlichkeit mit dualen Synthesizern für Hochgeschwindigkeitsmessungen.
Produktdetails
| Modell | FSPN26 (1322.8003.24) |
| Hersteller | Rohde & Schwarz |
| Kategorie | HF- und Mikrowellen-Testausrüstung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Rohde & Schwarz FSPN26 ist ein hochempfindlicher Phasenrausch-Analysator und VCO-Tester für Forschungs- und Produktionsumgebungen. Ausgestattet mit dualen rauscharmen Synthesizern und Echtzeit-Querkorrealtions-Funktionen mißt er Phasenrauschen an hochwertigen Quellen einschließlich Synthesizer, VCOs, OCXOs und DROs, die in Radar- und Satellitanwendungen verwendet werden. Das Gerät kombiniert außergewöhnliche Meßempfindlichkeit mit schnellen Testgeschwindigkeiten und ist ideal für die Charakterisierung anspruchsvoller Oszillatoren und Synthesizer.
Hauptmerkmale
- Frequenzbereich: 1 MHz bis 26,5 GHz
- Phasenrausch-Empfindlichkeit: –163 dBc (1 Hz) bei 1 GHz Träger mit 10 kHz Offset
- Duale rauscharme Synthesizer mit Echtzeit-Querkorreation für verbesserte Empfindlichkeit
- Hardware-implementierte Echtzeit-Querkorreation für hohe Meßgeschwindigkeit
- Gleichzeitige Messung von Phasenrauschen und Amplitudenrauschen
- Automatische VCO-Charakterisierung mit rauscharmen DC-Quellen
- Oberschwingungen-Unterdrückungsmessung und Stimmspannungs-Möglichkeiten
- Einschwingverhalten-Analyse bis 8 GHz Breitband
- Trigger-Funktionen für reproduzierbare Messungen bei Phasen- oder Frequenzabweichung
- 12,1" WXGA Farb-Touchscreen Display (1280×800 Pixel)
- Festplattenspeicher (≥128 GB) mit USB 2.0 Externe Speicherunterstützung
Anwendungen
- Phasenrausch-Messung an Synthesizern und Oszillatoren in Forschung
- VCO und OCXO Charakterisierung und Entwicklung
- Produktionstests hochqualitativer Oszillatoren und Synthesizer
- Radar- und Satelliten-Anwendungs-Komponenten-Qualifizierung
- Einschwingverhalten-Analyse für Frequenzstabilitats-Beurteilung
Enthaltenes Zubehör
- Stromkabel
- Schnellstartanleitung
- Adapter, 3,5 mm (APC3.5-kompatibel), weiblich/weiblich
Technische Daten
| Measurement Speed taken to its Limit | Save time and multiply your measurement throughput in production Speed up the development of your devices |
| Phase Noise Measurements with Highest Sensitivity | Cross-correlation for improved phase noise sensitivity Display multiple measurements in parallel |
| Fastest VCO Characterization | Harmonics suppression measurement Enhanced tuning voltage capabilities |
| Transient Response Analysis | Up to 8 GHz wideband analysis for frequency and phase measurements in time domain Trigger capabilities for reproducible measurements on phase or frequency deviation |
| Features | Parameters |
| Display | 30.7 cm (12.1"), WXGA color touchscreen |
| Resolution | 1280 × 800 pixel (WXGA resolution) |
| Pixel Failure Rate | < 1 × 10⁻⁵ |
| Data Storage Internal (Standard) | solid state disk ≥ 128 Gbyte |
| Data Storage External | supports USB 2.0 compatible memory devices |
| Operating Temperature Range | +5 °C to +40 °C |
| Permissible Temperature Range | 0 °C to +55 °C |
| Storage Temperature Range | –40 °C to +70 °C |
| Climatic Loading (without condensation) | +40 °C at 90 % rel. humidity In line with EN 60068-2-30 |
| EMC | IEC/EN 61326-1 ᴬ ᴮ IEC/EN 61326-2-1 CISPR 11/EN 55011 ᴬ IEC/EN 61000-3-2 IEC/EN 61000-3-3 |
| Recommended Calibration Interval | 1 Year |
| Input Voltage Range (AC) | 100 V to 240 V |
| Supply Frequency (AC) | 50 Hz to 60 Hz/400 Hz |
| Max. Input Current | 7.3 A to 4.6 A (100 V to 240 V) |
| Safety | In line with: IEC 61010-1 EN 61010-1 UL 61010-1 CAN/CSA-C22.2 No. 61010-1 |
| Test Marks | VDE ᴄCSAᴜs |
| Weight | FSPN8: 20.5 kg (45.2 lb) FSPN26: 22 kg (48.5 lb) |
| FSPN26 | 1322.8003.24Phase Noise Analyzer and VCO Tester, 1 MHz to 26.5 GHz Included Accessories: Power Cable Quick Start Guide Adapter, 3.5 mm (APC3.5-compatible), female/female |
