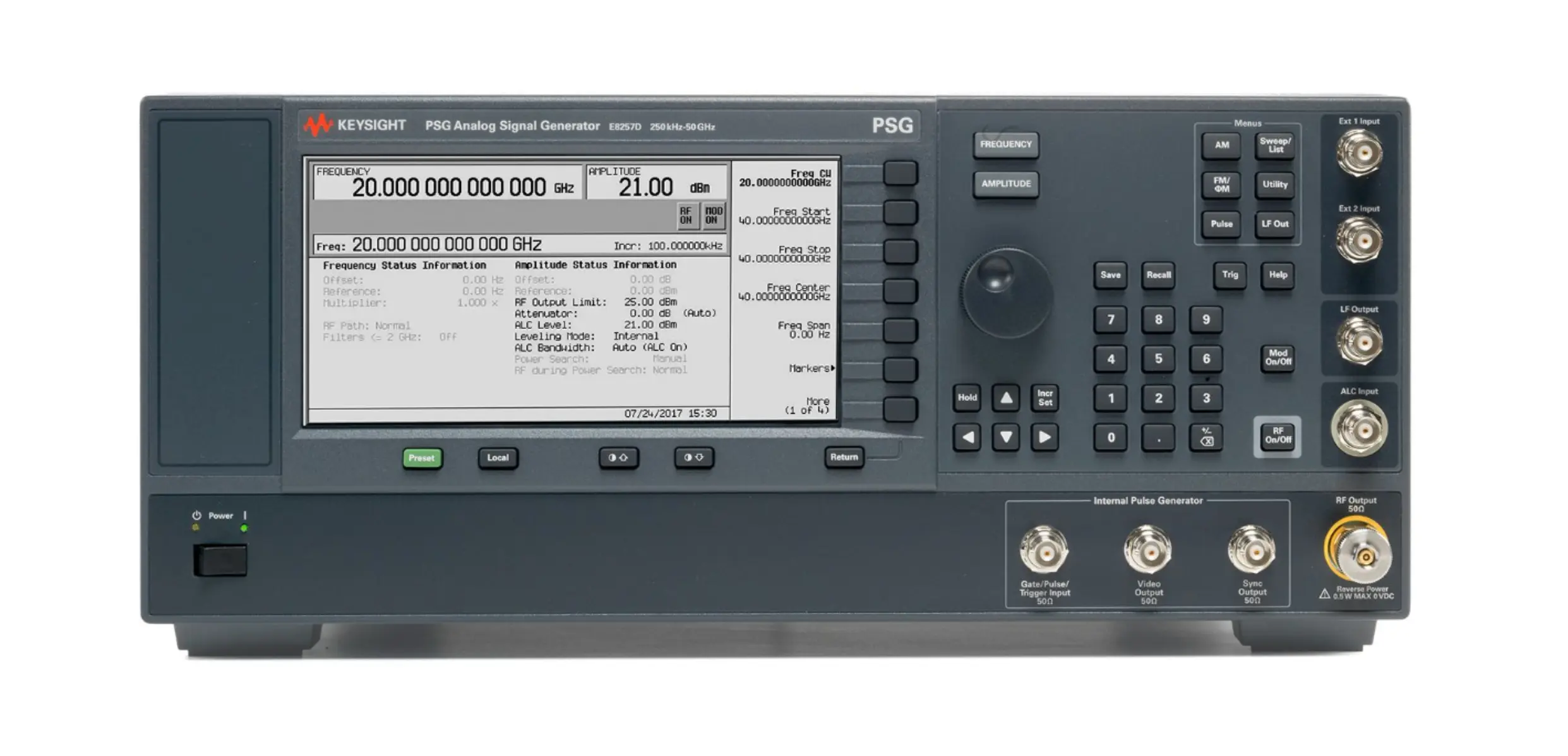

Keysight E8257D-1CM Analogsignalgenerator

Überblick

Der Keysight E8257D PSG (Precision Signal Generator) ist ein Analogsignalgenerator mit metrologie-gerichteter Leistung, branchenführender Ausgangsleistung, Pegelgenauigkeit und niedrigem Phasenrauschen bis 67 GHz. Die hohe Ausgangsleistung und überlegene Pegelgenauigkeit eliminieren oft die Notwendigkeit für einen externen Verstärker beim Testen von Hochleistungsgeräten, wodurch Designer Test-Unsicherheit minimieren und Fehler früh im Entwurfsprozess erkennen können.

Die Weltklasse-Phasenrausch-Leistung (typischerweise -126 dBc/Hz @ 10 GHz Träger und 10 kHz Abstand) macht ihn ideal für Lokaloszillator-Anwendungen, Low-Jitter Takt-Substitution und benachbarte Kanal-Selektivitäts-Tests. Das modulare Design unterstützt optionale AM, FM, Phase und Pulsmodulation zur genauen Charakterisierung von HF- und Mikrowellen-Komponenten.

Wichtige Merkmale

• Frequenzauflösung von 0,001 Hz mit abstimmbar Bereich von 100 kHz bis 67 GHz
• Hohe Ausgangsleistung mit optionaler Verbesserung auf 1 W Ausgangsleistung
• Extrem niedriges Phasenrauschen: typischerweise -126 dBc/Hz @ 10 GHz, 10 kHz Abstand
• Schnelle Frequenzumschaltung: 10 ms typisch
• Step/List Sweep Fähigkeit mit 8 ms Umschaltung (typisch)
• Metrologie-gerichtete Frequenz- und Pegelgenauigkeit mit ausgezeichneten Verzerrungen und parasitären Eigenschaften
• Optionale AM, FM, Phase und Pulsmodulation
• Erweiterbar bis 1,1 THz mit Frequenzmultiplier Module
• HF-Ausgang Impedanz: 50 Ohm mit Präzision 2,4 mm Stecker

Anwendungen

• HF- und Mikrowellen-Radarsysteme
• Doppler Radar Tests
• ADC und Receiver-Blocking Charakterisierung
• Satelliten- und Wireless-Kommunikation
• Steuerungssystem-Evaluierung

Beiliegendes Zubehör

• Master/Slave Interface Kabel (8120-8806)
• 8 GByte Compact Flash Memory Karte (1819-0427)
• Rack Schlitten Set (E8251-60419)
