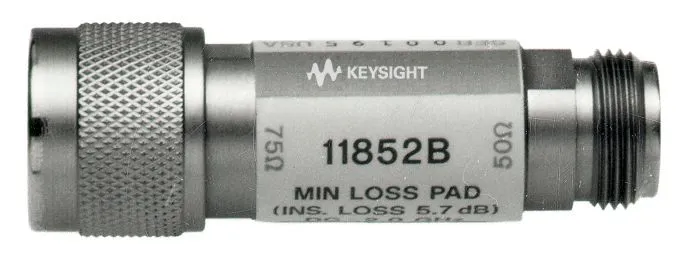

Das Keysight 11852B ist ein Instrumenten-Klasse-HF-Adapter, das 50-Ohm zu 75-Ohm-Type-N-Steckern für HF-Test- und Messequipment konvertiert.
Produktdetails
| Modell | 11852B |
| Hersteller | Keysight |
| Kategorie | HF- und Mikrowellen-Testausrüstung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight 11852B ist ein Instrumenten-Klasse-HF-Adapter für Messsysteme mit Type-N-Steckern. Es bietet Impedanzkonvertierung von 50 Ohm zu 75 Ohm, wodurch Kompatibilität zwischen Geräten mit unterschiedlichen Charakterisierungsimpedanzen ermöglicht wird.
Hauptmerkmale
- 50-Ohm-Type-N-Buchse zu 75-Ohm-Type-N-Stecker-Konfiguration
- Instrumenten-Klasse-Konstruktion für zuverlässige Messungen
- Alternative Konfiguration verfügbar (50-Ohm-Stecker zu 75-Ohm-Buchse)
- Option 004 Variante mit umgekehrter Impedanzkonfiguration
Anwendungen
- HF-Netzwerkanalysatormessungen
- Testgeräte-Integration
- Impedanzanpassung für HF-Systeme
Technische Daten
| Frequency Range | DC to 3 GHz |
| Connector Type - Primary | 50-ohm type-N (female) to 75-ohm type-N (male) |
| Connector Type - Alternative | 50-ohm type-N (male) to 75-ohm type-N (female) |
| Return Loss | > 27 dB |
| Insertion Loss | 5.7 dB (typical) |
| Electrical Length | 50.2 mm (1.98 in) |
| Overall Length | 60.1 mm (2.37 in) |
| Diameter | 22.0 mm (0.87 in) |
