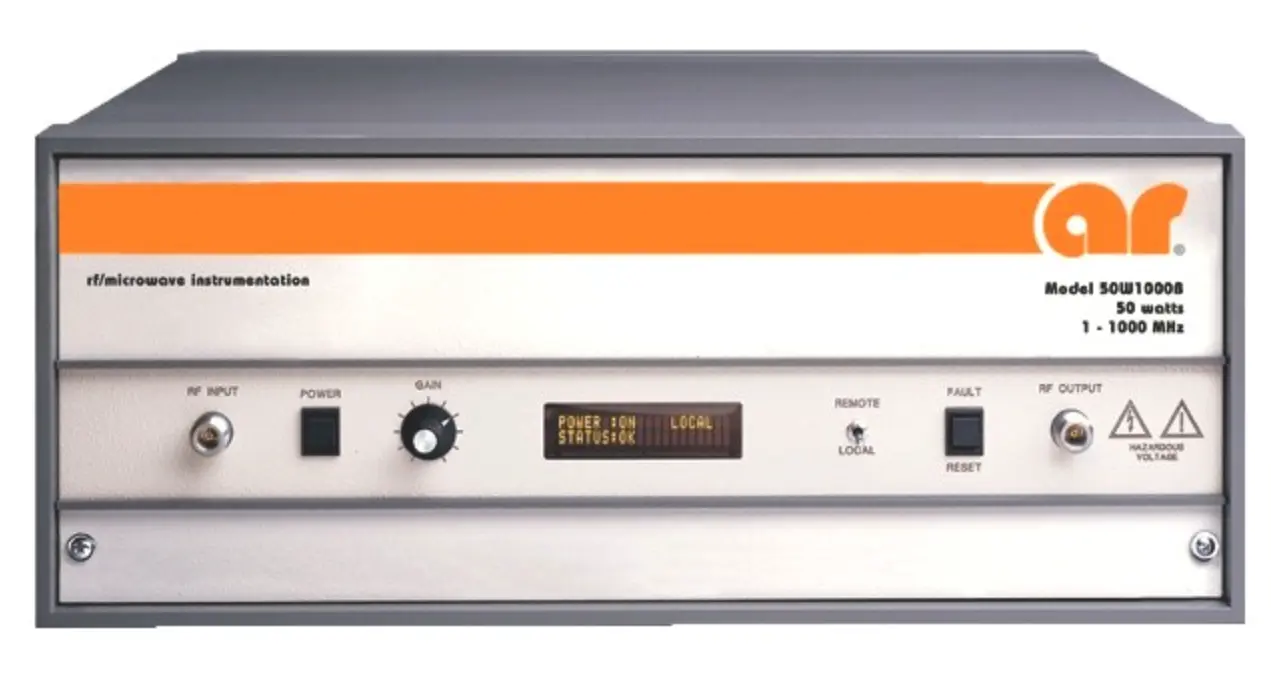

Amplifier Research 50W1000B HF-Leistungsverstärker

Übersicht

Der Amplifier Research 50W1000B ist ein tragbarer, halbleiterbasiertBreitband-HF-Leistungsverstärker für HF-Anwendungen mit hohem Gewinn und großer Bandbreite. Mit Push-Pull-Schaltung in der Hochleistungsstufe liefert er eine Mindestleistung von 50 Watt Sweep-Leistung über 1 bis 1000MHz mit niedriger Verzerrung und außergewöhnlicher Stabilität. Das Gerät bietet sowohl lokale als auch ferngesteuerte digitale Steuerung über einen 8-Bit-RISC-Mikroprozessor mit GPIB- und RS-232-Schnittstellen.

Hauptmerkmale

• Mindestausgangsleistung von 50W CW, 70W nominal bei 3dB-Kompression
• Sofortiger Frequenzgang von 1 bis 1000MHz
• Mindestgewinn von 47 dB mit Mindestbereich der Gewinnverstellung von 20 dB
• Typische Verstärkungsflachheit ±1,0 dB, Maximum ±1,5 dB
• Push-Pull-Hochleistungsstufendesign für niedrige Verzerrung und verbesserte Stabilität
• Verstärkungsregelung auf der Frontplatte mit Schutzschaltung für HF-Eingangspegel
• Übertemperaturschutz mit automatischer Abschaltung des HF-Verstärkers
• Digitale Steuerung: 8-Bit-RISC-Mikroprozessor mit GPIB- und RS-232-Schnittstellen
• Mehrere verfügbare Steckerkonfigurationen (Frontplatte, Rückseite und Rack-Mount-Varianten)

Anwendungen

• HF-Sweep-Tests und Breitband-Messsysteme
• Produktions- und Wartungstest-Ausrüstung
• Labor- und Bench-HF-Tests
• Hochlinearitäts-Signalverstärkung
