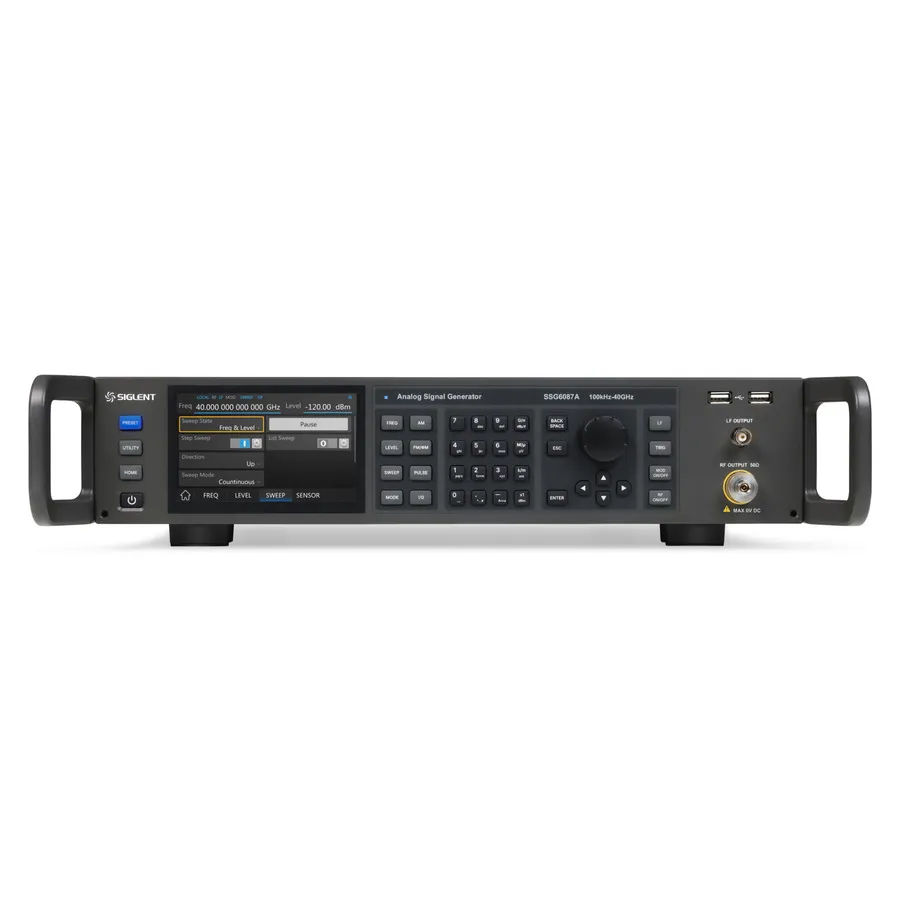

Siglent SSG6087A Mikrowellen-Analogsignalgenerator

Übersicht

Der Siglent SSG6087A ist ein für Kommunikations-, Luft- und Raumfahrt- sowie Verteidigungsanwendungen konzipierter Mikrowellen-Analogsignalgenerator. Er deckt einen Frequenzbereich von 100 kHz bis 40 GHz ab und verfügt über ein Standard-OCXO-Referenzmodul für hochpräzise, stabile Signalausgabe. Das Gerät unterstützt AM- und optionale Pulsmodulation, Pulssequenzerzeugung und Leistungsmesserkontrolle, wodurch es sich für F&E- und Produktionstestszenarien eignet.

Hauptmerkmale

• Frequenzbereich: 100 kHz bis 40 GHz
• Ausgangspegel: -130 dBm bis 24 dBm
• Ausgezeichnetes Phasenrauschen: -135 dBc/Hz bei 1 GHz, 20 kHz Offset (typisch)
• Niedriges Oberwellen-Rauschen: < -80 dBc
• Standard-OCXO-Referenzmodul und Stufendämpfer (0 bis 110 dB, 10-dB-Schritte)
• AM-Modulation mit internen, externen oder kombinierten Quellenoptionen
• 5-Zoll-TFT-kapazitiver Touchscreen mit Maus- und Tastaturunterstützung
• Schnittstellen: USB Host, USB-Gerät (USB TMC), LAN (VXI-11, Socket, Telnet)
• Optionale Pulsmodulation (Anstiegs-/Abfallzeit < 15 ns, An/Aus-Verhältnis > 80 dB)
• Optionaler Pulszuggenerator (Breite 20 ns bis 300 s, bis zu 2047 Impulse)

Anwendungen

• LO-Emulation und Empfängertests
• ADC/DAC- und Komponententests
• Radarechtosignalsimulation (mit Pulsmodulation-Option)
• Entwicklung und Überprüfung von Kommunikationssystemen
• Luft- und Raumfahrt- sowie Verteidigungsanwendungen

Zubehör im Lieferumfang

• Kurzanleitung
• USB-Kabel
• Kalibrierzertifikat
• Stromkabel
• Adapter 2.92 mm Buchse zu Buchse
