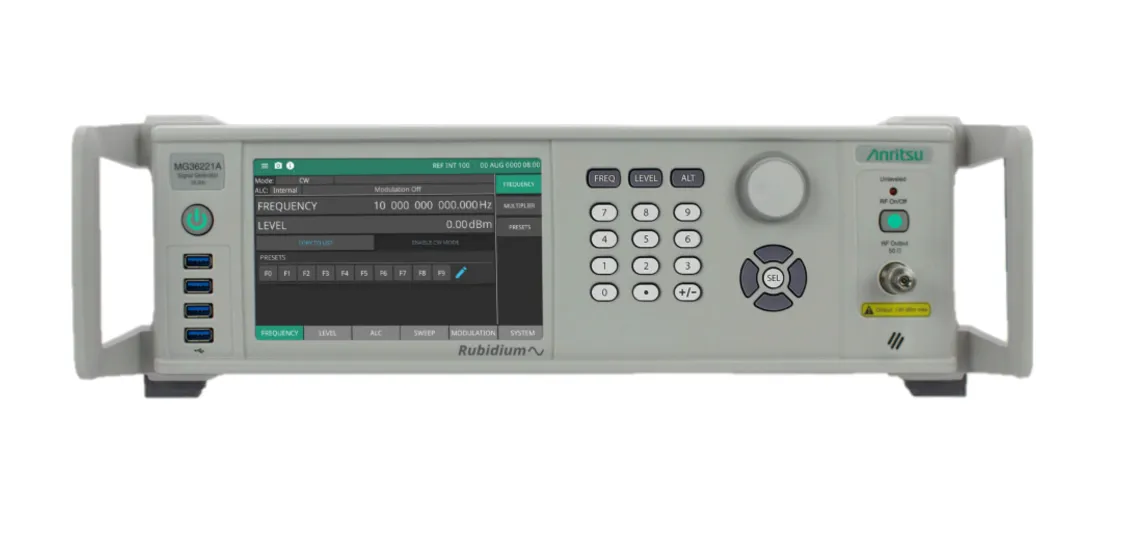

Anritsu MG36241A Signalgenerator

Übersicht

Der Anritsu MG36241A ist ein HF- und Mikrowellen-Signalgenerator mit einem Frequenzbereich von 9 kHz bis 43,5 GHz und branchenweit führender Signalreinheit. Der MG36241A wurde für präzise Testanwendungen entwickelt, einschließlich Radarsysteme, Transceiver-Ketten und hochauflösende ADC-Tests (Analog-Digital-Converter). Er vereint außergewöhnlich niedriges Phasenrauschen mit Atomuhr-Frequenzstabilität durch eine optionale interne Rubidium-Frequenzreferenz oder GPS/GNSS-gesteuerten Oszillator.

Hauptmerkmale

• Außergewöhnlich niedriges Einseitenband-Phasenrauschen (SSB) von -136 dBc/Hz (typisch) und -140 dBc/Hz (gemessen) bei 10 GHz mit 10 kHz Offset
• Atomuhr-Frequenzstabilität mit optionaler interner Rubidium-Frequenzreferenz und optionalem GNSS-Empfänger
• Sehr niedriger Oberwellengehalt (<-58 dBc) und Spurenleistung (<-63 dBc)
• AM-, FM-, PM- und Pulsamodulationsfähigkeiten mit gleichzeitigen Modulationsoptionen
• Optionale Vor-Ort-Frequenz- und Pegeleichung
• 7-Zoll-Touchscreen mit Tastatur- und Drehreglern auf der Frontplatte
• Mehrere Remote-Schnittstellen: USB 3.0, 10/100/1000 Ethernet, GPIB
• Frequenzauflösung bis 0,001 Hz
• Erweiterte Frequenzabdeckung bis 43,5 GHz ermöglicht Millimeterwellen-Tests

Anwendungen

• Nichtlineare Messungen (P1 dB, IP2, IP3) für Verstärker und Mischer
• Pulsmodulierte Signalquelle für Radarsystem-Tests
• Lokaloszillator-Substitution für Transceiver-Ketten-Tests
• Hochfrequenz-Taktsignal für ADC/DAC-Tests mit niedrigem Jitter
• Charakterisierung und Tests von Millimeterwellen-Komponenten
• Frequenzreferenz für Kalibrierungs- und Metrologie-Laboratorien
• Zweifarbige Intermodulations- und Interferenztests
