HF-Kabel
HF-Kabel

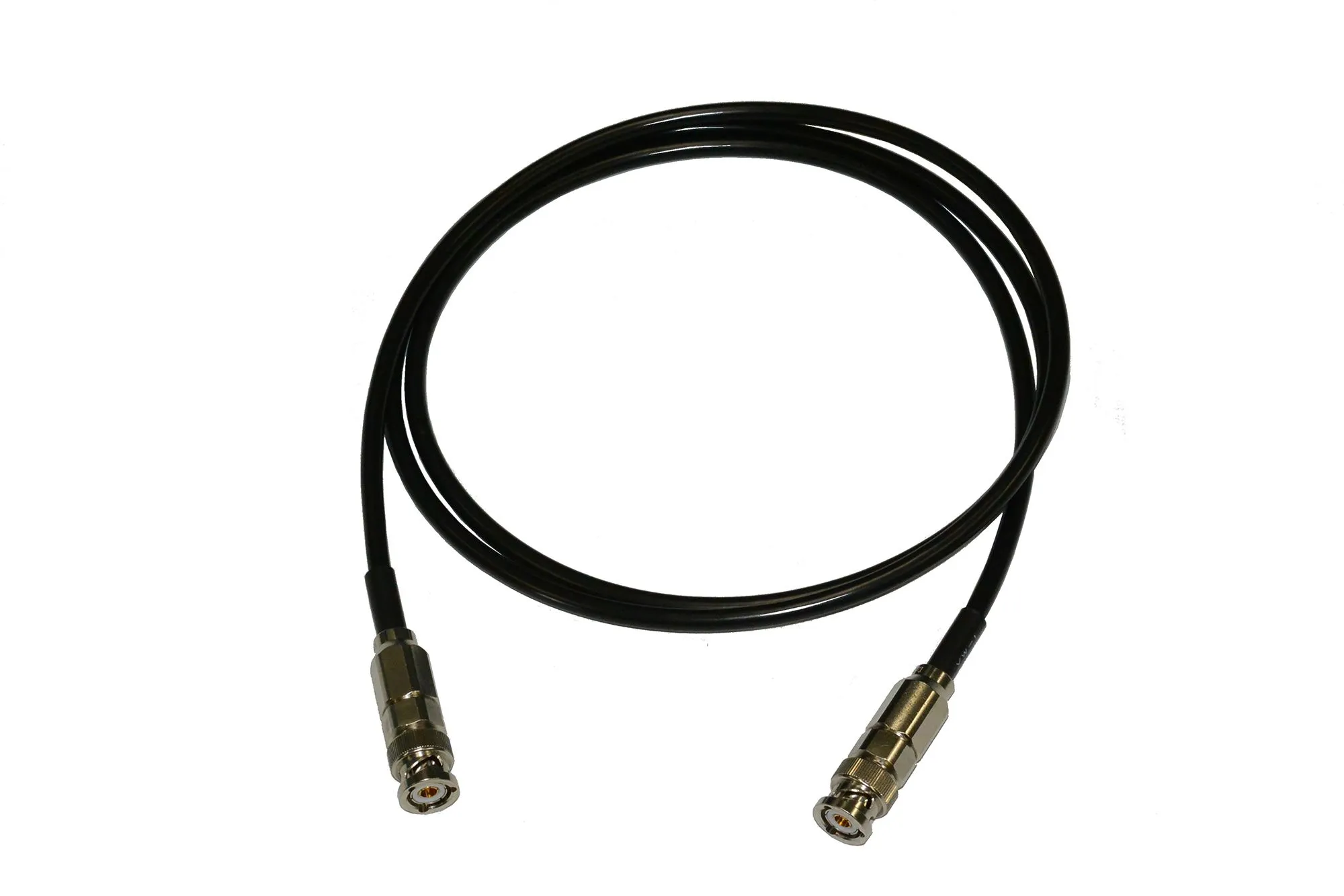

HF-Kabel sind Präzisions-Koaxial-Übertragungsleitungen zur Verbindung von HF- und Mikrowellenmessinstrumenten, Antennen, Prüflingen und Signalaufbereitungskomponenten. Im Gegensatz zu Universalkabeln sind HF-Testkabel für geringe Einfügungsdämpfung, kontrollierte Impedanz (typischerweise 50 Ω), Phasenstabilität und mechanische Dauerhaftigkeit über einen bestimmten Frequenzbereich ausgelegt. Phasenstabile und phasenstabilisierte Kabel sind besonders wichtig in Vektornetzwerkanalysator- (VNA-) Aufbauten, Antennenmuster-Messungen und phasenkohärenten Multi-Kanal-Systemen, bei denen kleine Phasenvariationen durch Kabelflexion die Messergebnisse direkt verfälschen können.

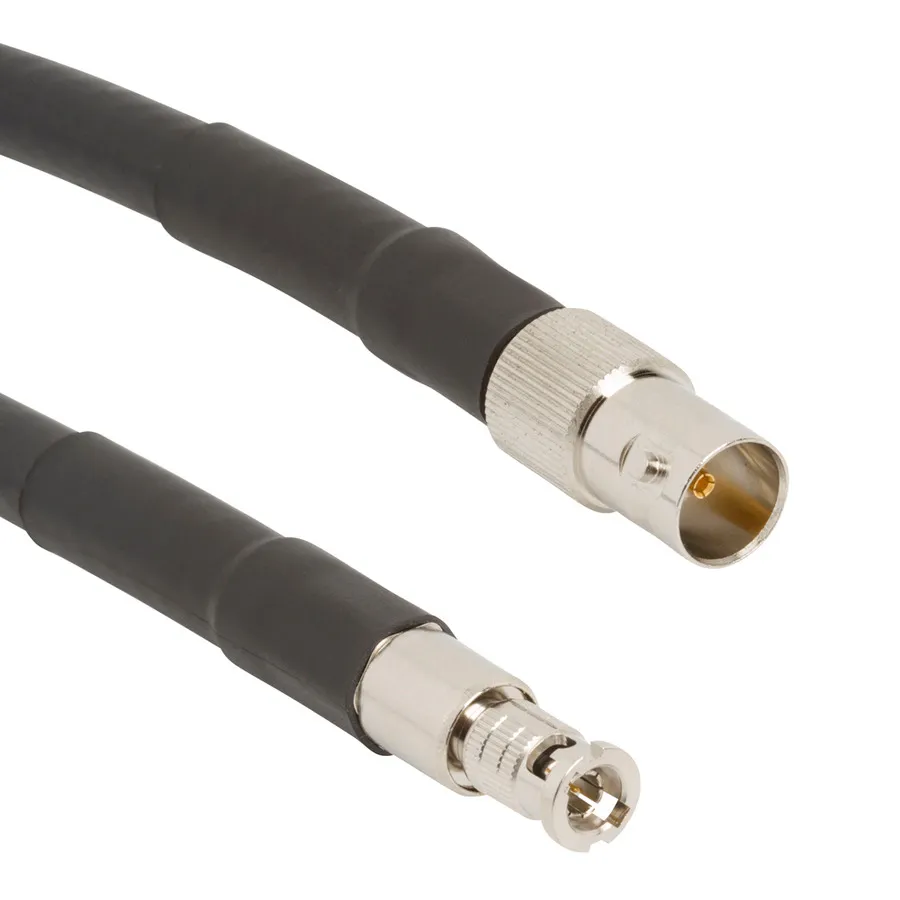

HF-Kabel sind in verschiedenen Steckerkonfigurationen erhältlich, einschließlich SMA, Type-N, APC-7, 3,5 mm, 2,4 mm und 1,85 mm, um Instrumentenanschlüsse von DC bis zu Millimeterwellen-Frequenzen zu bedienen. Robuste Varianten halten wiederholtes Biegen in rauen Labor- oder Feldumgebungen ohne signifikante Änderungen ihrer elektrischen Eigenschaften aus.
Typische Anwendungen
- Verbindung von VNA-Anschlüssen mit Prüflingen für S-Parameter-Charakterisierung und FilterMessung
- Phasenstabile Verbindungen in Antennenmesskammern und Fernfeld-Testbereichen
- Signalleitung in Multi-Kanal-phasenkohärenten Radar- und Kommunikations-Testsystemen
- Tragbare Feldverwendung in Telekommunikations-Standortabnahmeverfahren und Antennenjustierung
- Verbindung von HF-Signalgeneratoren und Spektrumanalysatoren in durchgeführten Emissions-Tests
Beliebte Marken
Tektronix liefert eine Reihe von phasenstabielen und robusteren phasenstabilisierten HF-Kabelanordnungen, einschließlich Type-N- zu SMA-Konfigurationen, die zu seinen Oszilloskop- und Signalanalyseinstrumenten passen. Huber+Suhner, Radiall und Pasternack sind auch anerkannte Lieferanten von leistungsstarken HF-Kabelanordnungen für Labor- und Feldgebrauch.
