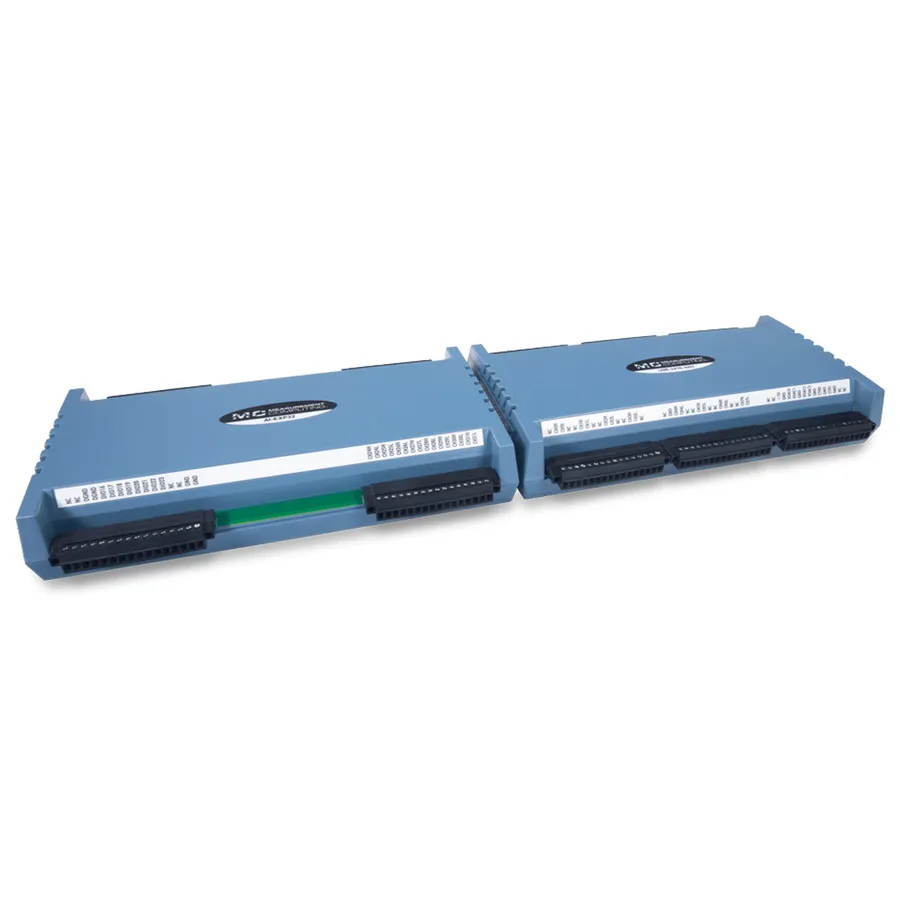

Digilent 6069-471-005 USB-2416-4AO und AI-EXP32 Datenerfassungs-Bundle

Übersicht

Das Bundle USB-2416-4AO und AI-EXP32 bietet erweiterbare Thermoelement- und Spannungsmessungen mit integrierter Analogausgangsfunktionalität. Die Haupteinheit bietet 32 SE/16 differentielle Analogeingänge, vier 16-Bit-Analogausgänge (±10 V), acht digitale E/A-Leitungen und zwei 32-Bit-Zählereingänge. Die Erweiterungseinheit AI-EXP32 addiert 32 zusätzliche Single-Ended- oder 16 differentielle Analogeingänge sowie 16 zusätzliche digitale E/A-Leitungen. Beide Einheiten sind werkseitig mit NIST-rückverfolgbarer Kalibrierung kalibriert und unterstützen die feldmäßige Kalibrierung durch Benutzer.

Hauptmerkmale

• Erweiterbare Thermoelement- und Spannungsmessung
• Thermoelement-Typen: J, K, R, S, T, N, E, B
• Mehrere Eingangsbereiche: ±20 V, ±10 V, ±5 V, ±2,5 V, ±1,25 V, ±625 mV, ±312,5 mV, ±156,25 mV, ±78,125 mV
• 24-Bit-Analogeingangauflösung
• Abtastrate bis zu 1 kS/s
• Vier 16-Bit-Analogausgänge mit ±10-V-Bereich
• Acht digitale E/A-Leitungen (insgesamt 24 mit AI-EXP32)
• Zwei Zählereingänge mit einer Frequenz bis zu 1 MHz
• Direkte Andockverbindung zwischen USB-2416-4AO und AI-EXP32
• Unterstützte Betriebssysteme: Windows 11/10/8/7/Vista/XP (32/64-Bit) und Linux

Anwendungen

• Thermoelement-Temperaturmessung und -protokollierung
• Multi-Kanal-Spannungs-Datenerfassung
• Prozessüberwachung und -steuerung
• Labor- und Industrietests
