Protokollanalysatoren

Protokollanalysatoren sind spezialisierte Testinstrumente, die zum Erfassen, Dekodieren und Analysieren von Datenverkehr auf Kommunikationsbussen und seriellen Schnittstellen verwendet werden. Anders als universelle Oszilloskope verstehen Protokollanalysatoren die spezifische Struktur von Kommunikationsprotokollen – einschließlich Paketrahmen, Adressierung, Handshake und Fehlerbedingungen – und ermöglichen es Ingenieuren, das korrekte Geräteverhalten zu überprüfen, Interoperabilitätsprobleme zu diagnostizieren und Kommunikationsfehler auf der Protokollebene zu beheben. Sie sind unverzichtbare Werkzeuge während der Entwicklung und Validierung von eingebetteten Systemen, Peripheriegeräten und Kommunikationsgeräten in der Unterhaltungselektronik, Industrieautomation, Automobilindustrie und Telekommunikationsindustrie.

Protokollanalysatoren sind für eine breite Palette von Schnittstellenstandards verfügbar, von veralteten seriellen Protokollen wie RS-232, RS-422 und RS-485 bis zu hochgeschwindigen modernen Bussen einschließlich USB 3.0, PCIe, Bluetooth Low Energy und I2C/SPI. Hardware-basierte Analysatoren erfassen Datenverkehr nicht-invasiv in Echtzeit mit tiefen Trace-Puffern, während Software-Decoder, die in Oszilloskope integriert sind, eine zugänglichere Option für einfachere Protokolle bieten. Für komplexe, hochgeschwindige Schnittstellen wie USB SuperSpeed oder PCIe Gen 3/4 bieten dedizierte Hardware-Protokollanalysatoren die Zeitmessgenauigkeit, Protokoll-Konformitätsprüfung und Puffertiefe, die für gründliche Validierung erforderlich sind.

Typische Anwendungen

USB-Entwicklung und Konformitätsprüfung – Erfassung von Aufzählungssequenzen, Übertragungsprotokollen und USB Power Delivery (PD)-Verhandlung zur Zertifizierung

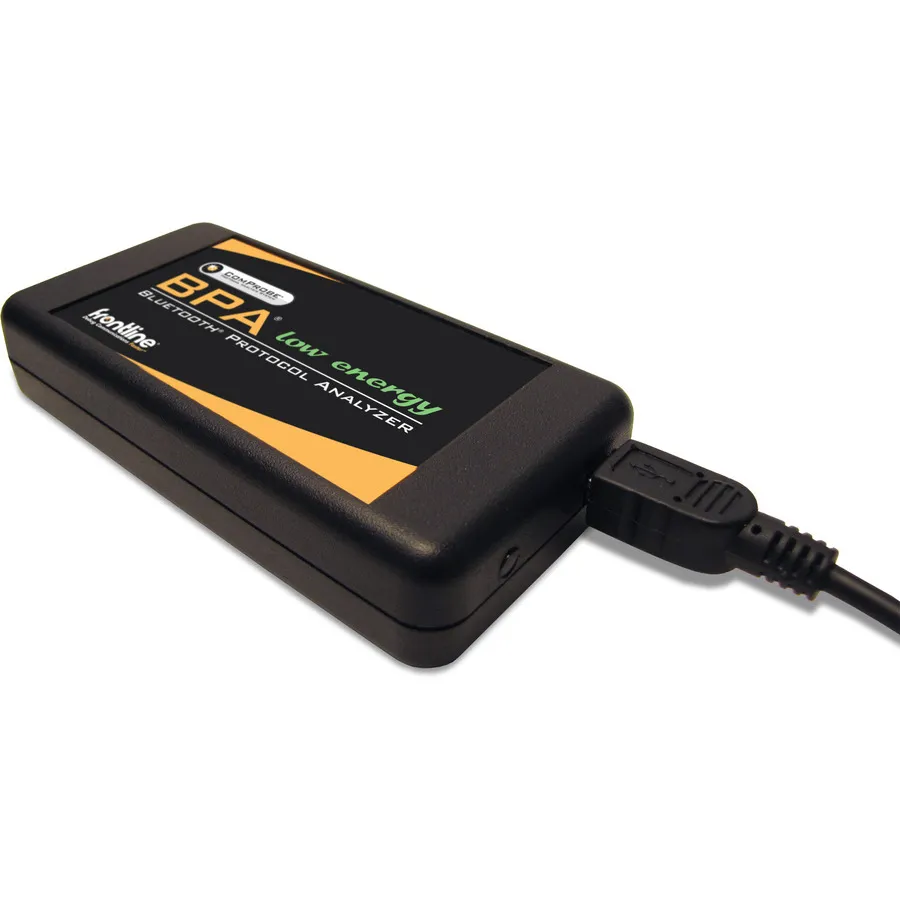

Bluetooth- und Bluetooth Low Energy (BLE)-Protokoll-Debugging für IoT-, tragbare und Unterhaltungselektronik-Produktentwicklung
RS-232-, RS-422- und RS-485-Serielle Kommunikationsanalyse für Industrieautomation, Prozesssteuerung und Integration von älteren Systemen
Eingebettetes Firmware-Debugging durch Überwachung der Zwischen-Chip-Kommunikation auf I2C-, SPI-, UART- und CAN-Bussen
Interoperabilität und Konformitätsprüfung für Kommunikationsgeräte in der Automobiltechnik (LIN, CAN, FlexRay) und Telekommunikationsanwendungen

Beliebte Marken

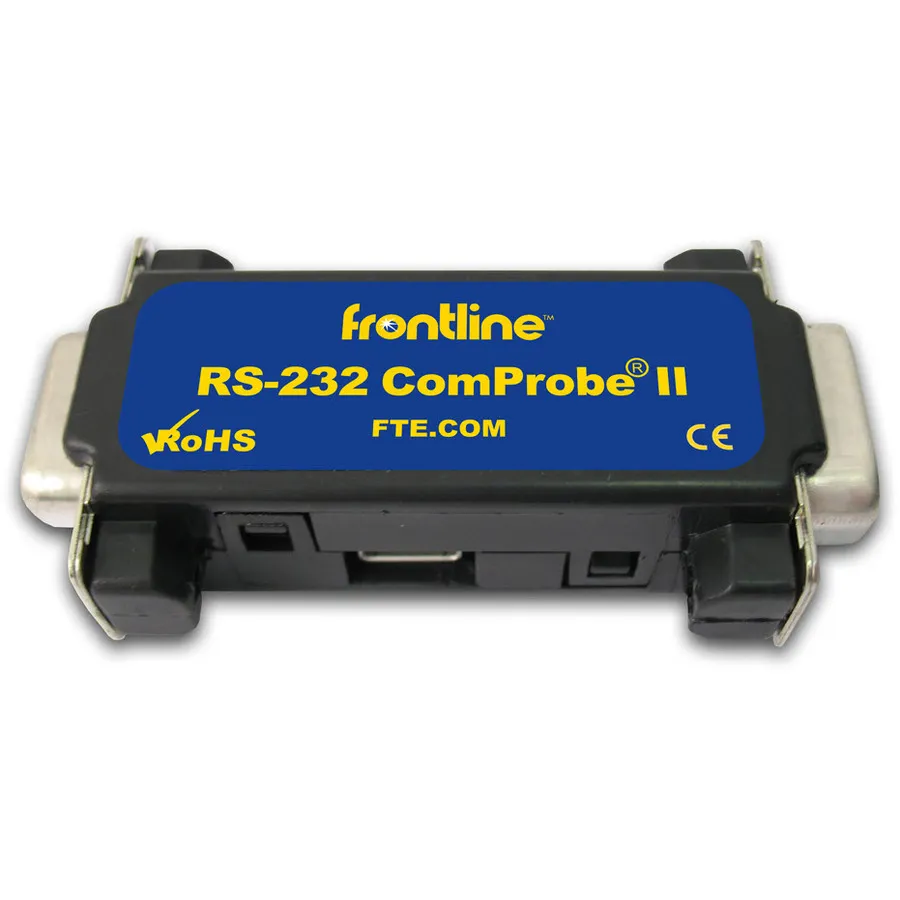

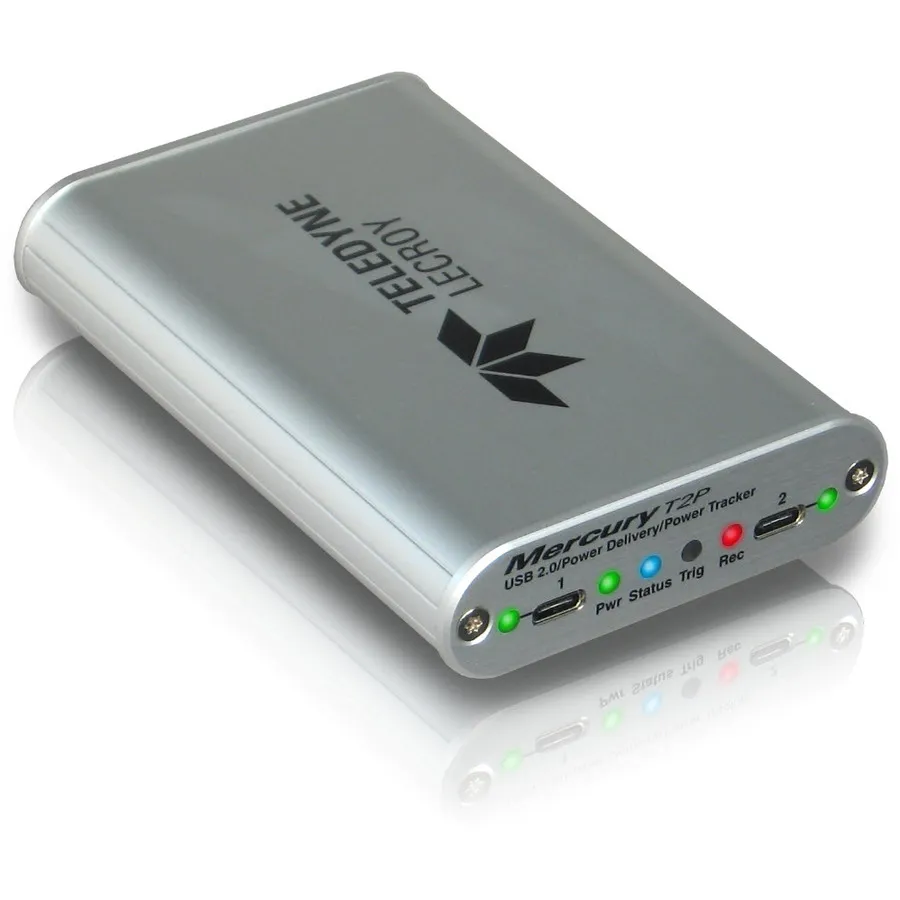

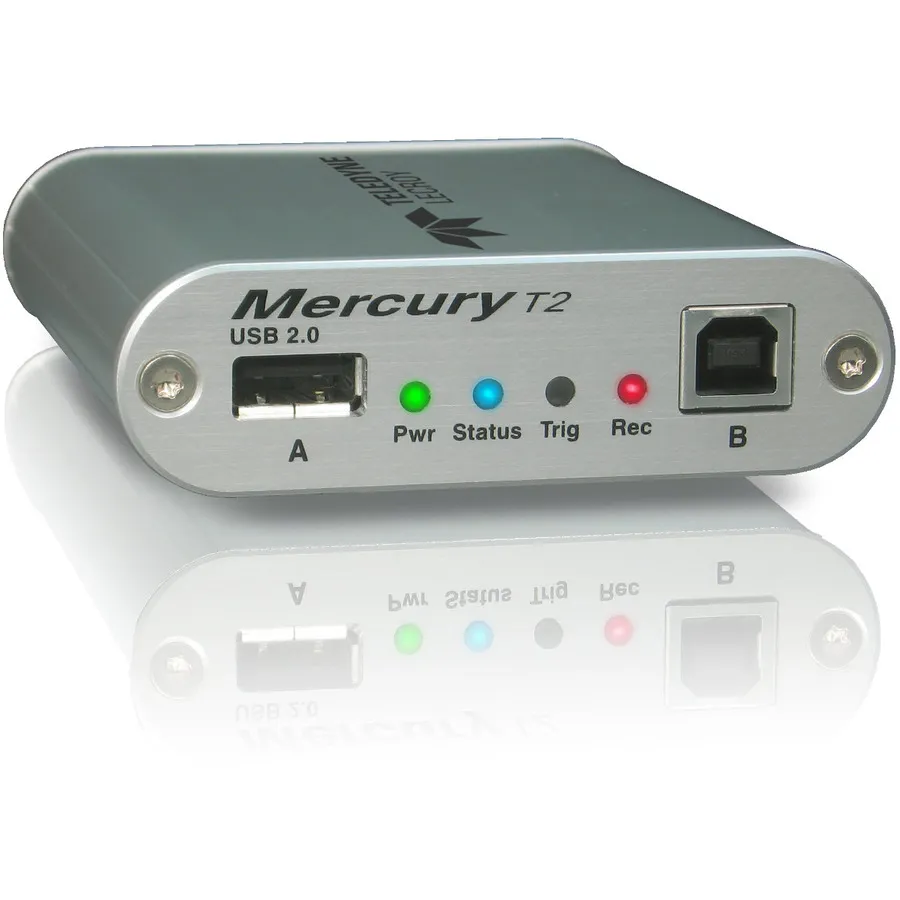

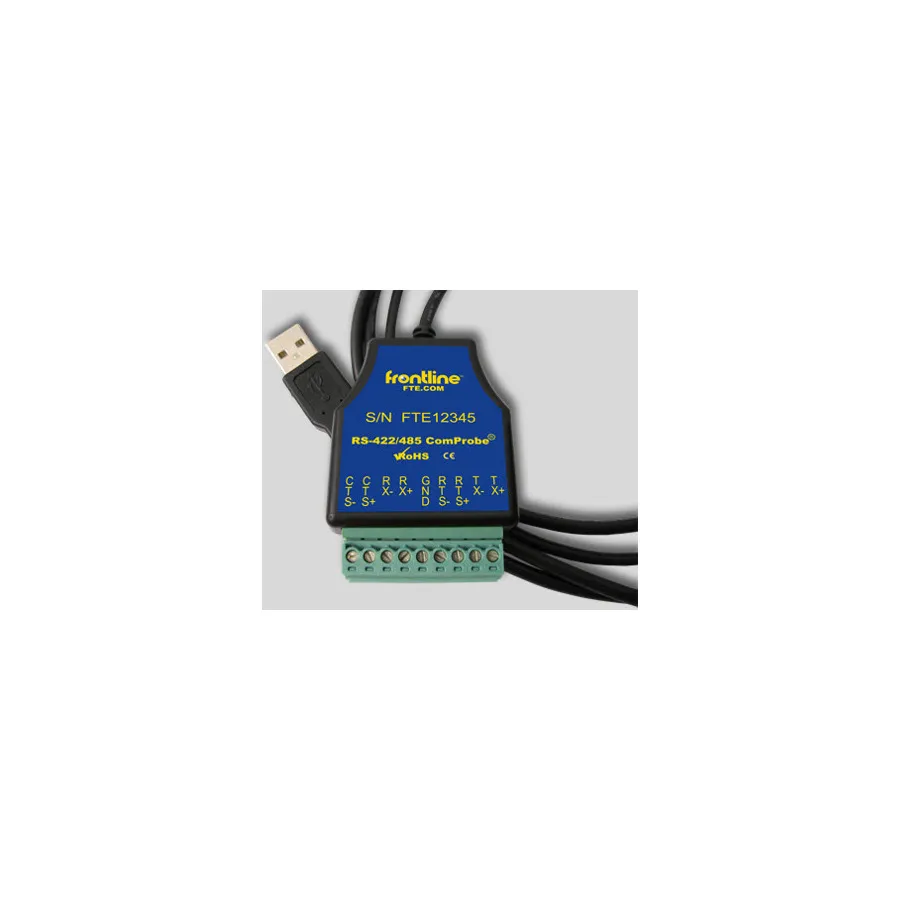

Teledyne LeCroy ist der führende Anbieter von Protokollanalysatoren und bietet umfassende Lösungen für USB (einschließlich USB 3.0 und USB Power Delivery), Bluetooth, PCIe und serielle Schnittstellen durch ihre Produktlinien Voyager, Advisor T3, Mercury T2 und NetDecoder. Ihre Analysatoren werden häufig in Unterhaltungselektronik-, Automobil- und Telekommunikationsentwicklungsumgebungen eingesetzt, in denen strenge Protokollebenen-Überprüfung erforderlich ist.
