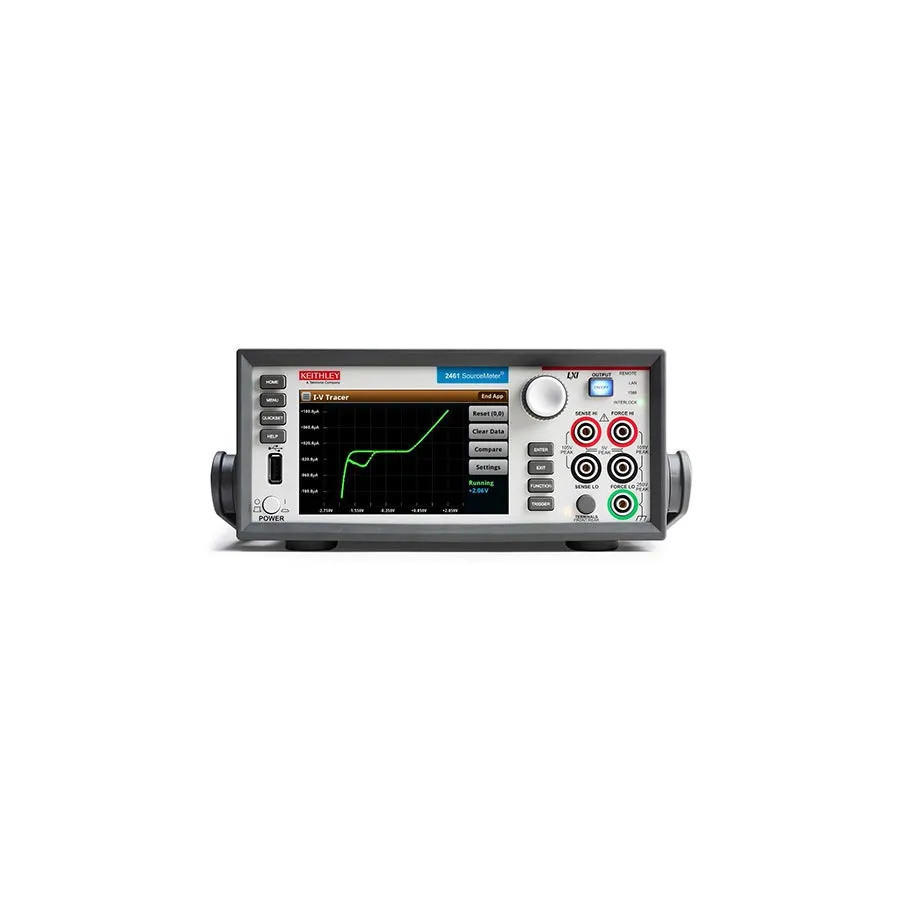

Keithley KICKSTARTNL-ACT1 I-V Tracer Anwendung

Übersicht

I-V Tracer ist eine spezialisierte Softwareanwendung für Keithley SourceMeter Source Measure Unit (SMU) Instrumente, die die Funktionalität traditioneller Kurvenschreiber für zweiterminalige Geräte nachahmt. Die Software nutzt die Touchscreen-Schnittstelle von Keithley 2400 Serie SMU Instrumenten, um eine intuitive, moderne Schnittstelle zum Nachverfolgen von Gerätecharakteristiken durch Spannungs- und Stromsweeps bereitzustellen. I-V Tracer bietet eine moderne Alternative zu älteren Kurvenschreibern mit vollständiger Quellen-, Senk- und Messfunktion von SourceMeter Instrumenten.

Hauptmerkmale

• Echtzeit-Spannungs- und Stromquellung mit unabhängiger Sweep-Steuerung
• DC, +DC und -DC Polaritätsmodi für umfassende Gerätecharakterisierung
• AC Polaritätsmodus auf kompatiblen 2461 SMU Instrumenten
• Doppelte Hochgeschwindigkeits-Digitalisierung auf 2461 für gepulste DC- und AC-Messungen
• Touchscreen-Pinch-and-Zoom Schnittstelle für dynamische Graphen-Analyse
• Echtzeit-Knopf-Steuerung reagierend auf Bediengeschwindigkeit
• Vergleichsmodus zum Anzeigen von Referenzgerätecharakteristiken neben gemessenen Daten
• Speichern von Kurvendaten auf Festplatte zur Analyse in Excel oder via CSV Export
• Screenshot-Funktionalität für direkte Kurvendokumentation

Kompatible Instrumente

• Keithley 2450 SourceMeter SMU
• Keithley 2460 SourceMeter SMU
• Keithley 2461 SourceMeter SMU (AC Polarität und gepulstes DC fähig)
• Keithley 2470 SourceMeter SMU

Anwendungen

• Halbleiter-Gerätecharakterisierung und Validierung
• Dioden- und Transistor-Kurvenschreibung
• Komponenten-Qualitätssicherung und Akzeptanzprüfung
• Geräte-Durchbruch und Einschalt-Verhaltensanalyse
• Labor-Forschungs- und Entwicklungs-Tests
