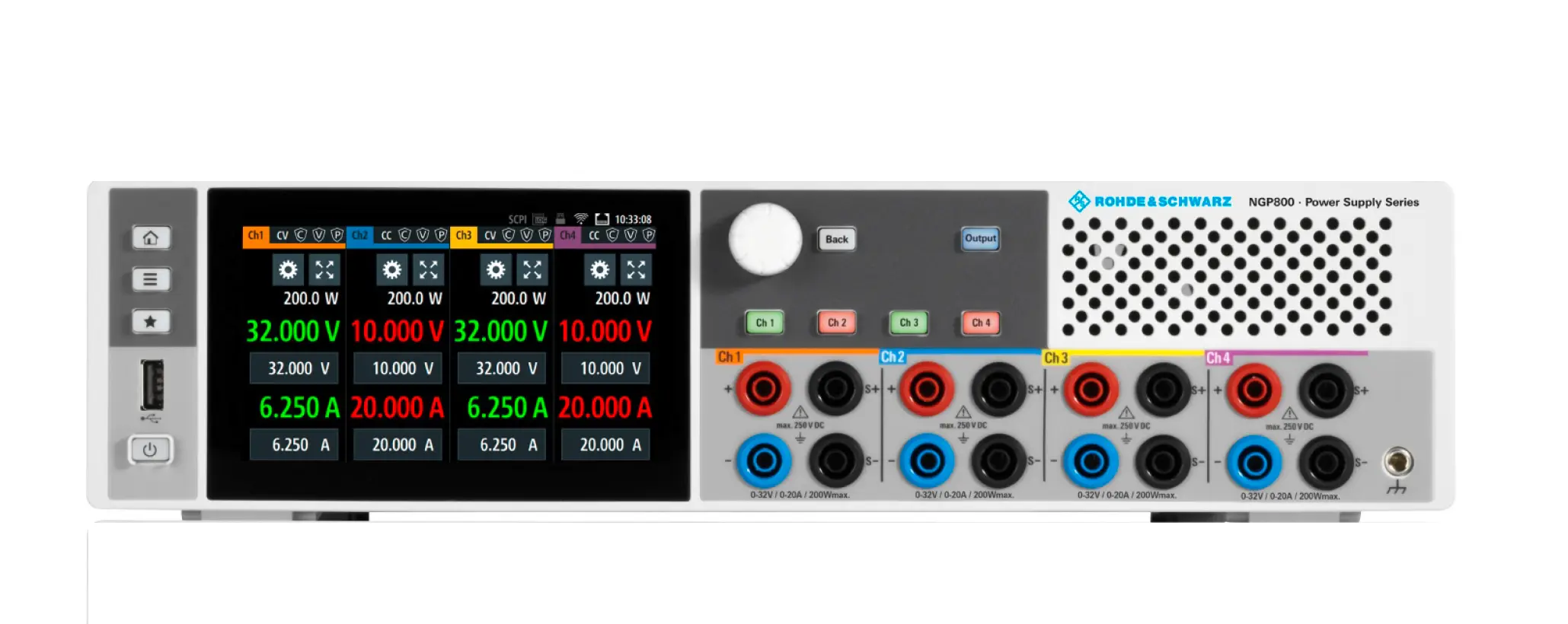

Rohde & Schwarz NGP824 Gleichstromversorgung
Rohde & Schwarz NGP824 DC Power Supply
Angebot anfragen
Die Rohde & Schwarz NGP824 bietet 800W über 4 Kanäle (0-64V/10A jeweils) mit Touchscreen-Bedienung, Echtzeitmessungen und integrierter Datenspeicherung.
Produktdetails
| Modell | NGP824 (5601.4007.03) |
| Hersteller | Rohde & Schwarz |
| Kategorie | Stromversorgungen und elektronische Lasten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz NGP824 ist eine 4-Kanal-Gleichstromversorgung aus der NGP800-Serie und bietet 800W Gesamtausgangsleistung mit maximaler Flexibilität. Jeder Kanal liefert unabhängig 0-64V bis 10A mit galvanisch isolierten Ausgängen, die in Reihenschaltung für erweiterte Spannung (bis 250V) oder Parallelschaltung für erhöhten Strom (bis 80A) gekoppelt werden können. Das großflächige 5-Zoll-Touchscreen-Display bietet intuitive Bedienung und Echtzugriff auf alle Funktionen und Einstellungen.
Hauptmerkmale
- 4 isolierte Ausgänge, 800W insgesamt (200W max. pro Kanal)
- 0-64V/10A pro Kanal mit 1mV/0,5mA Programmierauflösung
- 5-Zoll-Touchscreen-Display (800×480 WVGA) zur einfachen Bedienung
- Integrierte Messungen: Spannung, Strom, Leistung und Energie mit ±0,05% Genauigkeit
- Integrierte Datenspeicherung mit Echtzeiterfassung von Spannung und Strom auf allen Kanälen
- QuickArb-Funktion für beliebige Spannungs-/Stromfolgen (Verweilzeiten bis 1ms)
- Spannungsripple und Rauschen kleiner als 3mV RMS (20Hz-20MHz)
- Lastrückkehrzeit unter 400μs für 10-90% Laständerungen
- Schutzfunktionen: OVP, OCP, OPP, OTP
- USB-, LAN-Schnittstellen; optional GPIB, digitale Trigger-E/A, Analogeingang, drahtloses LAN
Anwendungen
- Automatisierte Testsysteme und Prüfung von Geräten auf der Workbench
- Simulation von Stromversorgungsuntersystemen und DUT-Designverifizierung
- Langzeitüberwachung mit Datenspeicherung zur Analyse des Stromverhaltens
- Forschung und Entwicklung stromempfindlicher Geräte
Technische Daten
| Touch Display | The large high-resolution touch display makes operation easy. Quickly navigate through the menus to access all functions and settings. Enter values much faster using the virtual keyboard instead of turning the knob. The home screen gives you a clear overview of all your channels. Each channel can be selected for a more detailed view with a wide variety of additional information, such as statistics and icons indicating the status of set protection or special functions. |
| Flex Power | Get the maximum power at various operating points. Unlike with single range power supplies, you can generate variable voltage and current combinations within the overall power limit of 200 W per channel. |
| Parallel & Serial Operation | If your application requires more voltage or current, simply connect the outputs in series or parallel and get up to 250 V (NGP824) or 80 A (NGP804) – now you have the flexibility you always asked for. Using the tracking function, voltage and current are adjusted on all selected channels simultaneously. |
| Built-in Measurements | The built-in measurements reduce the need for an external multimeter and simplify the setup. The separate voltage and current meters on each output give a resolution of 1 mV and 0.5 mA over the full output range of 64 V and 20 A, respectively. The integrated statistics show the min./max. and average values for power, voltage and current as well as an energy count. |
| Data Logging | Logging data is key to long-term monitoring, reviewing test setups and repeating test conditions when analyzing power behaviors or optimizing power consumption. The NGP800 power supplies simultaneously log voltage and current measurements over time on all outputs. You can easily export the timestamped data as a .CSV file for reports and documentation. |
| Arbitrary Function | Emulate the normal behaviors of your power subsystems early in the design process and simulate power problems for DUT design verification. The QuickArb function lets you generate voltage and current sequences that vary over time with dwell times down to 1 ms. Load up to eight subgroup files into one sequence to create complex patterns. |
| Graphical View | The Graphical View function allows fast and convenient analysis, especially of changing processes, such as charging and discharging or switching between different operating states of a DUT. Integrating all measurements in one box not only reduces the complexity of the test setup, but also ensures the integrity and correlation of all measurements by design. |
| Remote Control via VNC Client | Via VNC connection the NG800 power supplies can be controlled and operated from any location. All functions that can be reached by analog operation can also be accessed via remote control by VNC. The connection between power supply and PC can be established via LAN in the same network. |
| Features | Parameters |
| NGP824 | 5601.4007.034800 W0 V to 64 V0 A to 10 A |
