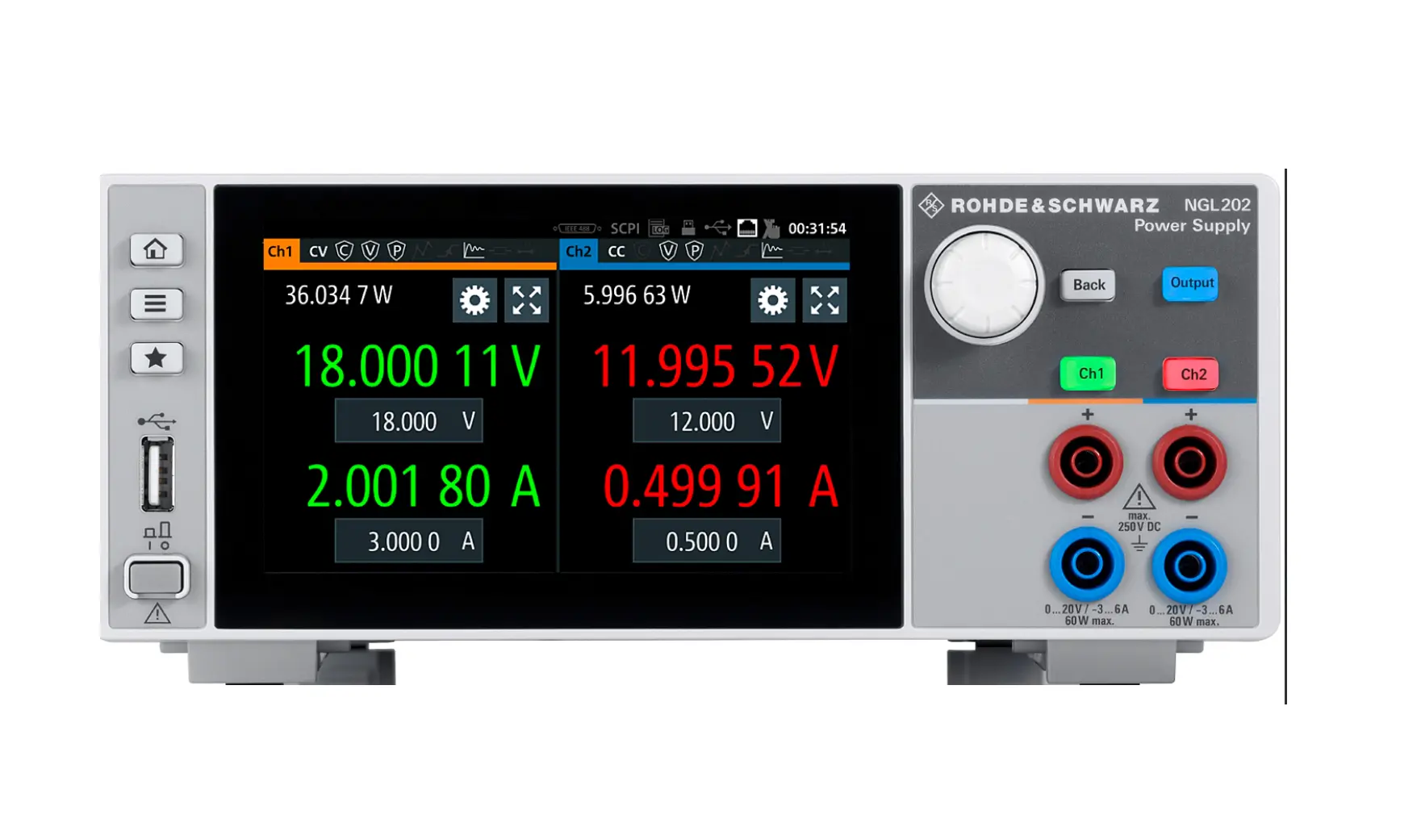

Rohde & Schwarz NGL202 Dual-Ausgangs-Stromversorgung
Rohde & Schwarz NGL202 Dual Output Power Supply
Rohde & Schwarz NGL202 — Präzisions-Dual-Kanal-Gleichstromversorgung mit 120W Ausgangsleistung, 0-20V/6A pro Kanal, 30µs Laständerungsantwort, minimalem Welligkeit und Zweiflächenbetrieb.
Produktdetails
| Modell | NGL202 (3638.3376.03) |
| Hersteller | Rohde & Schwarz |
| Kategorie | Stromversorgungen und elektronische Lasten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz NGL202 ist eine Präzisions-Gleichstromversorgung, die für anspruchsvolle Anwendungen konzipiert ist, die hohe Genauigkeit und schnelle Laständerungsantwort erfordern. Seine Zweiflächenarchitektur ermöglicht den Betrieb sowohl als Quelle als auch als Senke, um Batterien und Lasten zu simulieren, mit schnellen Wiederherstellungszeiten, die schnelle Laständerungen ermöglichen, die typisch für Mobilfunk- und IoT-Geräte sind, die zwischen Sleep- und Sendemodi wechseln.
Hauptmerkmale
- Maximale Ausgangsleistung: 120W
- Spannung pro Kanal: 0V bis 20V
- Maximaler Strom pro Kanal: 6A
- Laständerungsantwort: <30µs
- Welligkeit und Rauschen: <500µV (RMS) / <1mA (RMS)
- 6½ Ziffern Auflösung für Spannung, Strom und Leistung
Hauptvorteile
Optimierte Laständerungsantwort
Mobil- und IoT-Geräte benötigen minimalen Strom im Sleep-Modus, aber erfordern hohen Strom während der Übertragung. Die 30µs Wiederherstellungszeit des NGL202 verarbeitet anspruchsvolle Laständerungen ohne Spannungsabfälle oder Überschwinger und macht es ideal zum Betreiben batteriebetriebener Geräte.
Hochauflösungs-Messungen
Mit einer 6½-stelligen Auflösung misst das NGL202 genau Spannung, Strom und Leistung über seinen gesamten Bereich ohne Bereichswechsel. Dies ermöglicht schnellere Messungen und beseitigt oft die Notwendigkeit für ein zusätzliches digitales Multimeter.
Minimales Welligkeit und Rauschen
Lineare Regelung bietet extrem stabile Ausgabe mit minimalem Welligkeit und Rauschen und schützt empfindliche elektronische Schaltungen und fortgeschrittene Designs vor Versorgungsleitungsinterferenzen.
Zweiflächenbetrieb
Die Stromversorgung schaltet automatisch zwischen Quellen- und Senkenmodi um, funktionierend sowohl als Quelle als auch als Lastsimulator. Wenn externe Spannung das eingestellte Niveau übersteigt, fließt Strom in die Stromversorgung, angezeigt durch negative Stromablesen.
Anwendungen
- Batterie-Testen und -Charakterisierung
- Stromverbrauchsmessungen für Mobil- und IoT-Geräte
- Spannungsabfallsimulation
- Stromversorgung empfindlicher Geräte während Entwicklung und Tests
Technische Daten
| Optimized Load Recovery Time | Consumer electronics such as mobile phones and IoT devices require very little current in sleep mode. However, the current requirement increases abruptly as soon as they switch to transmit mode. A power supply used o power such DUTs must be capable of handling current increases from a few μA to the ampere range without creating voltage drops or overshoots. Thanks to their fast load recovery time of 30μs even during a challenging load change, the NGL200 power supplies are ideal for powering IoT and other battery-operated devices. |
| 6½ Digit Resolution | With a resolution of up to 6½ digits when measuring voltage, current and power, the NGL200 power supplies are perfect for characterizing devices that have low power consumption in standby mode and high current in full load operation. The entire measuring range is covered without having to switch ranges. This results in faster measurements. In many cases, an additional digital multimeter is no longer necessary. |
| Minimal Ripple and Noise | Advanced electronic circuitry is often very complex and sensitive to interference on the supply lines. In order to supply interference-free voltage to such sensitive DUTs, the power supplies must provide extremely stable output voltages and currents. All types of ripple and noise need to be avoided. The NGL200 power supplies have linear regulation and are ideal for sensitive DUTs. |
| Two Quadrant Operation | The two-quadrant architecture of the NGL200 power supplies allows them to function both as a source and sink and simulate batteries or loads. The power supply automatically switches from source to sink mode. As soon as the externally applied voltage exceeds the set nominal voltage, current flows into the power supply. This is indicated by a negative current reading |
| NGL202 | 3638.3376.032120W0V to 20V≤ 6 V: 0 A to 6 A > 6 V: 0 A to 3 A |
