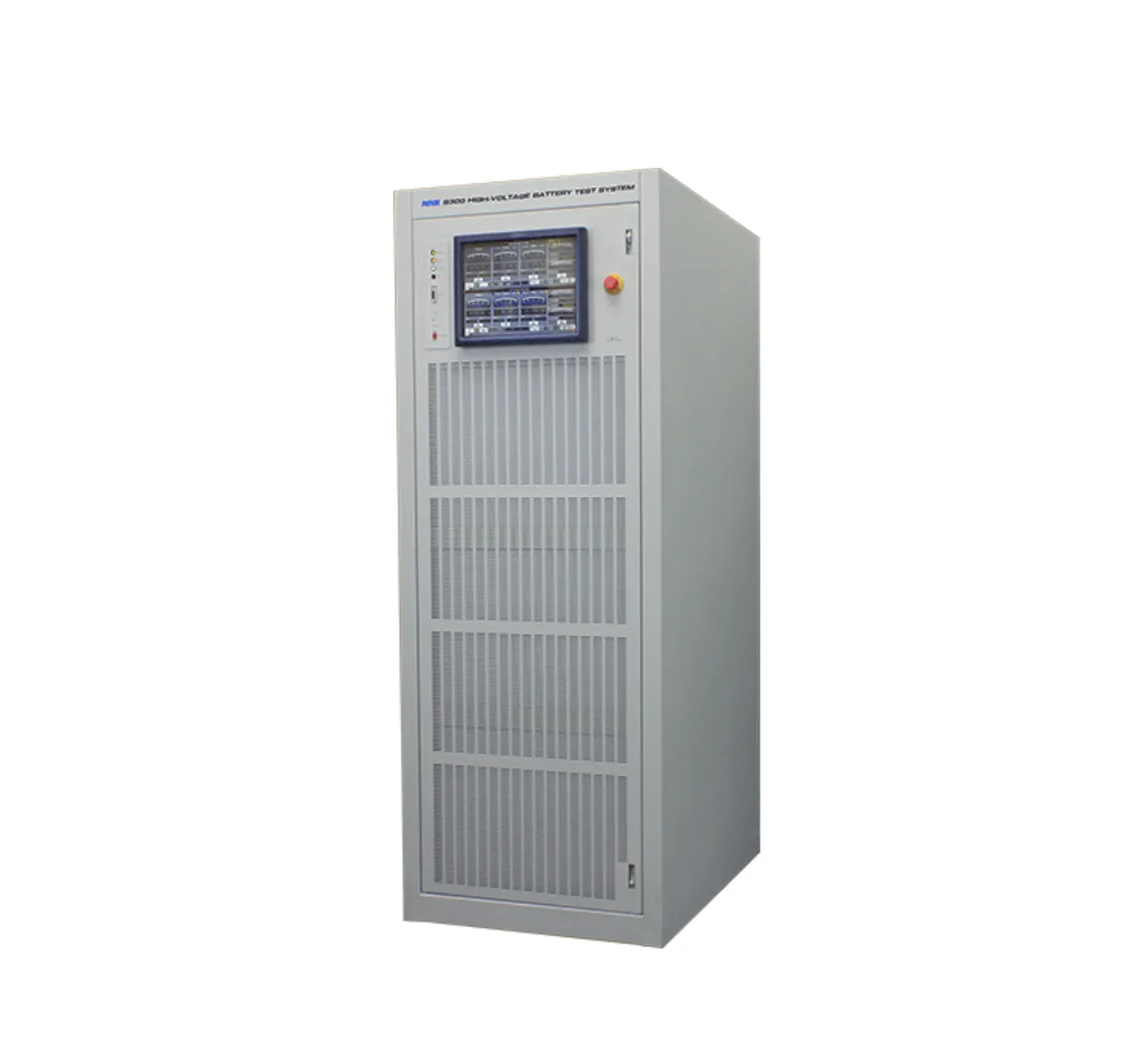

NH Research 9300-100-TP Batterietestsystem
NH Research 9300-100-TP Battery Test System
Das NH Research 9300-100-TP ist ein bidirektionales 100kW-Batterietestsystem mit regenerativer Effizienz >90%, integriertem Touch-Panel, skalierbar bis 2.4MW und LabVIEW-Treibern.
Produktdetails
| Modell | 9300-100-TP |
| Hersteller | NH Research |
| Kategorie | Stromversorgungen und elektronische Lasten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das NH Research 9300-100-TP ist ein hochleistungs-, bidirektionales DC-Batterietestsystem und Emulator mit integrierter Touch-Panel-Schnittstelle für vereinfachte Bedienung. Es liefert 100kW Leistung pro Schrank mit skalierbarer Architektur, die bis zu 2.4MW bei Parallelschaltung unterstützt. Dieses fortschrittliche System kombiniert schnelle Transientenreaktion mit Regenerativtechnologie, die über 90% der Entladungsleistung an das Stromversorgungsnetz zurückführt und erhebliche Stromkosteneinsparungen ermöglicht.
Mit Unterstützung für Source- (Lade-) und Load- (Entlade-) Modi mit Übergängen im Submillisekundenbereich ermöglicht das 9300-100-TP präzise Simulation realen Batterieverhalten und komplette Lade-/Entladungszyklen. Es verfügt über Hardware-Batterie-Emulation, umfangreiche Softwaretools einschließlich LabVIEW-Unterstützung und optionalen Enerchron-Test-Executive zur automatisierten Test-Sequenzausführung.
Wichtigste Merkmale
- 100kW Leistung pro Schrank mit zwei Spannungsbereichen: 600V/333A oder 1200V/167A
- Bidirektionsbetrieb: regenerative DC-Quelle/Last mit >90% Effizienz
- Integriertes Touch-Panel für direkte Gerätesteuerung
- Modulare, skalierbare Architektur: bis 24 Schränke parallel für 2.4MW/8000A
- Schnelle Modusübergänge: Spannungs-, Strom- und Steuermoduswechsel in weniger als 2 Millisekunden
- Hardware-Batterie-Emulation mit OCV- und Serienwiderstandsimulation
- Eingebaute digitale Messungen mit Diagrammen und Oszilloskop-ähnlichen Displays
- PC-basiertes SoftPanel-GUI mit Fernsteuerfunktion
- LabVIEW- und IVI-Treiber für Test-Automatisierung
- Optionaler Enerchron-Test-Executive für Test-Sequenzierung
Anwendungen
- Hochvolt-Elektrofahrzeug-Batteriemodul und -Paket-Tests
- Batterie-Lebenszyklus und Lade-/Entladungszyklen
- Batterieladegerät und Bordladegerät (OBC) Tests
- EV-Antriebsstrang- und Fahrzyklus-Simulation
- Energiespeicher- und Erneuerbare-Energie-Systemtests
- Brennstoffzellen- und Ultra-Kondensator-Evaluierung
- Solar-PV-Wechselrichter und DC-Ladegerät-Tests
- Luft- und Raumfahrt- und kritische Stromversorgungsanwendungen
- Batterie-Management-System (BMS) Tests und Ausfallsimulation
- Zertifizierungslaboranwendungen nach Standards
Technische Daten
| Power Rating | 100 kW per cabinet |
| Scalable Power | Up to 2.4 MW (24 units in parallel) |
| Scalable Current | Up to 8,000 A |
| Voltage Range 1 | 1200 V @ 167 A |
| Voltage Range 2 | 600 V @ 333 A |
| Operation Modes | Bidirectional DC source and load |
| Regenerative Efficiency | >90% power return to mains |
| Mode Transition Time | < 2 milliseconds |
| Battery Emulation | Hardware with OCV and series resistance |
| Control Interface | Integrated touch panel and PC SoftPanel |
| Software Drivers | LabVIEW and IVI-C/IVI-COM |
| Optional Software | Enerchron Test Executive |
