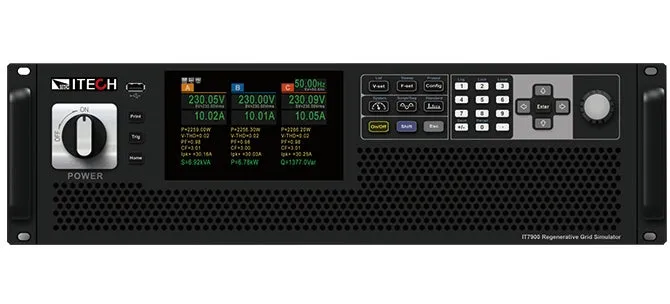

ITECH IT7915P-350-90 regenerativer Netzsimulator

Übersicht

Das ITECH IT7915P-350-90 ist ein 15 kVA hochleistungs-regenerativer Netzsimulator aus der IT7900P-Serie. Mit fortschrittlicher SiC-Technologie (Siliziumkarbid) bietet es eine All-in-One-Lösung für Stromprüfungen mit der Möglichkeit, als regenerativer Netzsimulator, vier-Quadranten-Leistungsverstärker und vier-Quadranten-AC/DC-elektronische Last zu funktionieren. Das kompakte modulare Design erreicht 15 kVA in 3U-Bauform mit regenerativer Fähigkeit, Strom zurück ins Netz zu speisen, was Betriebskosten und Wärmeerzeugung reduziert.

Wichtigste Funktionen

• Fortschrittliche SiC-Technologie (Siliziumkarbid) für hohe Effizienz
• Hohe Leistungsdichte: bis zu 6 kVA in 2U oder 15 kVA in 3U
• Ausgangsspannung bis zu 350 V L-N mit 200% Spannungserweiterung im inversen Modus
• Master/Slave-Parallelbetrieb: bis zu 960 kVA mit gleicher Stromverteilung
• Mehrkanal-Unterstützung: einzelnes Gerät kann 1-3 Prüflinge (DUTs) gleichzeitig testen
• LIST-, SWEEP- und Surge-/Sag-Wellformodi
• Oberharmonischen-Simulation und Analyse bis zur 50. Oberharmonischen
• Eingebaute IEC 61000-3-2/3-12 Oberharmonischen-Standards
• Willkürliche Wellenformausgabe mit CSV-Datei-Importfähigkeit
• Phasenwinkel 0–360° einstellbar mit CANopen-, Modbus-, LXI- und SCPI-Kommunikationsunterstützung
• Farbiger Touchscreen mit intuitiver GUI für einfache Wellformdefinition
• Eingebautes USB, CAN, LAN, digitales E/A; optional GPIB, Analog, RS-232 Schnittstellen
• Vollständiger Schutz: automatische Freigabe, Stromüberspannung/-Überstrom, Watchdog
• Quell-Frequenz 16–2400 Hz; Last-Frequenz 16–500 Hz

Quellmodus-Funktionen

• Regenerativer Netzsimulator mit vier-Quadranten-AC/DC-Stromausgang
• Leistungsverstärker für PHiL-Anwendungen (Power Hardware-in-the-Loop)
• Professioneller Inselbetrieb-Testmodus mit R, L, C-, Wirk- und Blindleistungseinstellungen
• Vier Ausgabemodi: AC, DC, AC+DC oder DC+AC
• Programmierbare Ausgangsimpedanz für realistische Netzsimulation
• Oberharmonischen- und Zwischenharmonischen-Synthese

Lastmodus-Funktionen

• Regenerative vier-Quadranten-AC/DC-elektronische Last
• AC-Modus: CC, CP, CR, CS, CC+CR und CE-Modi mit verschiedenen Schaltungstopologien (Gleichrichter RLC, Shunt RLC)
• DC-Modus: 9 Betriebsmodi einschließlich CC, CR, CP, CV
• Unterstützt Gleichrichter- und Nicht-Gleichrichter-Modi
• Einstellbarer Stromspitzenfaktor: 1,414–5,0
• Phasenverschiebu ngsfunktion: -180° bis +180°
• Unitäre Leistungsfaktorfunktion zum Abgleich des Stroms mit der Spannungswellenform
• Ausschaltwinkels teuerung: 0–359° einstellbar

Anwendungen

• Photovoltaik (PV)-System- und Inverter-Prüfung
• Energiespeichersystem (ESS) und Batterie-Wandler-Prüfung
• Elektrofahrzeug (EV)-Ladegerät- und Stromwandlungs-Prüfung
• Netzgebundene und netzunabhängige Stromversorgungssystem-Simulation
• Stromqualitäts- und Oberharmonischen-Analyse
• Hardware-in-the-Loop (HIL) und Power Hardware-in-the-Loop (PHiL) Prüfung
• Mikronetz- und Verteilte-Erzeugungsprüfung
