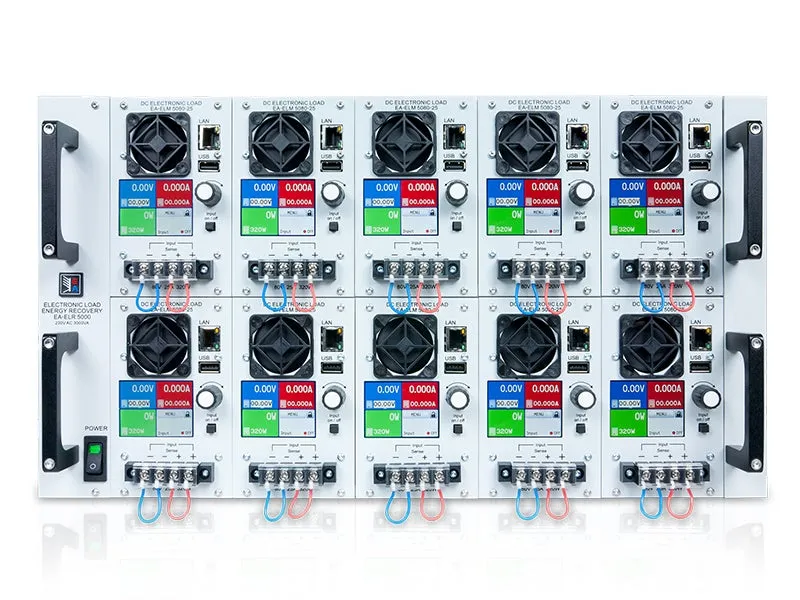

Elektro-Automatik EA-ELR 5000 Rack 6U
Elektro-Automatik EA-ELR 5000 6U Rack-Gehäuse fasst bis zu 10 elektronische Lastmodule (320W je) mit Energierückgewinnung und Netzrückspeisungsfähigkeit.
Produktdetails
| Modell | EA-ELR 5000 Rack 6U |
| Hersteller | Elektro-Automatik |
| Kategorie | Stromversorgungen und elektronische Lasten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das EA-ELR 5000 ist ein 19-Zoll 6U Rack-Gehäuse konzipiert zur Konfiguration mehrkanaliger regenerativer elektronischer Gleichstromlasten. Es fasst bis zu 10 separate elektronische Lastmodule mit 320W Nennleistung je. Das modulare Design ermöglicht unabhängigen Betrieb einzelner Module unter Verwendung eines gemeinsamen Energierückgewinnungs-Gleichstrom-Wechselstrom-Umrichters, der Leistung zurück in das lokale Stromnetz speist. Lastmodule sind in zwei Spannungsvarianten (80V und 200V) verfügbar und unterstützen gängige Regulierungsmodi: konstante Spannung (CV), konstanter Strom (CC) und konstante Leistung (CP).
Hauptmerkmale
- Mehrkanalige Gleichstromlast-Konfiguration mit bis zu 10 Modulen
- Energierückgewinnung der gelieferten Gleichstromleistung in das lokale Stromnetz
- Eingangsleistungsrating: bis zu 320W pro Modul
- Eingangsströme: 12A oder 25A pro Modul
- Spannungsvarianten: 80V und 200V Module verfügbar
- Regulierungsmodi: CV, CC, CP
- μController-basierte digitale Steuerung
- Zweisprachiges TFT-Touchpanel (DE/EN)
- Integrierter Sequenzgenerator
- Ethernet/LAN-Schnittstelle eingebaut
- Befehlssprachen: SCPI, ModBus RTU
- Flexible parallele Gleichstrom-Eingangskonfiguration für Lastmodule
Anwendungen
- Mehrkanalige Batterie- und Brennstoffzellentests
- Stromversorgungsmodul-Tests und Validierung
- Photovoltaik-Systemsimulation und -tests
- Charakterisierung erneuerbarer Energiesysteme
- Elektronische Last-Prüflaboratorien
- Fertigung und Qualitätskontrolle
Technische Daten
| Features | Parameters |
| Product Type | DC Electronic Load with Inverter Function |
| Housing | 19" rack |
| Power (P) Watt | 3200 |
| Resistance (R) | No |
| Characteristic Curve | U/I/P autoranging |
| Human Interface | Touch panel & Menu |
| ext.control-analogue 0-5V/0-10V | No |
| ext.control - GPIB (IEEE488) | No |
| ext. control - USB | Yes |
| ext.control - RS232 | No |
| ext.control - CAN | No |
| ext.control - LAN | Yes |
| ext.control - Profibus | No |
| ext.control - DeviceNet | No |
| ext.control - Modbus | No |
| special feature - function generator | No |
