Elektro-Automatik EA-EL-9500-180 ist eine hochleistungs-Gleichstrom-elektronische Last mit 500V Eingang, 180A Strom und 7200W Kapazität mit FPGA-Steuerung und vier Regulationsmodi.
Produktdetails
| Modell | EA-EL-9500-180 |
| Hersteller | Elektro-Automatik |
| Kategorie | Stromversorgungen und elektronische Lasten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick

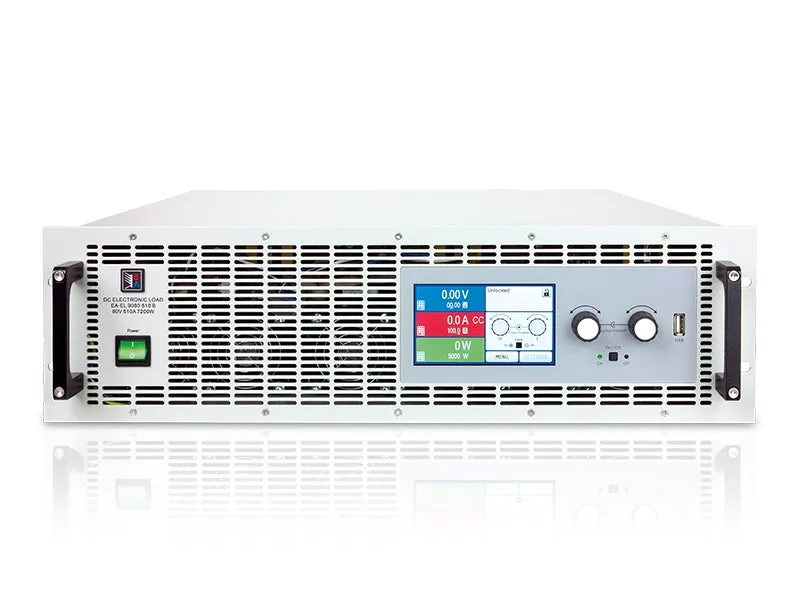

Die Elektro-Automatik EA-EL-9500-180 ist eine kompakte DC-elektronische Last aus der EA-EL 9000 B Serie, die für hochleistungs-Testanwendungen mit präziser Spannungs- und Stromregelung entwickelt wurde. Diese 500V/180A/7200W Last vereint FPGA-basierte digitale Steuerung mit einem großen farbigen TFT-Touchpanel zur intuitiven manuellen Bedienung.
Die EA-EL 9000 B Serie erhöht das Leistungs-zu-Höhen-Verhältnis im Vergleich zu früheren Modellen erheblich. 6U Rack-montierte Einheiten können bis zu 7,2 kW pro Einheit verbrauchen. Die Last bietet vier übliche Regulationsmodi (Konstantspannung, Konstantstrom, Konstantleistung und Konstantwiderstand) sowie umfangreiche digitale Steuerungsoptionen.
Hauptfunktionen
- FPGA-basierte digitale Steuerschaltung mit farbigem Touchpanel-Interface
- Vier Regulationsmodi: CV (Konstantspannung), CC (Konstantstrom), CP (Konstantleistung), CR (Konstantwiderstand)
- Funktionsgenerator für beliebige Wellenformenerstellung und tabellengesteuerte XY-Funktionen zur Simulation nichtlinearer Widerstände
- Verstellbare Schutzvorrichtungen: OVP (Überspannungsschutz), OCP (Überstromschutz), OPP (Überleistungsschutz)
- Master-Slave-Bus-Konnektivität für Parallelschaltung mehrerer Einheiten bis zu 460 kW Gesamtleistung
- Batterietestmodus mit verstrichener Zeit und Kapazitätsverfolgung in Ah
- MPP-Verfolgung für Photovoltaik-Tests mit vier Simulationsmodi
- Mehrere Steuerschnittstellen: Analog (0–5V/0–10V), USB, RS232, CAN, LAN, Profibus, DeviceNet und ModBus RTU/TCP
- Galvanisch isolierte analoge und USB-Schnittstellen
- Thermische Abstufung zur Vermeidung von Überhitzung bei maximaler Leistungsoperation
Anwendungen
- Stromversorgungsprüfung und -validierung
- Batterietest und Charakterisierung mit Entladekurvenanalyse
- Photovoltaik- (Solar-) Wechselrichter-Tests mit Maximum-Power-Point-Simulation
- Stromwandlungs- und Regelungsverifizierung
- Tests erneuerbarer Energiesysteme mit Quellen-Senken-Konfiguration mit Stromversorgungen
- Verschleiß- und Langzeitverlässlichkeitsprüfungen von Stromausrüstung
- Validierung von Automotive- und Industrie-Stromversorgungssystemen
Technische Daten
| Construction | All models are built in 19“ wide rack enclosures with 3U or 6U of height and 460 mm (18.1”) of depth, which makes them ideal for use in 19“ cabinets of various sizes, for example 42U, and for the design of systems with very high power. It's furthermore possible to build cabinet systems with mixed equipment, i.e. electronic loads and power supplies, in order to achieve the source-sink principle with high power ratings. |
| Handling (HMI) | Manual operation is done with a TFT touch panel, two rotary knobs and a pushbutton. The large color display shows all relevant set values and actual values at a glance. The whole setup is also done with the human-machine interface, as well the configuration of functions (square, triangle, sine) etc. The display is multilingual (German, English, Russian, Chinese). |
| Thermal De-rating | The devices of the EA-EL 9000 B series are equipped with thermal derating in order to avoid overheating when operating in the maximum power range. The lower the ambient temperature and the better the cooling, the higher the power that the load can take. The nominal intake power before the derating starts is defined at 21°C ambient temperature. |
| Battery Test & MPP Tracking | For purposes of testing all kinds of batteries, such as for example constant current or constant resistance discharging, the devices offer a battery test mode. This show extra values for elapsed testing time and consumed capacity (Ah). All the data can be recorded directly to USB stick. For photovoltaics related tests there is another function included as standard: MPP tracking. Four modes allow for simulation of the typical characteristics of solar inverters being connected to solar modules or panels. The function is used to determine typical operation parameters, such as the so-called Maximum Power Point and the related values Uᴍᴘᴘ, Iᴍᴘᴘ and Pᴍᴘᴘ. One of the modes even offers particular analysis with different irradiation values in form of a table with 100 points. |
| Remote Control & Connectivity | For remote control, there are by default two interface ports (1x analog, 1x USB) available on the rear of the devices, which can also be extended by optional, pluggable and retrofittable, digital interface modules (dedicated slot). For the implementation into the LabView IDE we offer ready-to-use components (VIs) to be used with the interface types USB, RS232, GPIB and Ethernet. Other IDEs and interfaces are supported by documentation about the communication protocol. Windows users can profit from the free software “EA Power Control”. It offers a feature called “Sequencing”, where the device is controlled through a semi-automatic table in CSV format. This table represents a simple test procedure and can be created and edited in MS Excel or other CSV editors and then imported into the software tool. |
| Feature | Parameter |
| Product Type | DC Electronic Load |
| Housing | 19" rack |
| Voltage (V) | 500.00 |
| Current (I) Ampere | 180.00 |
| Power (P) Watt | 7200.00 |
| Resistance (R) | Yes |
| Characteristic Curve | U/I/P autoranging |
| Human Interface | Touch panel & Menu |
| ext.control-analogue 0-5V/0-10V | Yes |
| ext.control - GPIB (IEEE488) | No |
| ext. control - USB | Yes |
| ext.control - RS232 | Yes |
| ext.control - CAN | Yes |
| ext.control - LAN | Yes |
| ext.control - Profibus | Yes |
| ext.control - DeviceNet | Yes |
| ext.control - Modbus | Yes |
| Special Feature - Function Generator | Yes |
