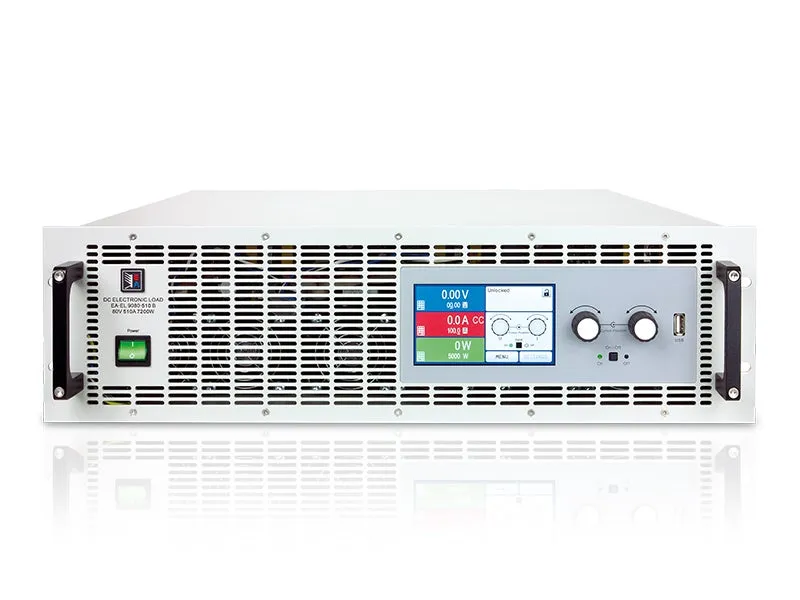

Elektro-Automatik EA-EL 9080-510 B Elektronische Last
Elektro-Automatik EA-EL 9080-510 B Electronic Load
Angebot anfragen
Elektro-Automatik EA-EL 9080-510 B programmierbare DC-Last mit 7200W Leistung, 80V/510A Bewertung, FPGA-Steuerung und Funktionsgenerator zum Testen von Stromversorgungen.
Produktdetails
| Modell | EA-EL 9080-510 B |
| Hersteller | Elektro-Automatik |
| Kategorie | Stromversorgungen und elektronische Lasten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die EA-EL 9000 B Serie sind programmierbare DC-elektronische Lasten in 19" Rack-Gehäusen. Sie sind für verschiedene Anwendungen entwickelt und verfügen über einen FPGA-basierten digitalen Steuerschaltkreis mit umfassenden Fähigkeiten einschließlich Funktionsgenerierung, vier Betriebsmodi (CV, CC, CP, CR) und analoge sowie digitale Schnittstellen für umfassende Testlösungen.
Die EA-EL 9080-510 B ist eine 3U Slave-Einheit, die bis zu 7,2 kW DC-Leistung verbrauchen kann, mit einem Spannungsbereich von 0-80V und Stromkapazität bis 510A. Sie verfügt über ein großes Farb-TFT-Touchscreen für intuitive Bedienung und unterstützt Parallel-Konfiguration über Master-Slave-Bus-Architektur für höhere Leistungs-Testanwendungen.
Hauptmerkmale
- FPGA-basierter digitaler Steuerschaltkreis für erweiterte Funktionalität und Präzision
- Hohe Leistungsfähigkeit: 7200W Maximum (4500W @ 21°C, 3600W @ 35°C)
- Breite Eingangsspezifikationen: 0-80V Spannung, 0-510A Strom, 0,015-5Ω Widerstandsbereich
- Vier Betriebsmodi: konstante Spannung (CV), konstanter Strom (CC), konstante Leistung (CP), konstanter Widerstand (CR)
- Farb-TFT-Touchscreen mit mehrsprachigen Menüunterstützung (Deutsch, Englisch, Russisch, Chinesisch)
- Umfassender Funktionsgenerator einschließlich Sinus-, Dreieck-, Rechteck- und beliebige Wellenformen
- Anpassbare Schutzvorrichtungen: Überspannungsschutz (OVP), Überstromschutz (OCP), Überleistungsschutz (OPP)
- Batterietestmodus mit Kapazitätsmessung und Solar-MPP-Tracking-Fähigkeit
- Mehrere Schnittstellenoptionen: analog (0-5V/0-10V), USB, RS232, CAN, LAN, Profibus, DeviceNet und ModBus
- Master-Slave-Bus für Parallelschaltung mehrerer Einheiten bis zu 460 kW insgesamt
- Thermische Herabstufung zum Schutz vor Überhitzung während maximaler Leistungsbetrieb
- SCPI und ModBus Befehlssätze für Fernsteuerung und Automatisierung
Anwendungen
- Testsysteme für Stromversorgungen, Validierung und Charakterisierung
- Batterieentlade-Tests und Kapazitätsmessung
- Photovoltaik-Systemsimulation mit MPP-Tracking-Analyse
- Elektronische Geräte-Lastsimulation und Belastungstests
- Strom- und Leistungsverbrauchsmessung und -Analyse
Technische Daten
| Construction | All models are built in 19“ wide rack enclosures with 3U or 6U of height and 460 mm (18.1”) of depth, which makes them ideal for use in 19“ cabinets of various sizes, for example 42U, and for the design of systems with very high power. It's furthermore possible to build cabinet systems with mixed equipment, i.e. electronic loads and power supplies, in order to achieve the source-sink principle with high power ratings. |
| Handling (HMI) | Manual operation is done with a TFT touch panel, two rotary knobs and a pushbutton. The large color display shows all relevant set values and actual values at a glance. The whole setup is also done with the human-machine interface, as well the configuration of functions (square, triangle, sine) etc. The display is multilingual (German, English, Russian, Chinese). |
| Thermal De-rating | The devices of the EA-EL 9000 B series are equipped with thermal derating in order to avoid overheating when operating in the maximum power range. The lower the ambient temperature and the better the cooling, the higher the power that the load can take. The nominal intake power before the derating starts is defined at 21°C ambient temperature. |
| Battery Test & MPP Tracking | For purposes of testing all kinds of batteries, such as for example constant current or constant resistance discharging, the devices offer a battery test mode. This show extra values for elapsed testing time and consumed capacity (Ah). All the data can be recorded directly to USB stick. For photovoltaics related tests there is another function included as standard: MPP tracking. Four modes allow for simulation of the typical characteristics of solar inverters being connected to solar modules or panels. The function is used to determine typical operation parameters, such as the so-called Maximum Power Point and the related values Uᴍᴘᴘ, Iᴍᴘᴘ and Pᴍᴘᴘ. One of the modes even offers particular analysis with different irradiation values in form of a table with 100 points. |
| Remote Control & Connectivity | For remote control, there are by default two interface ports (1x analog, 1x USB) available on the rear of the devices, which can also be extended by optional, pluggable and retrofittable, digital interface modules (dedicated slot). For the implementation into the LabView IDE we offer ready-to-use components (VIs) to be used with the interface types USB, RS232, GPIB and Ethernet. Other IDEs and interfaces are supported by documentation about the communication protocol. Windows users can profit from the free software “EA Power Control”. It offers a feature called “Sequencing”, where the device is controlled through a semi-automatic table in CSV format. This table represents a simple test procedure and can be created and edited in MS Excel or other CSV editors and then imported into the software tool. |
| Feature | Parameter |
| Product Type | DC Electronic Load |
| Housing | 19" rack |
| Voltage (U) | 80.00 |
| Current (I) Ampere | 510.00 |
| Power (P) Watt | 7200.00 |
| Resistance (R) | Yes |
| Characteristic Curve | U/I/P autoranging |
| Human Interface | Touch panel & Menu |
| ext.control-analogue 0-5V/0-10V | Yes |
| ext.control - GPIB (IEEE488) | No |
| ext. control - USB | Yes |
| ext.control - RS232 | Yes |
| ext.control - CAN | Yes |
| ext.control - LAN | Yes |
| ext.control - Profibus | Yes |
| ext.control - DeviceNet | Yes |
| ext.control - Modbus | Yes |
| Special Feature - Function Generator | Yes |
