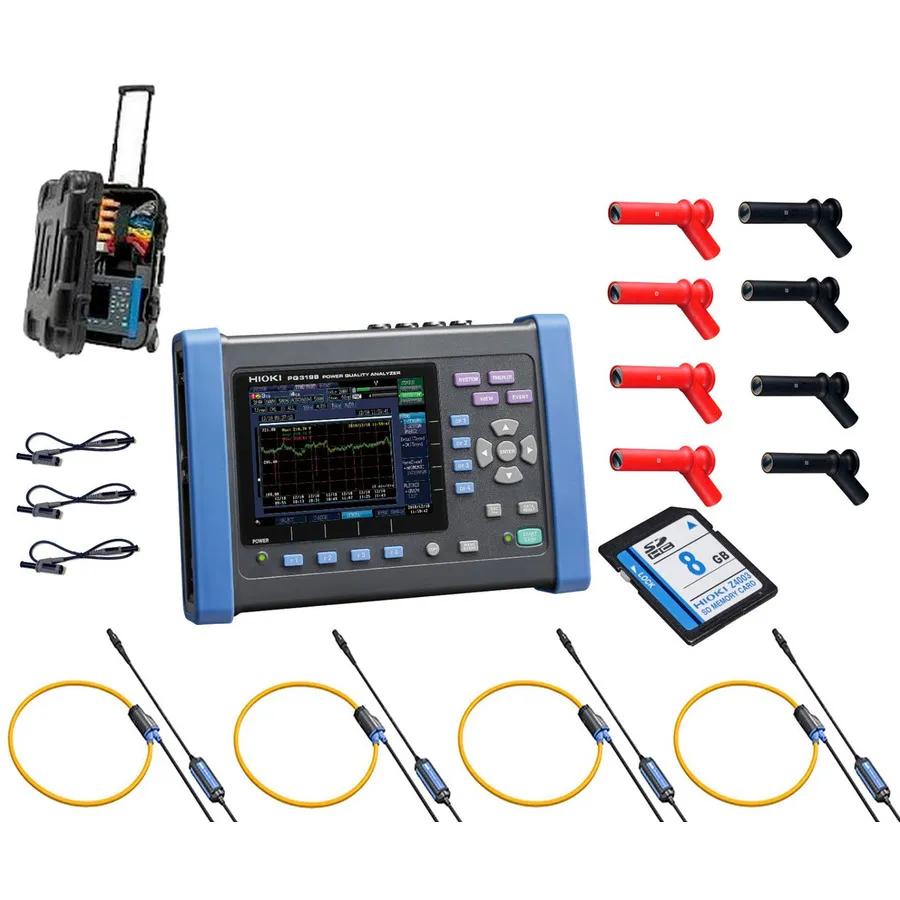

Hioki PQ3198/6000 KIT Stromqualitäts-Analysator-Set

Übersicht

Der Hioki PQ3198 ist ein umfassender Stromqualitäts-Analysator für die Messung von ein- bis dreiphasigen Stromversorgungssystemen mit hoher Präzision und Genauigkeit. Dieses Set ermöglicht die Überwachung und Aufzeichnung von Stromversorgungsanomalien, sodass diese schnell untersucht und bewertet werden können. Es misst Spannungsabfälle, Flimmern, Oberschwingungen und Transienten-Ereignisse für vollständige Stromversorgungsdiagnose.

Hauptmerkmale

• IEC61000-4-30 Klasse A Standard Konformität für Stromqualitätsverifizierung
• Hohe Genauigkeit: Spannung ±0,1% nominal, Strom ±0,1% Ablesung ±0,1% voller Bereich, Leistung ±0,2% Ablesung ±0,1% voller Bereich
• Breitband-Spannungsbereich für Messung von Hochordnungs-Harmonische-Komponenten bis 80 kHz
• Maximum 6000 V Spitzen-Transienten-Spannungsmessung bis 700 kHz
• Messung bis 6000 A AC mit flexiblen Stromsensoren
• Zwei unabhängige Leistungsmessungssysteme für Kanäle 1-3 und Kanal 4
• Wechselrichter-Messfähigkeit: 40-70 Hz Grundfrequenz, bis zu 20 kHz Trägerfrequenz
• Kontinuierliche lückenlose Datenaufzeichnung
• Gebündelte PQ ONE Software-Anwendung für einfache Berichtsgenerierung
• Optionaler GPS BOX zur Synchronisierung mehrerer Geräte

Anwendungen

• Drehstrom-Elektrostromversorgungssystem Überwachung und Diagnose
• Stromqualitätsbewertung und Oberschwingungsverzerrungsanalyse
• Spannungsabfall-, Spannungsanstieg- und Flimmererkennung
• Wechselrichter- und Variable Frequenz-Antrieb (VFD) Leistungsbewertung
• Stromversorgungsanomalie-Fehlerbehebung und Untersuchung

Mitgelieferte Zubehöre

• 4x CT7045 6000 A AC Stromsensoren
• 3x L1021-02 Patch-Kabel
• Z4003 8 GB SD-Speicherkarte
• 4x 9804-01 Magnetische Spannungskabel-Spitzadapter (rot)
• 4x 9804-02 Magnetische Spannungskabel-Spitzadapter (schwarz)
• PW3198 HC Hartschalenkoffer
