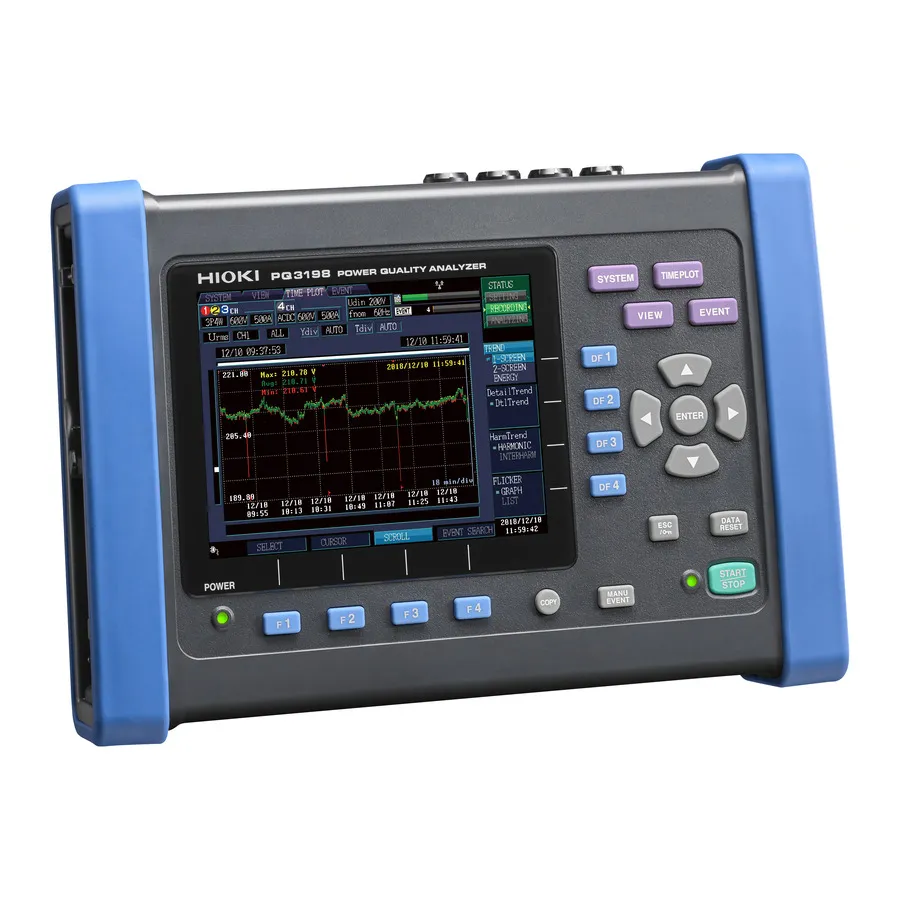

Hioki PQ3198 Stromqualitäts-Analysator

Übersicht

Der Hioki PQ3198 ist ein robuster Stromqualitäts-Analysator für Feldpersonal zur Analyse von Stromeigenschaften in komplexen Systemen. Er erfasst zuverlässig alle Stromanomalien, einschließlich momentaner Unterbrechungen, Spannungsabfälle und Frequenzschwankungen, während er Trends aufzeichnet, um die Ursachen unerwarteter Ausrüstungsfehler zu untersuchen.

Mit Klasse A Konformität gemäß IEC 61000-4-30 Ed. 2 führt der PQ3198 Standard-Messaufgaben durch, einschließlich lückenloser kontinuierlicher Berechnung, Ereigniserkennung (Spannungsanstiege, Spannungsabfälle, Unterbrechungen) und GPS-basierter Zeitsynchronisierung. Der isolierte vierte Spannungskanal ermöglicht gleichzeitige Messung von Leistung und Effizienz über zwei Schaltkreise mit unterschiedlichen Spannungen, wie AC-Eingang und DC-Ausgang von EV-Schnellladegeräten.

Hauptmerkmale

• Klasse A Konformität mit IEC 61000-4-30 Ed. 2 Standard
• Spannungsbereich: 0–600V RMS mit ±0,1% Genauigkeit
• Strommessung: 500 mA bis 5 kA AC (Sensor abhängig)
• Isolierter vierter Spannungskanal für Zwei-Schaltkreis-Leistungs- und Effizienzmesung
• Breitband-Spannungsmessung von 2 kHz bis 80 kHz für Hochordnungs-Oberschwingungen
• Spitzenwert-Transienten-Spannungsmessung bis zu 6000V (erfordert optionale Sensoren)
• Unterstützt 40–70 Hz Grundfrequenz mit bis zu 20 kHz Trägerfrequenz für Wechselrichter-Messung
• Gleichzeitige Aufzeichnung von Ereigniswellenformen und Trendgraphen
• Automatische Sensorrkennung zur Vermeidung von Messfehlern
• GPS optional für Zeitsynchronisierung
• Mitgelieferte PQ ONE Software für detaillierte Datenanalyse und Berichtsgenerierung

Anwendungen

• Stromqualitätsüberwachung und Bewertung für Netzintegration
• Analyse von erneuerbaren Energiequellen und EV-Ladestationen
• Ein-/Ausgangs-Effizienzverifizierung von Stromkonversionssystemen
• Harmonische und Anomalie-Untersuchung in Elektrosystemen
• Feldfehlerbehebung bei Stromversorgung und Ausrüstungsproblemen
