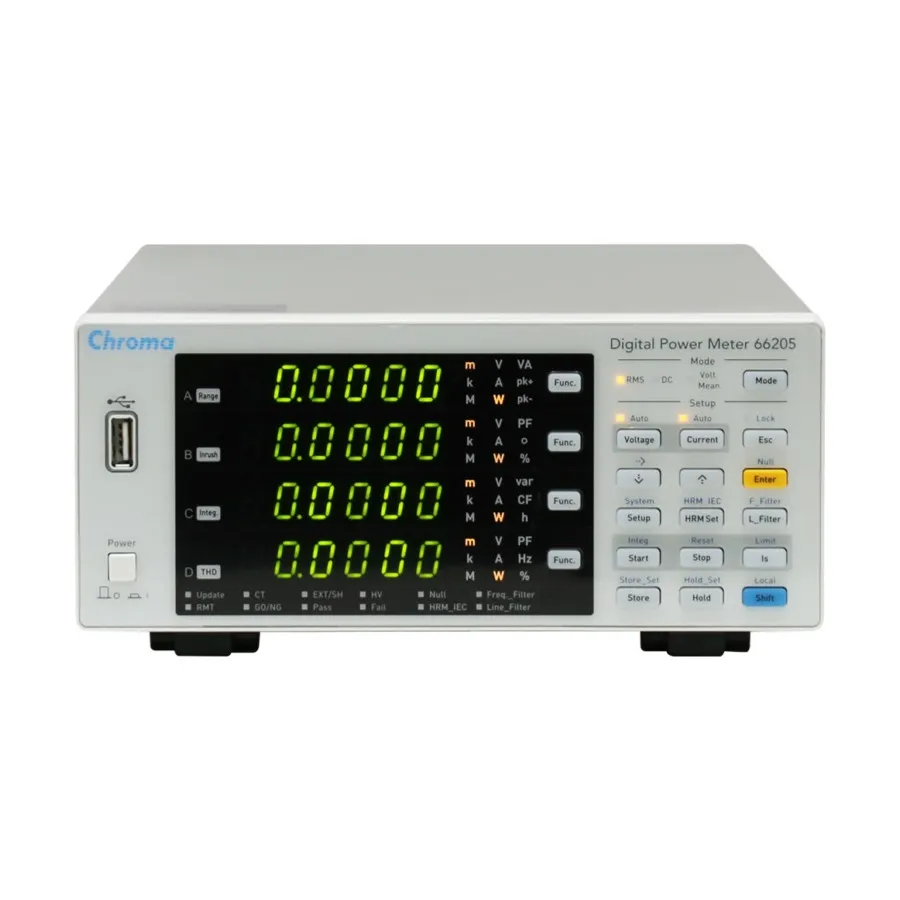

Chroma 66205 Digitales Leistungsmessgerät

Überblick

Das Chroma 66205 ist ein Leistungsmessgerät der nächsten Generation aus der 66200-Serie, entwickelt für hochgenaue Leistungsmessungen nach IEC 62301 und EN50564-Standards. Es verfügt über moderne DSP-Technologie mit 16-Bit-Wandlern und Abtastraten bis zu 250 kHz und unterstützt Spannungsbereiche bis 600V und Strommessung bis 30A.

Das 66205 bietet außergewöhnliche Leistung für F&E-, Produktions- und Qualitätskontrollanwendungen, die präzise Leistungsanalyse erfordern. Seine Smart Range-Funktion optimiert automatisch die Messgenauigkeit während der Leistungsintegration, während umfassende harmonische Messfähigkeiten (bis 100. Ordnung) die Einhaltung internationaler Standards und präzise Analyse von Schaltnetzteilen und modernen elektronischen Geräten gewährleisten.

Hauptmerkmale

• Einkanalige hochgenaue Leistungsmessung
• Spannungsbereiche: 15, 30, 60, 150, 300, 600 Vrms (1200V mit optionalem Adapter)
• Strombereiche: 0,005 bis 30 Arms mit 5 mA Minimum
• DC bis 10 kHz Frequenzbereich mit 250 kHz Abtastrate
• 0,1 mW Leistungsauflösung mit niedriger Bereichsfehler (0,05%)
• Smart Range-Funktion für automatische Bereichswahl bei Leistungsintegressionsmessungen
• Harmonische Messung bis zur 100. Ordnung mit 5 Hz Frequenzauflösung
• IEC 61000-3-2 konformer Netzfilter (AUS, 500 Hz, 5,5 kHz)
• THD- und benutzerdefinierte Harmonische-Verzerrungsmessung
• Einschaltstrom- und Energiemessungen
• Mehrfache Schnittstellen: GPIB, USB (Host mit Datenregistrierung), RS232, LAN (optional)
• Unterstützung für externe Stromwandler und CT/DCCT-Sensoren
• Graphische Softpanel-Software für Steuerung, Visualisierung und Datenaufzeichnung
• Automatische Vorkomplianztests pro IEC 61000-3-2

Anwendungen

• Energieeffizienz- und Standby-Leistungsmessung per IEC 62301
• Harmonische Konformitätstests und Leistungsqualitätsanalyse
• Leistungseffizienz-Charakterisierung von Schaltkonvertern
• F&E-Validierung und Produktionstests
• Qualitätskontrolle und Standards-Konformitätsprüfung
• ENERGY STAR und ErP-Anforderungsüberprüfung

Messparameter

Das 66205 bietet umfassende Messfähigkeiten einschließlich Vrms, Vpeak (positiv und negativ), Spannungsharmonische, V_THD, Spannungs-Crest-Faktor, Irms, Ipeak (positiv und negativ), Stromharmonische, I_THD, Strom-Crest-Faktor, Wirkleistung (W), Scheinleistung (VA), Blindleistung (VAR), Leistungsfaktor, Spannungs- und Stromfrequenz, Energie (Wh und Ah) und Phasenwinkel.
