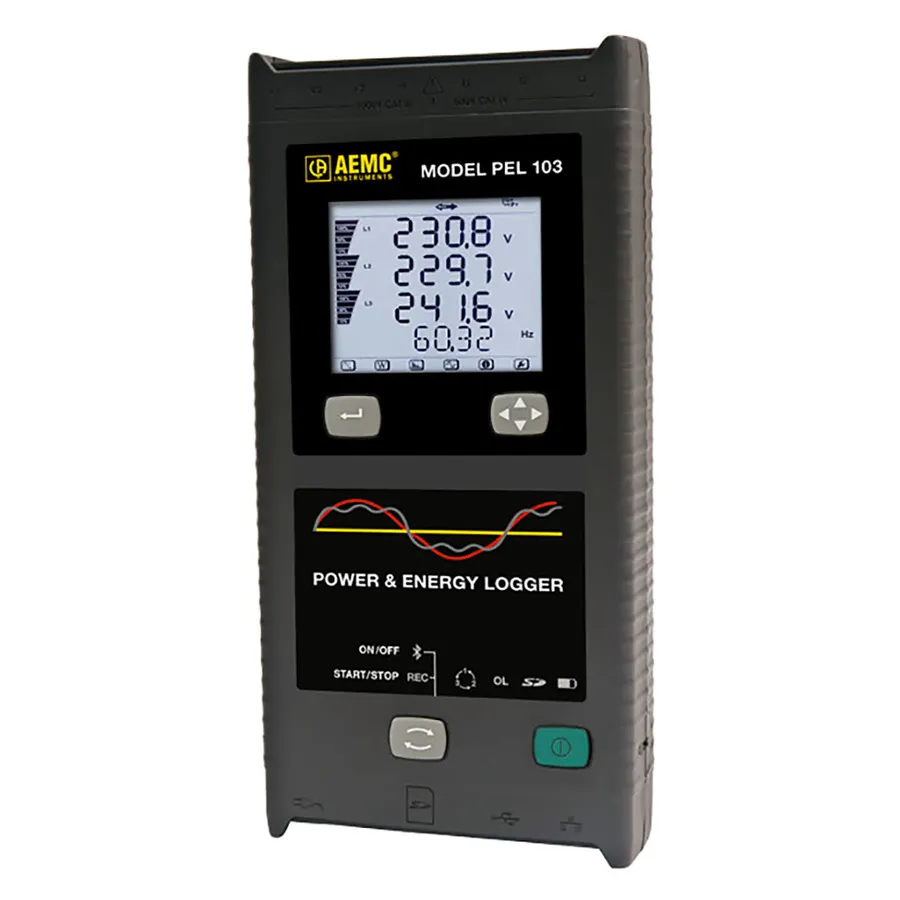

AEMC PEL 103 Leistungs- und Energiemessgerät

Übersicht

Das AEMC PEL 103 ist ein tragbares Leistungs- und Energiemessgerät für ein-, zwei- (Split-Phase) und dreiphasige Elektrosysteme. Ideal für Elektriker, Ingenieure und Auftragnehmer bei der Überwachung, Aufrüstung und Energieprüfung von Gebäudesystemen, misst und protokolliert das PEL 103 alle wichtigen Energiedaten mit LCD-Display und integrierten Stromsensoren.

Hauptmerkmale

• Ein-, zwei- (Split-Phase) und dreiphasige (Y, Delta) Leistungsprotokollierungsfähigkeiten
• True RMS Spannungs- und Strommessungen mit drei Spannungskanälen und drei Stromkanälen
• Leistungsmessungen: kVA, kW und kvar
• Energiemessungen: kWh (Quelle, Last), kVAh und kvarh mit Quadrantenangabe
• Leistungsfaktor (PF) und Verschiebungs-Leistungsfaktor (DPF) Berechnung
• Oberschwingungsanalyse bis zur 50. Oberschwingung mit einzelnen Oberschwingungen % Aufzeichnung
• Frequenz- und Gesamtklirrfaktor (THD) Überwachung
• CAT III 1000V und CAT IV 600V für sichere Verwendung in verschiedenen Umgebungen
• Drahtlose Verbindung: USB, LAN, Ethernet und Bluetooth (bis zu 300 ft Reichweite)
• Erweiterbare Speicherung mit 8GB SD-Karte (erweiterbar auf 32GB)
• Magnetisches Gehäuse zur Montage in Stromverteilungstafeln
• DataView® Software für Echtzeit-Überwachung, Konfiguration und benutzerdefinierte Berichtsgenerierung

Anwendungen

• Überwachung und Aufrüstung von Gebäudesystemen
• Wohn- und Gewerbeenergieprüfungen
• Basismessstudien von Elektrosystemen
• Last-Profilierung und Lastanalyse
• Stromqualitäts- und Oberschwingungsüberwachung
• Konformitätsverifizierung für NEC Code 220.87

Enthaltenes Zubehör

• Drei MiniFlex® MA193-10-BK Stromsensoren
• Klassische Werkzeugtasche
• 5 ft USB-Kabel
• Vier schwarze Testleitungen mit Krokodilklemmen
• 5 ft 115V Stromkabel
• Zwölf farbcodierte Eingabe-ID-Markierungen
• 8 GB SD-Karte mit USB-Leser
• USB-Laufwerk mit DataView® Software und Benutzerhandbuch
• Schnellstartanleitung
