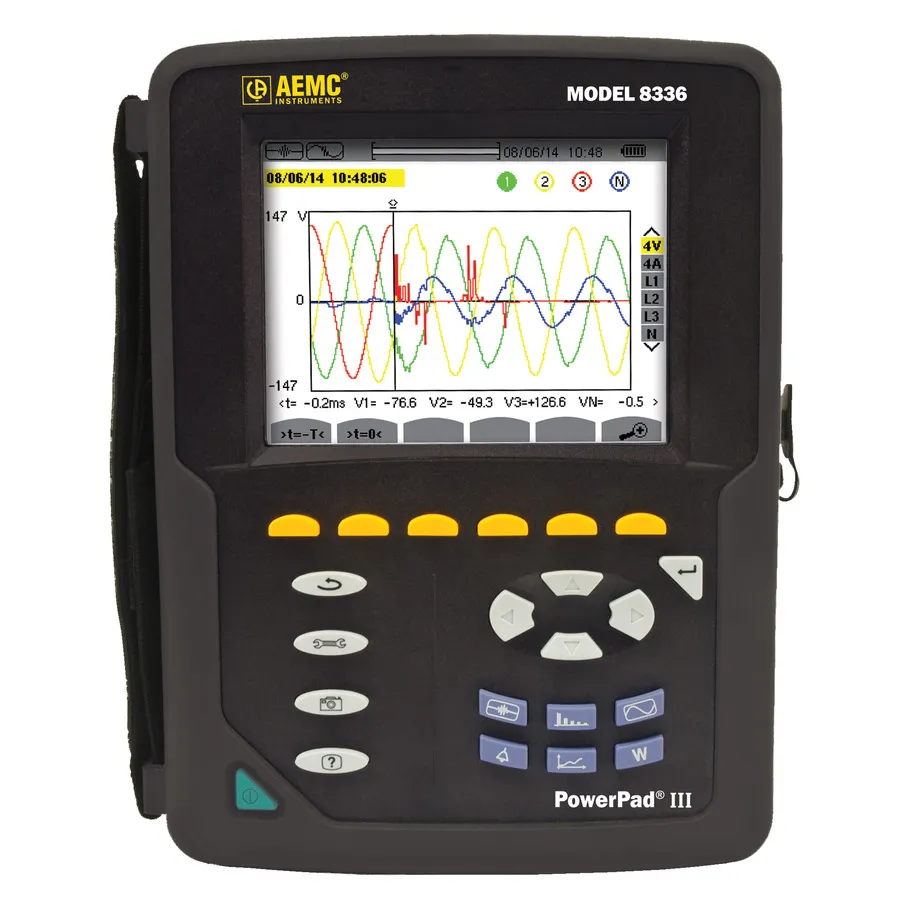

AEMC 8336 PowerPad III Stromqualitätsanalysator

Übersicht

Der AEMC 8336 PowerPad III ist ein kompakter, stoßfester dreiphasiger Stromqualitätsanalysator für Techniker und Ingenieure. Er misst und diagnostiziert Stromqualitätsprobleme in ein-, zwei- oder dreiphasigen Netzen mit fünf Spannungs- und vier Stromeingängen. Das Messgerät ist nach IEC 61000-4-30 Klasse B zertifiziert und sicherheitszertifiziert bis 600V CAT IV.

Hauptmerkmale

• Echte RMS-Messungen im ein-, zwei- und dreiphasigen Betrieb bei 256 Abtastungen pro Zyklus, plus DC
• Echtzeit-Farbwellenformen und On-Screen-Setup
• Automatische Stromsensor-Erkennung und Skalierung
• Spannungs-, Strom- und Leistungsharmonische bis zur 50. Ordnung mit Echtzeit-Anzeige
• Transientenerfassung bis 1/256 eines Zyklus mit Speicherung von bis zu 210 Ereignissen
• 2-GB interner Speicher für umfassende Datenprotokollierung und Trendaufzeichnung
• Zeigerdiagramm-Anzeige und Leistungsmessungen (kVA, kvar, kW, kVAh, kvarh, kWh)
• Phasenunausgeglichenheit und K-Faktor-Analyse mit Flimmeranzeige
• Alarmüberwachung, Überspannungs- und Spannungseinbruch-Erkennung mit Ereignisprotokollierung
• Bildschirmaufnahmefunktion zur Erfassung von Wellenformen
• DataView®-Software für Konfiguration, Analyse und Berichterstellung

Anwendungen

• Stromqualitätsdiagnose in dreiphasigen Elektrosystemen
• Harmonische Verzerrung und Transientenanalyse
• Stromverbrauchs- und Effizienzüberwachung
• Fehlersuche und Wartung von Elektrosystemen
