Passive Sonden

Passive Oszilloskop-Sonden sind die am weitesten verbreiteten Sonden in der Elektronik-Test und Messung. Sie bestehen aus einem resistiv-kapazitiven Spannungsteiler-Netzwerk – typischerweise mit 10:1 oder 100:1 Dämpfung – verbunden mit einem koaxialen Kabel, das den Oszilloskop-Eingang speist. Weil sie keine aktiven Komponenten enthalten, sind Passiv-Sonden robust, kostengünstig und einfach zu bedienen, was sie zu Standard-Ausrüstung für allgemeine Bank-Messung und Feldservice-Anwendungen macht.

Standard-Passiv-Sonden eignen sich zur Messung von Signalen bis zu einigen hundert MHz und sind in einer großen Vielfalt von Eingangkapazität und Spitzen-Konfigurationen verfügbar. Hochspannungs-Passiv-Sonden, wie die Tektronix P6015A, erweitern die Messfähigkeit in den Kilovolt-Bereich für Stromversorgungs- und Hochspannungs-Elektronik-Anwendungen. Passive Sonden von Keysight, Tektronix, Fluke und Pico Technology sind über einen breiten Bandbreitenbereich verfügbar, um spezifische Oszilloskop-Eingangs-Spezifikationen und Messanforderungen zu erfüllen.

Typische Anwendungen

Allgemeine Bank-Elektronik – Messung von Signalpegeln, Timing-Beziehungen und Wellenformformen während PCB-Design, Überprüfung und Reparatur
Leistungselektronik und Hochspannungssysteme – Hochspannungs-Passiv-Sonden zur sicheren Messung von Gleichrichter-Ausgängen, Transformator-Sekundären und Umrichter-Schienen
Feldservice und Wartung – Tragbare Passiv-Sonden zur Fehlerbehebung in Industrie-Steuertafeln, Motor-Controllern und Gebäudeautomations-Systemen
Bildungslaboratorien – Standard-Passiv-Sonden zur Vermittlung von Oszilloskop-Grundlagen an Universitäts- und technischen Trainingsumgebungen
Consumer- und Industrie-Elektronik-Reparatur – Diagnose von Audio-, Video-, Strom- und Kommunikations-Schaltungen bei typischen Signalpegeln

Beliebte Marken

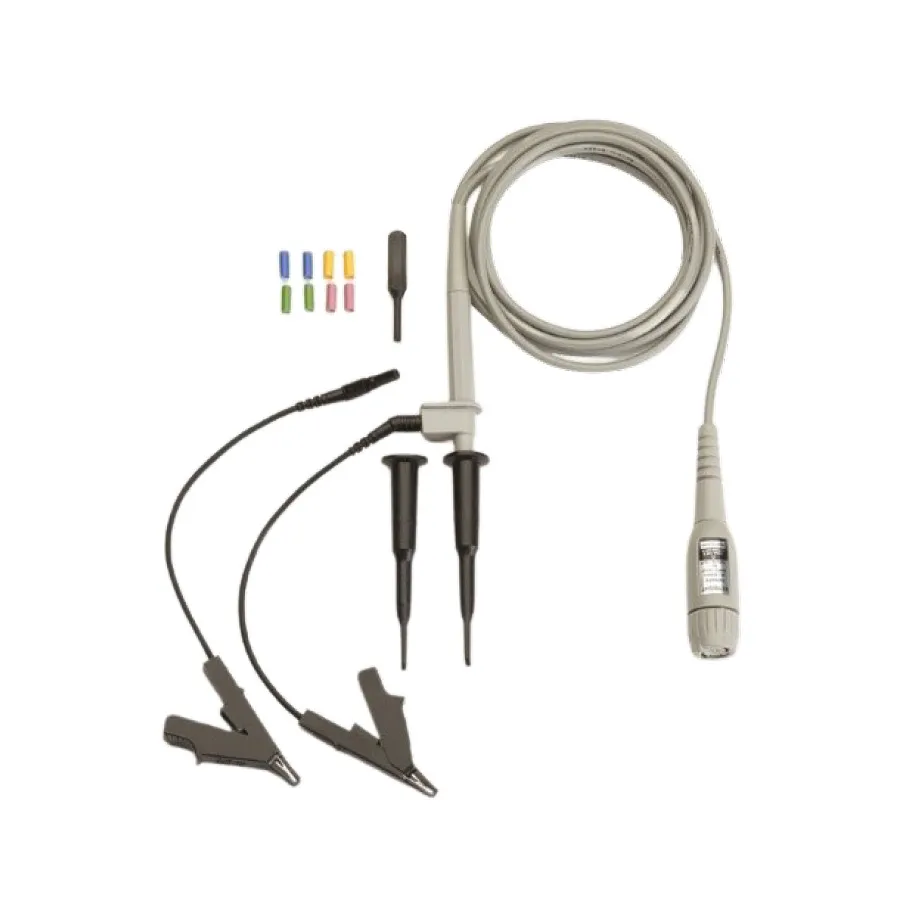

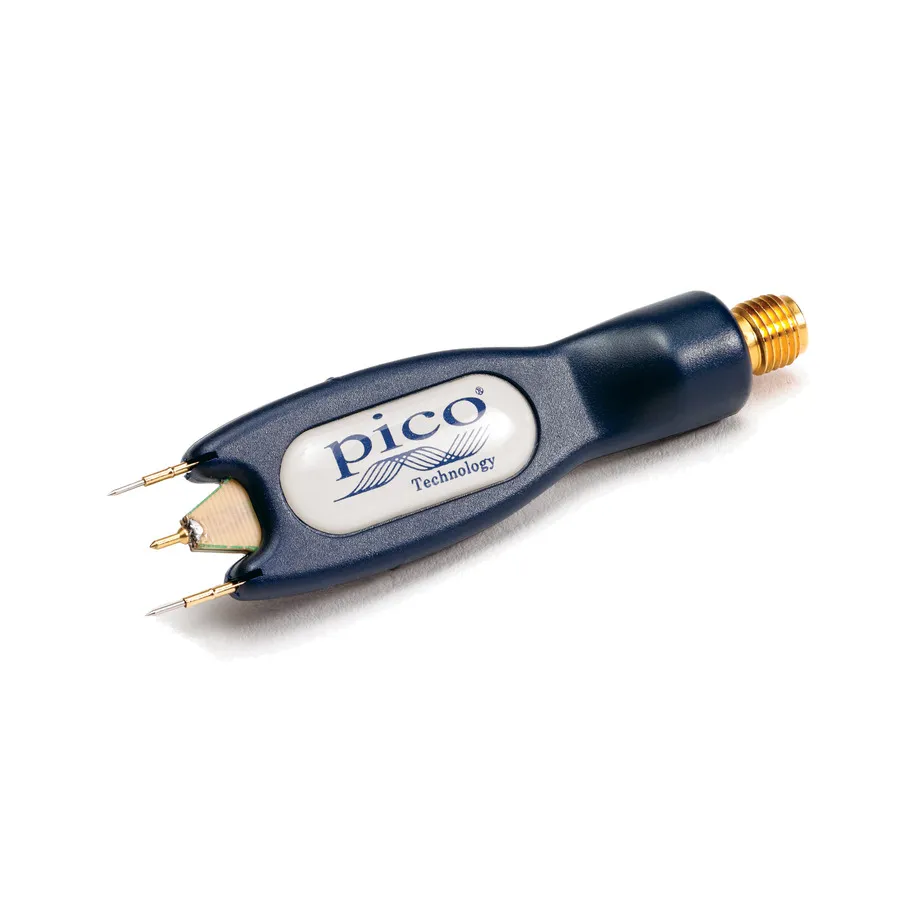

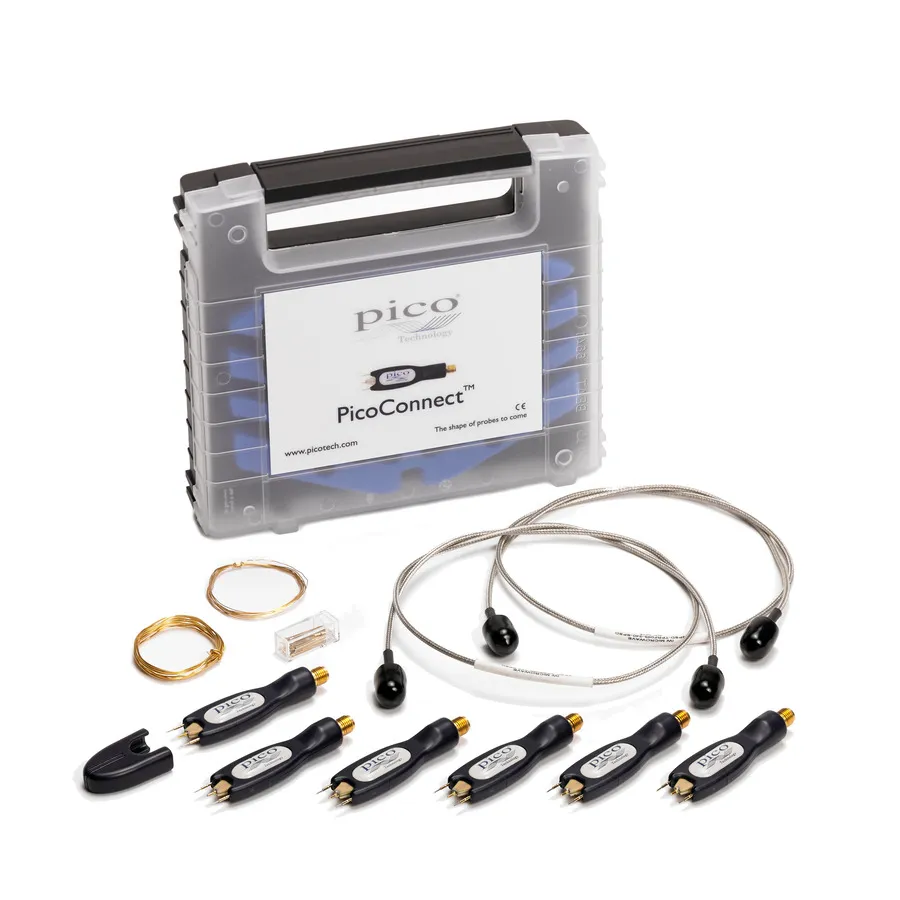

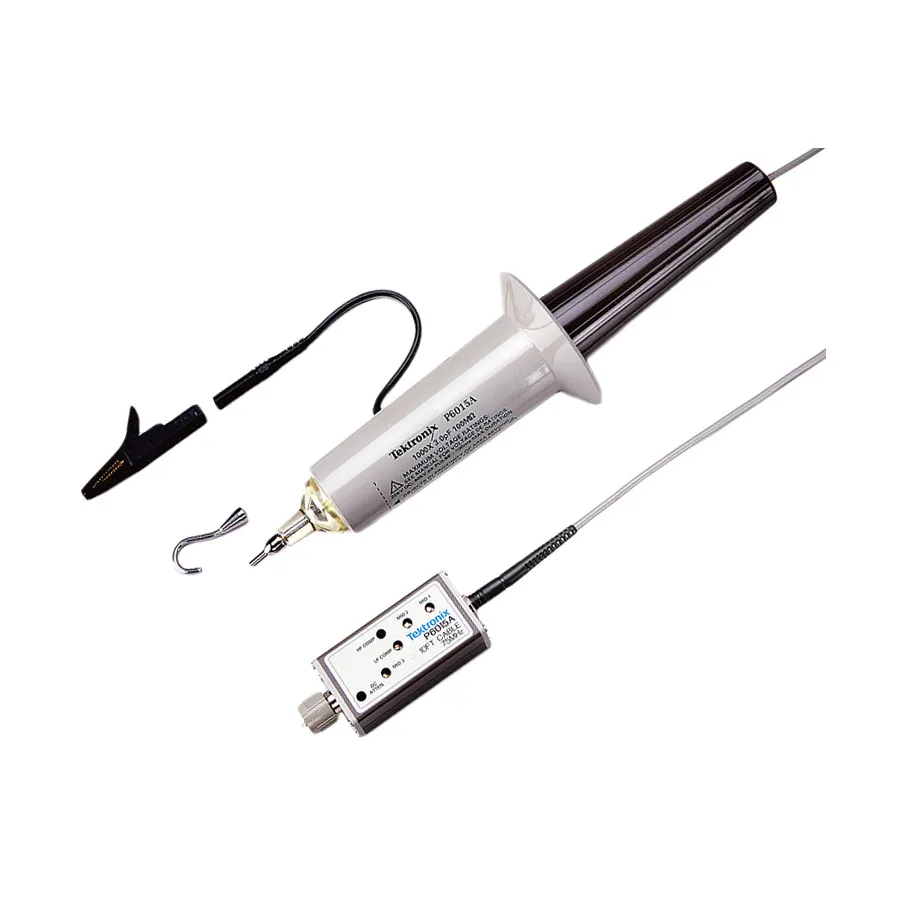

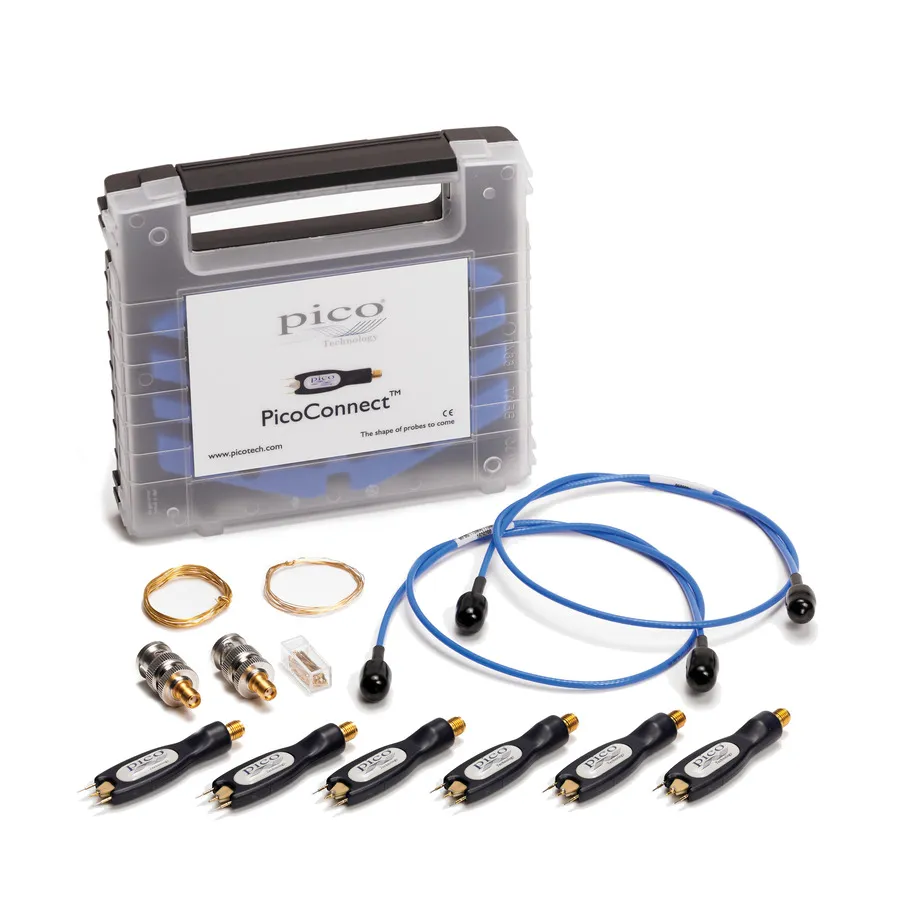

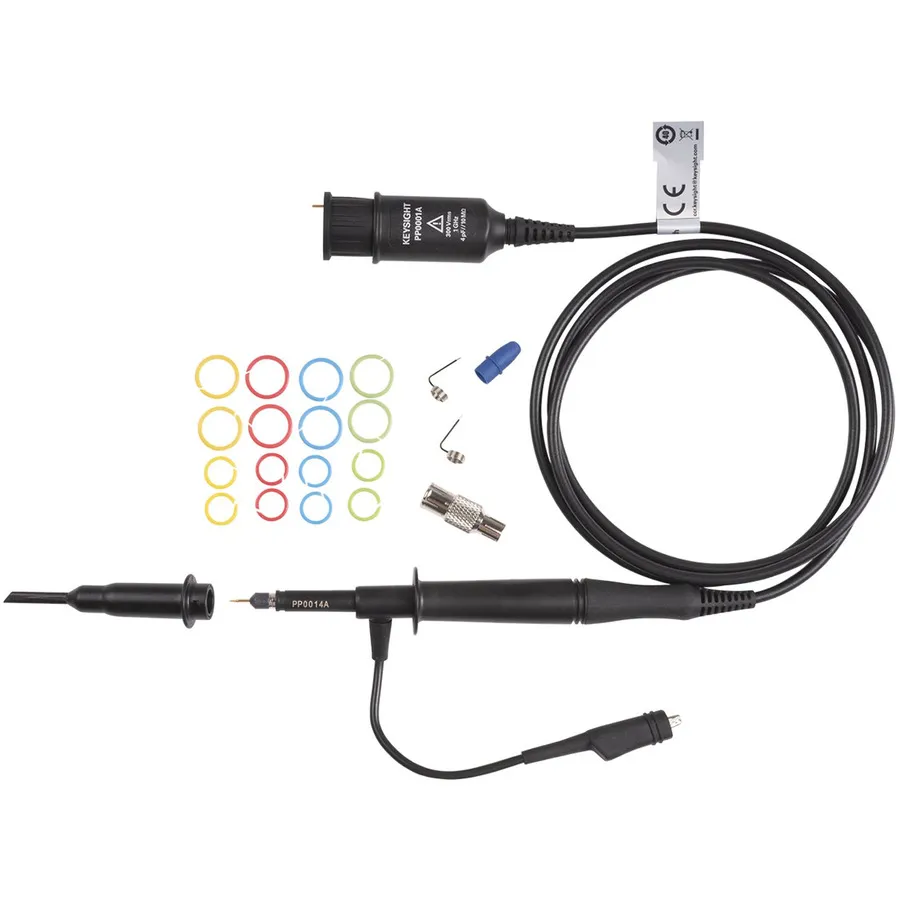

Die Tektronix P6015A ist eine weit verbreitete Hochspannungs-Passiv-Sonde mit einer Spannungsverhältnisklassifizierung bis 20 kV Spitzenwert. Die N7007A von Keysight bietet 400 MHz Bandbreite für allgemeine Anwendungen. Die Pico Connect-Serie von Pico Technology deckt Passiv-Sonden-Anforderungen für PicoScope-Instrumente über Standard- und höhere Bandbreiten-Anforderungen ab. Fluke bietet Passiv-Strom-Zangensonden, die sich für Feldmess-Anwendungen eignen.
