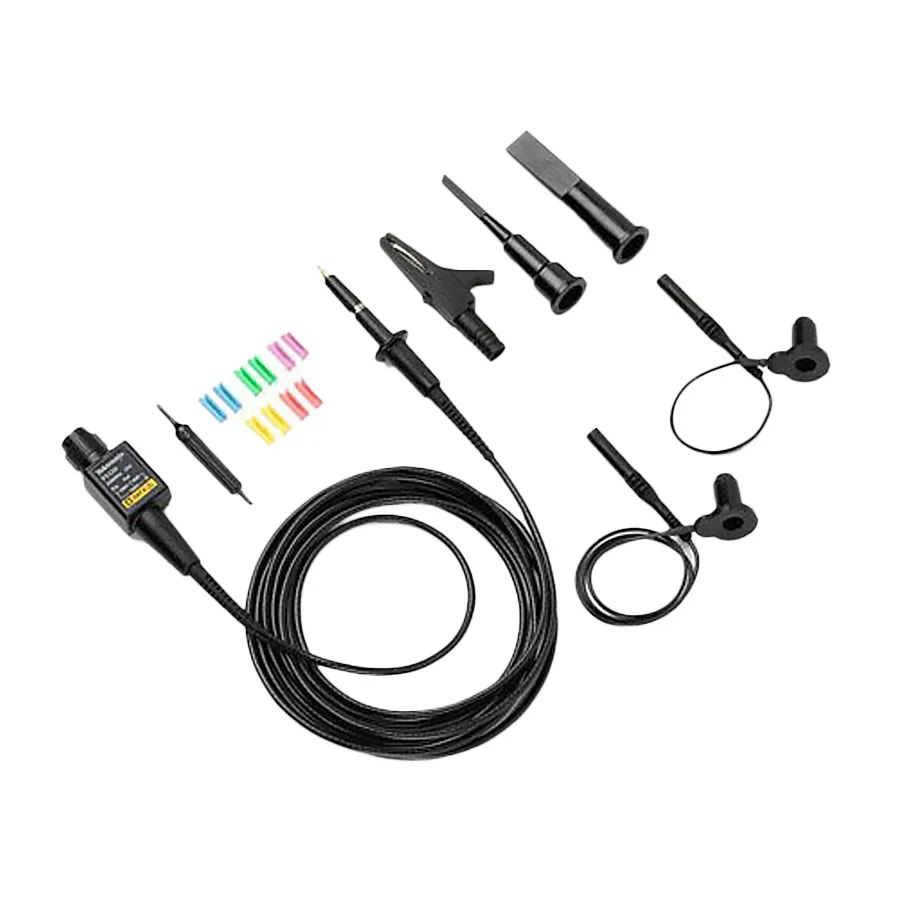

Tektronix TPP0850 800-MHz-Passiv-Sonde
Tektronix TPP0850 800MHz Passive Probe
Angebot anfragen
Die Tektronix TPP0850 ist eine 800-MHz-Hochspannungs-Passiv-Sonde mit 1000 VRMS CAT II Rating, 1,8 pF Belastung, entwickelt für Power-Halbleiter- und Stromversorgungstests.
Produktdetails
| Modell | TPP0850 |
| Hersteller | Tektronix |
| Kategorie | Oszilloskop-Sonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Tektronix TPP0850 ist eine 800-MHz-Hochspannungs-Passiv-Sonde für das Testen von Leistungshalbleitern, Schaltteilen in Stromversorgungen und modernen Hochspannungsleistungsanwendungen. Mit einem 1000 VRMS CAT II Rating und nur 1,8 pF Eingangskapazität bietet die TPP0850 sichere und genaue Messungen auf Schaltkreisen, die bei 1200 VRMS und höher arbeiten.
Hauptmerkmale
- 800 MHz Bandbreite zur Erfassung schneller Schaltübergänge
- 1000 VRMS CAT II Eingangsspannungsrating für Hochspannungssicherheit
- 50x Dämpfungsfaktor für optimale Signalaufbereitung von Hochspannungssignalen
- 1,8 pF Eingangskapazität für minimale Auswirkung auf den Schaltkreis
- Fähig, Signale bis zu 2500 Vpeak zu messen
- Entwickelt für die Verwendung mit MSO/DPO5000 und MSO/DPO4000B Oszilloskopen
Anwendungen
- Stromversorgungsdesign und -verifizierung
- Motortreiberschaltungen
- Design elektronischer Vorschaltgeräte
- Leistungshalbleitertests
- Schaltregler-Steuerschaltungen
- Unterbrechungsfreie Stromversorgungssysteme (UPS)
- Stromwandlerdesign
Technische Daten
| Bandwidth | 800 MHz |
| Attenuation | 50X |
| Input Capacitance | 1.8 pF |
| Maximum Input Voltage | 1000 V |
| Cable Length | 1.3 m |
| Series | TPP Series |
| Input Impedance | 40 MΩ |
| Operating Temperature Range | -10-55°C |
| Relative Humidity Range | 5-95% |
| Risetime | 0.525 ns |
| Series Compatibility | 5 Series MSO, 5 Series MSO Low Profile, MDO3000, MDO4000C, MSO/DPO5000B, MSO4000B |
| Type | Passive Probe |
| Warranty | 1 Year |
