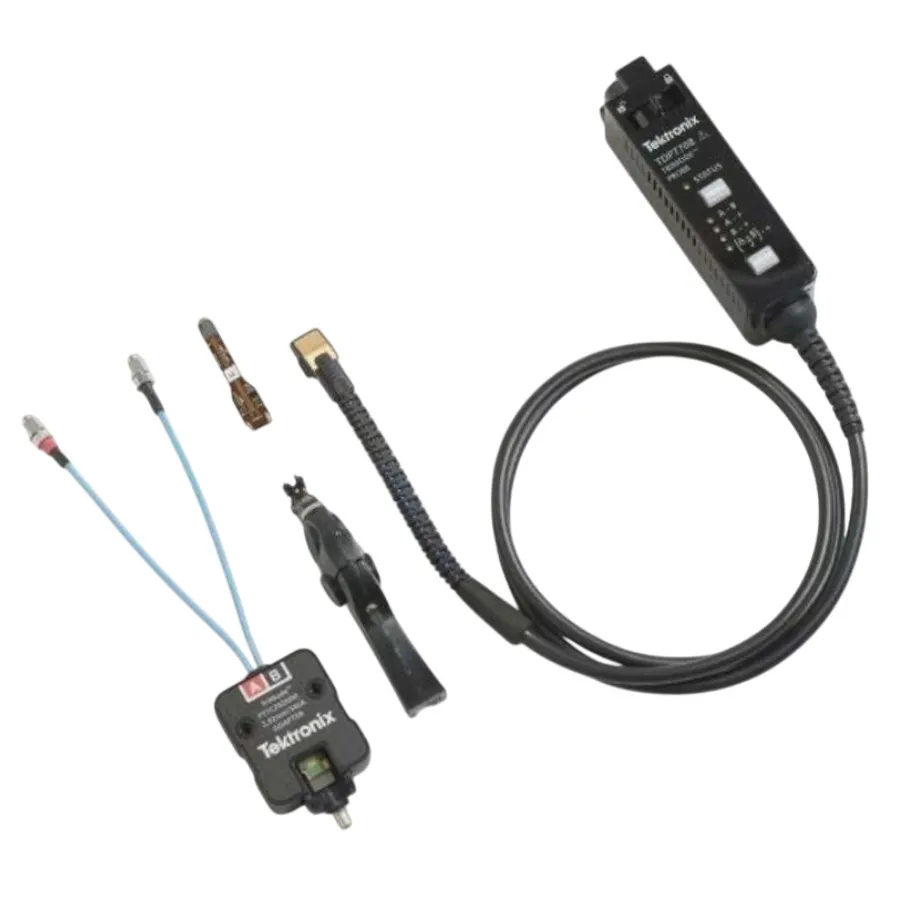

Tektronix TDP7704 TriMode Sonde

Übersicht

Das Tektronix TDP7704 ist eine hochfrequente TriMode Sonde, die 4 GHz für Echtzeit-Oszilloskop-Messungen liefert. Sie bietet unvergleichliche Sondentreue bei minimalen Geräteauswirkungen, was sie ideal für die Prüfung anspruchsvoller moderner elektronischer Designs macht. Die TriMode-Funktion ermöglicht Differential-, Single-Ended- und Gleichtakt-Messungen von einer einzigen Sondenplatzierung ohne Neupositionierung.

Hauptmerkmale

• 4 GHz Bandbreite für hohe Signalfidelität
• TriMode-Funktion für gleichzeitige Differential-, Single-Ended- und Gleichtakt-Messungen
• Minimale Gerätebelastung durch dünne, flexible Lötspitzen und aktives Puffer-Sondendesign
• Leichtes und flexibles Sondenkabel
• TekFlex Connector-Technologie mit Druck-zum-Öffnen Zubehörstecker
• Vielseitige Verbindungsoptionen: Lötspitzen, optionales Browser für tragbares Prüfen und SMA-Koaxialeingang
• Kreuzkompatibel mit P7700 Serie Spitzenzubehör
• Sonden- und spitzenspezifische S-Parameter mit vollständiger AC-Kalibrierung
• Einzigartige DSP-Filter angepasst für jede Sonden- und Spitzenkombination
• FlexChannel-Schnittstelle für direkte Sondenschaltflächensteuerung und Oszilloskop-Menü-Automatisierung
• Automatische Sonden- und Spitzenerkennung beim Anhängen am Oszilloskop
• Erweiterter Betriebstemperaturbereich für Sondenkabel und Lötspitzen

Enthaltenes Zubehör

• Benutzerhandbuch
• Zwei Löt-Spitzen
• Rückführbares Kalibrierungszertifikat
• Kalibrierungsdatenbericht
• 1-Jahres-Garantie

Anwendungen

• Hochgeschwindigkeits-Digitalsignalmessung und Charakterisierung
• Gemischte Modesmessungen mit Differential-, Single-Ended- und Gleichtakt-Analyse
• Komplexes Schaltungsprüfen mit minimalen Belastungseffekten
• Echtzeit-Oszilloskop-Testen und Debuggen
