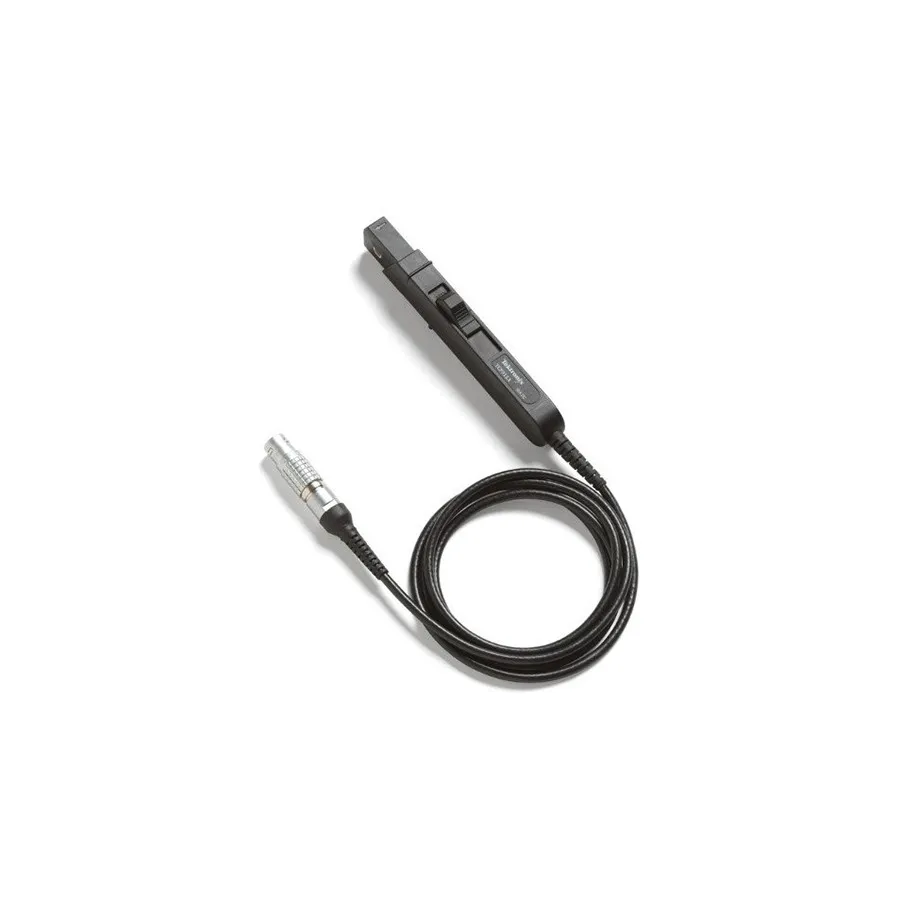

Tektronix TCP312A Stromprobe
Tektronix TCP312A Current Probe
Angebot anfragen
Tektronix TCP312A ist eine AC/DC-Stromprobe mit 30 A DC Bereich, 100 MHz Bandbreite, Split-Core-Konstruktion und nahtloser Oszilloskop-Integration.
Produktdetails
| Modell | TCP312A |
| Hersteller | Tektronix |
| Kategorie | Oszilloskop-Sonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Tektronix TCP312A ist eine fortschrittliche AC/DC-Strommeßsonde für die Integration mit Tektronix-Oszilloskopen mit TEKPROBE Level II, TekConnect oder TekVPI Schnittstellen. Sie bietet nahtlose Strommessung mit automatischer Skalierung und On-Screen-Anzeige, was die Notwendigkeit für manuelle Berechnungen entfällt und Messfehler reduziert.
Wichtigste Merkmale
- AC/DC Messfähigkeiten: DC bis 100 MHz Bandbreite
- Maximaler Strom: 30 A DC
- Automatische Skalierung und Einheitanzeige auf Oszilloskop-Bildschirm
- AC/DC-Eingangskopplung für flexible Messungen
- Niedrige Einfügungsimpedanz reduziert Belastung des zu testenden Geräts
- Split-Core-Konstruktion ermöglicht einfache Schaltkreisverbindung ohne Schaltkreisunterbrechung
- Statusanzeigen für Betriebsstatus und Fehlerzustände (Entmagnetisierung, Sonde offen, Übersteuerung, unterbrochene Impedanz, Kompatibilität)
- Niedriges DC-Rauschen und Drift für verbesserte Niedrig-Strom-Messungen
- Zertifikat von Drittanbieter-Sicherheit
Anwendungen
- Stromversorgungen (Schalt- und Lineardesigns)
- Halbleitergeräte (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
- Leistungswechselrichter und Wandler
- Elektronische Vorschaltgeräte
- Industrie- und Verbrauchselektronik
- Mobilfunk (Telefone, Satelliten, Relaisstationen)
- Motorantriebe
- Transportsysteme (Elektrofahrzeuge, Züge, Lokomotiven, Avionik)
Enthaltenes Zubehör
- TCPA300 Stromprobe-Verstärker (erforderlich für Gebrauch)
- Oszilloskop-Schnittstellenadapter (TekConnect, TPA-BNC oder TEKPROBE kompatibel)
Technische Daten
| Maximum Current | 21.2 A |
| Bandwidth | 100 MHz |
| Maximum Input Voltage | 150 V |
| Cable Length | 1.5 m |
| Series | TCP300 Series |
| Dimensions | 7.77 x 0.62 x 1.25" |
| Maximum Wire Size | 5 mm |
| Minimum Current | 1 mA |
| Operating Temperature Range | 0-50°C |
| Peak Current | 50 A |
| Relative Humidity Range | 5-95% |
| Risetime | 3.5 ns |
| Warranty | 1 Year |
