RIGOL RP1025D Hochspannungs-Differenzialsonde
RIGOL RP1025D High Voltage Differential Probe
Angebot anfragen
RIGOL RP1025D ist eine Hochspannungs-Differenzialsonde mit DC bis 25MHz Bandbreite, 1400Vpp maximale differentielle Eingabe und 50Ω Ausgangsimpedanz.
Produktdetails
| Modell | RP1025D |
| Hersteller | RIGOL |
| Kategorie | Oszilloskop-Sonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

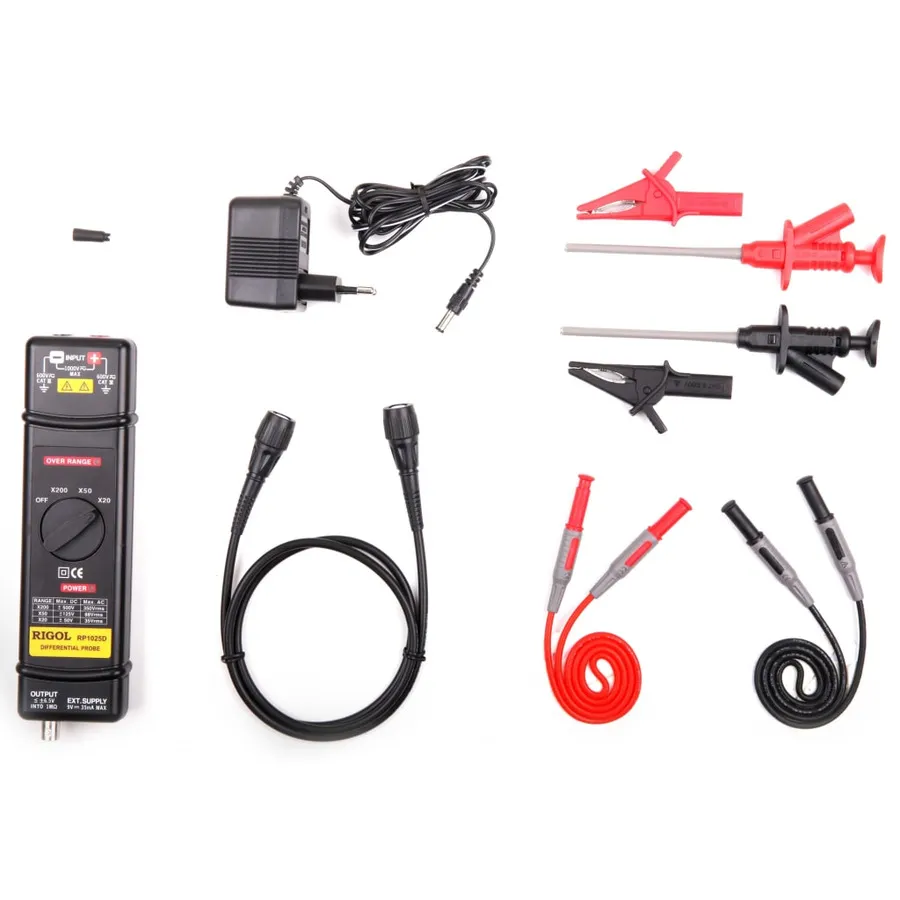

Das RIGOL RP1025D ist eine Hochspannungs-Differenzialsonde zur Umwandlung von differenziellen Eingangsspannungen bis zu 1400V Spitzenwert in niederfrequente Signale, die sich für die Oszilloskopanzeige eignen. Mit maximaler Frequenzantwort von 25MHz eignet sich diese Sonde ideal für großflächige Elektrotests und Forschungs- und Entwicklungsanwendungen. Die RP1025D kann mit allgemeinen Oszilloskopen verwendet werden und liefert genaue Differenzialmessungen über verschiedene Frequenzbereiche.
Hauptmerkmale
- Bandbreite: DC bis 25MHz (-3dB)
- Maximale differentielle Eingangsspannung: 1400Vpp
- Eingabeimpedanz: 4MΩ/1,2pF (differential)
- Ausgabespannung: ±6,5V
- Ausgangsimpedanz: 50Ω
- Anstiegszeit: 14ns
- Maximale Spannung zu Masse: 600Vrms
Anwendungen
- Hochspannungs-Differenzialmessungen
- Leistungselektronik-Tests
- Motor- und Antriebs-Tests
- Stromversorgungsschaltkreisanalyse
Technische Daten
| Bandwidth | 25 MHz |
| Attenuation | 20X, 50X, 200X |
| Input Capacitance | 1.2 pF |
| Maximum Input Voltage | 1400 V |
| Input Impedance | 4 MΩ |
| Interface | BNC |
| Series | RP1000D Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 14 ns |
| Safety Rating | CAT3 |
| Type | Differential Probe |
