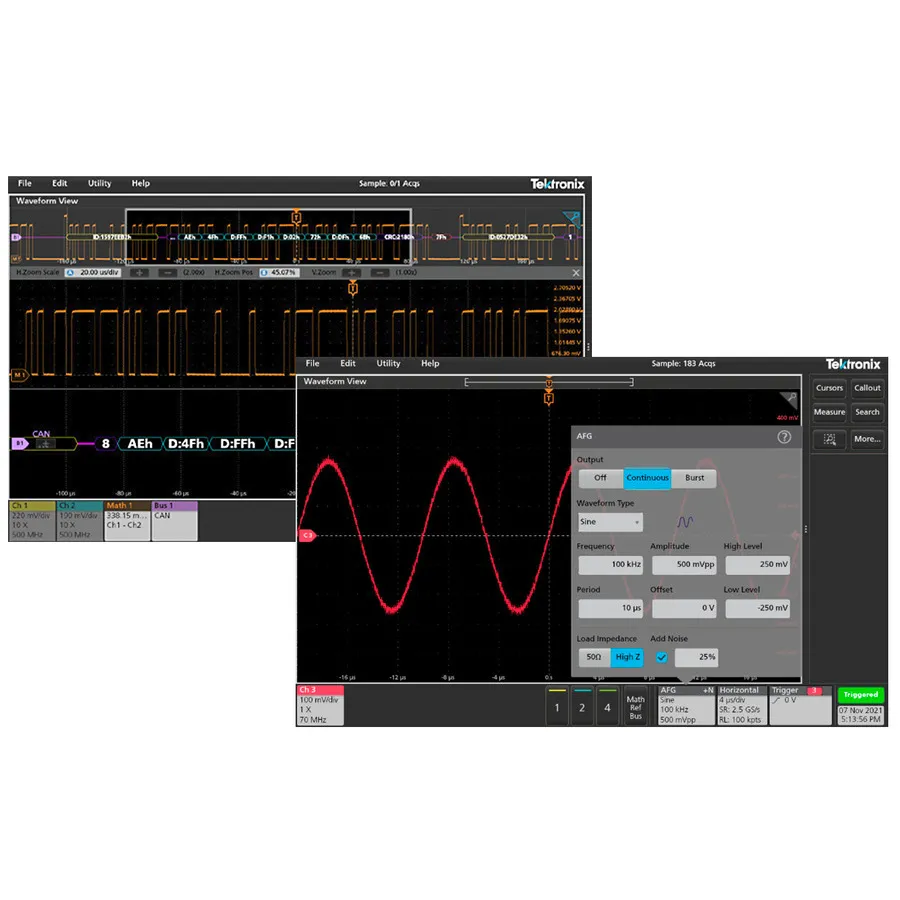

Tektronix 2-ULTIMATE Serial-Trigger-Analyse-Paket

Übersicht

Das Tektronix 2-ULTIMATE ist eine Softwarepaket-Option für 2-Series-MSO-Oszilloskope, die einen 50 MHz Arbiträr-/Funktionsgenerator mit umfassenden Serial-Protocol-Triggering- und Analysefunktionen kombiniert. Es bietet fortschrittliche Werkzeuge zum Debuggen und Analysieren von serieller Kommunikation über mehrere Embedded-Design-Busstandards hinweg.

Arbiträr-/Funktionsgenerator

Der 50 MHz Arbiträr-Funktionsgenerator ist ideal zur Simulation von Sensorsignalen, zum Hinzufügen von Rauschen für Randtests oder zur Generierung benutzerdefinierter Wellenformen. Der AFG-Ausgang ist mit dem Hilfsausgang multiplexiert. Vordefinierte Wellenformen umfassen Sinus, Rechteck, Impuls, Rampe/Dreieck, Gleichstrom, Rauschen, Sinc, Gaußsch, Lorentz, exponentieller Anstieg/Abfall, Haversin und Herzformmuster.

Serial-Protocol-Triggering und -Analyse

Das Paket beinhaltet robuste Serial-Bus-Unterstützung für I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN und SENT-Protokolle. Triggern Sie auf spezifisches Paketinhalte einschließlich Paketstart, Adressen, Datenmuster, eindeutige Bezeichner und Fehlerbedingungen.

Wichtige Funktionen

• 50 MHz Arbiträr-Wellenformgenerator mit 128k-Punkt-Speicher
• Vordefinierte Wellenformen und benutzerdefinierte Arbiträr-Wellenform-Unterstützung
• Serial-Protocol-Triggering auf Paketinhalte, Adressen und Fehler
• Bus-Wellenformanzeige mit zeitsynchronisierter Timing-Analyse
• Bus-Dekodierungstabelle mit Zeitstempel-Paketlisten
• Unterstützung für I2C, SPI, RS-232, RS-422, RS-485, UART, CAN, CAN FD, LIN und SENT

Anwendungen

• Embedded-System-Debugging und -Validierung
• Serial-Bus-Protocol-Analyse und -Verifikation
• Signalsimulation und Randtests
• Benutzerdefinierte Wellenformgenerierung und -Prüfung
