Siglent SDS7000A-CT-100BASE-T1 Konformitäts-Test-Option
Siglent SDS7000A-CT-100BASE-T1 Compliance Testing Option
Angebot anfragen
100Base-T1 Konformitäts-Test-Software für Siglent SDS7000A Oszilloskope. Testet Sender-Ausgang, Timing-Jitter und Signal-Qualität mit automatisiertem Bericht.
Produktdetails
| Modell | SDS7000A-CT-100BASE-T1 |
| Hersteller | Siglent |
| Kategorie | Oszilloskop-Zubehör |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

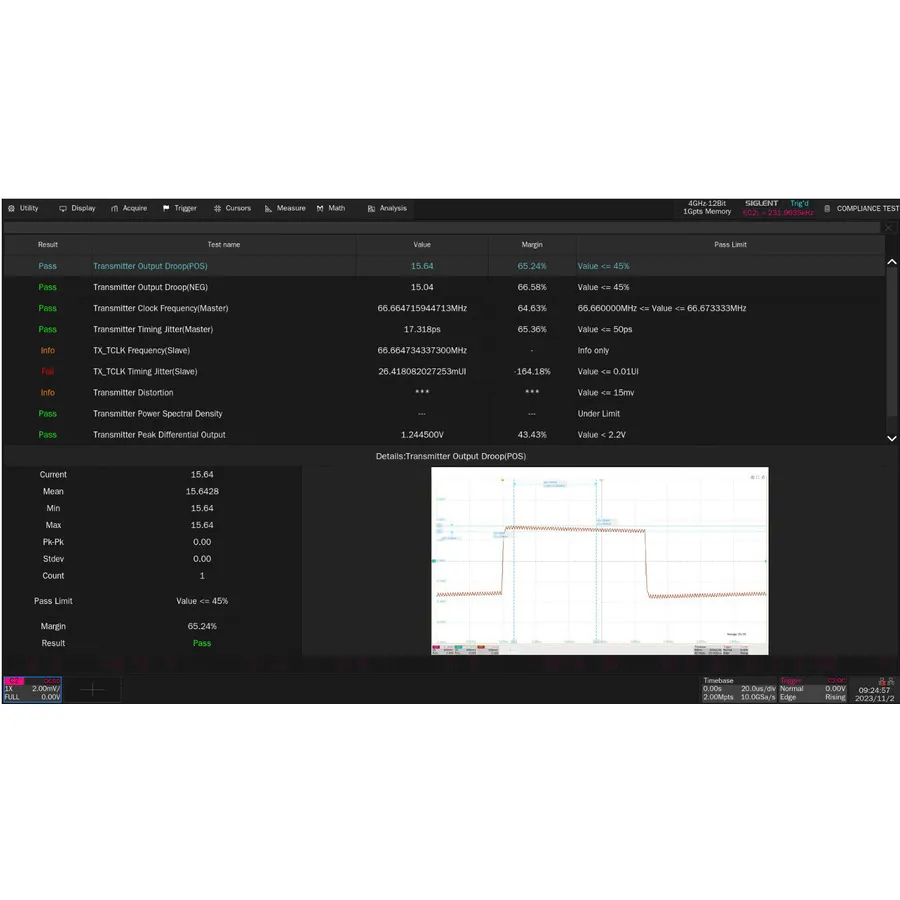

Das Siglent SDS7000A-CT-100BASE-T1 ist eine Konformitäts-Test-Software-Option für Siglent SDS7000A Serie Oszilloskope. Dieses Modul ermöglicht Tests von 100Base-T1 Automobil-Ethernet-Standard-Konformität und validiert Sender-Ausgangs-Charakteristiken, Uhr-Timing und Signal-Qualitäts-Metriken.
Wichtige Funktionen
- 100Base-T1 Standard Konformitäts-Tests
- Sender-Ausgang Droop Messung
- Master Sender Uhr Frequenz und Timing Jitter-Analyse
- TX_TCLK Frequenz und Timing Jitter Validierung
- Sender Verzerrung-Analyse
- MDI Rückkehrverlust und Mode Conversion Loss Tests
- Power Spectral Density und Peak Differential Output Messung
- MDI Common Mode Emission Tests
- Automatische Test-Einrichtung und Bericht-Generierung
- Kompatibel mit FX-AMETH Test-Vorrichtung
Anwendungen
- Automobil-Ethernet Transceiver Validierung
- Single-Pair Ethernet Kabel-Tests
- Protokoll-Konformität Verifizierung
- Herstellungs-Qualitätssicherung
Technische Daten
| Protocol | SW Part NumberTest Fixture |
