Liquid Instruments SW-Pro-FRA Frequenzgang-Analysator
Liquid Instruments SW-Pro-FRA Frequency Response Analyzer
SW-Pro-FRA Frequenzgang-Analysator für Moku:Pro mit 10 mHz bis 500 MHz Bereich, Rauschgrundlage unter -125 dBm, bis zu 8192 Punkte pro Messdurchlauf und dynamische Amplituden-Steuerung.
Produktdetails
| Modell | SW-Pro-FRA |
| Hersteller | Liquid Instruments |
| Kategorie | Oszilloskop-Zubehör |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der SW-Pro-FRA Frequenzgang-Analysator für Moku:Pro ermöglicht schnelle Messung der Systemfrequenzantwort in Magnitude und Phase mittels durchgestimmter Sinuserzeugung von 10 mHz bis 500 MHz. Mit einer Rauschgrundlage unter -125 dBm über den gesamten Frequenzbereich unterstützt der Analysator bis zu 8192 Punkte pro Messdurchlauf mit konfigurierbaren Einschwing- und Mittelungszeiten zum Ausgleich zwischen Messgeschwindigkeit und Signal-Rausch-Verhältnis. Mit vier unabhängigen Ein- und Ausgängen ermöglicht er differentielle oder verhältnismäßige Messungen.
Hauptmerkmale
- Frequenzbereich: 10 mHz bis 500 MHz
- Ausgangsvolatage: bis zu 10 Vpp
- Rauschgrundlage: unter -125 dBm über den gesamten Frequenzbereich
- Messmodi: linear und logarithmisch
- Punkte pro Messdurchlauf: bis zu 8192 konfigurierbar
- Mittelungszeit: 1 µs bis 10 s
- 4 unabhängige Eingänge und 4 unabhängige Ausgänge
- Dynamische Amplituden-Steuerung mit Überlastungserkennung und -vermeidung

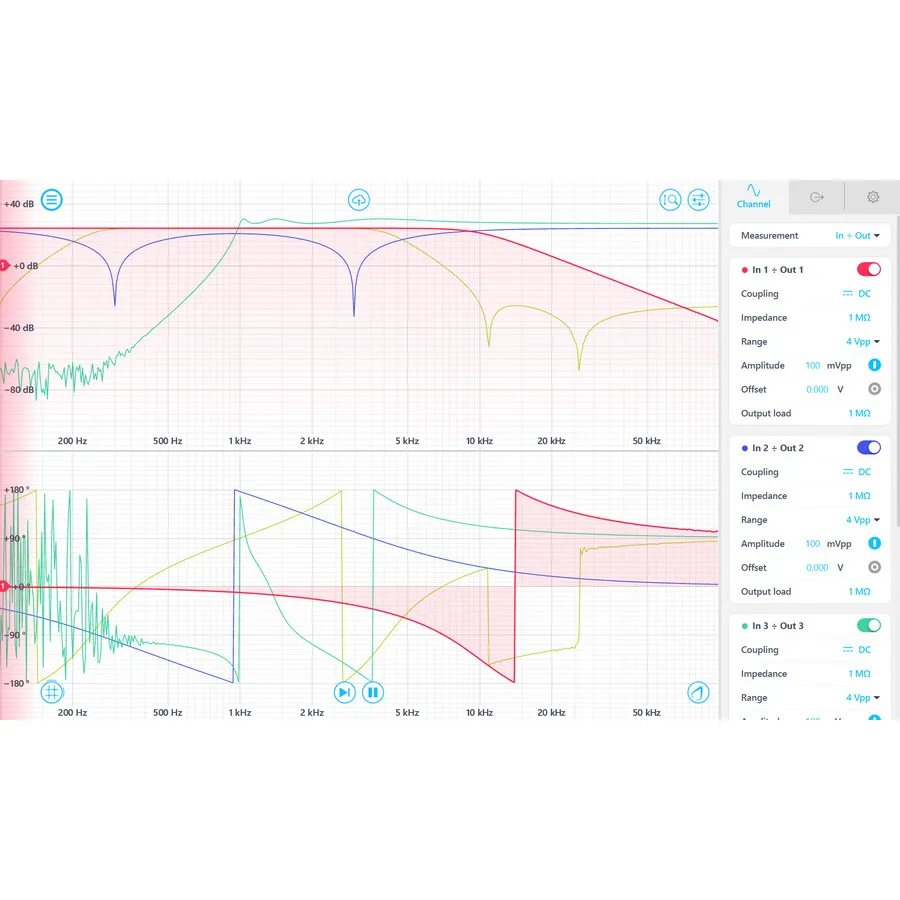

- Interaktives Bode-Diagramm mit Live-Magnitude- und Phasen-Updates
- Flexibler Mathkanal für komplexwertige Gleichungen
- Ein-Klick-Normalisierung für Systemvergleich oder Leitungskompensation
- API-Unterstützung: Python, MATLAB, LabVIEW
Anwendungen
- Kapazität- und Induktivitätsmessung
- EMI-Filter-Charakterisierung
- Impedanzmessung
- Stromversorgungsanalyse
- Stabilitätsanalyse
Technische Daten
| Series | Moku:Pro Series |
| Channels | 4 Input / 4 Output |
| Frequency Range | 10 mHz to 500 MHz |
Angebot anfragen
