Liquid Instruments SW-Pro-FIR Filter-Builder
Liquid Instruments SW-Pro-FIR Filter Builder
Angebot anfragen
SW-Pro-FIR Filter-Builder für Moku:Pro mit bis zu 39.06 MHz Abtastung, bis zu 14,819 Koeffizienten, sub-Mikrosekunden-Latenz und mehrere Fensterfunktionen.
Produktdetails
| Modell | SW-Pro-FIR |
| Hersteller | Liquid Instruments |
| Kategorie | Oszilloskop-Zubehör |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

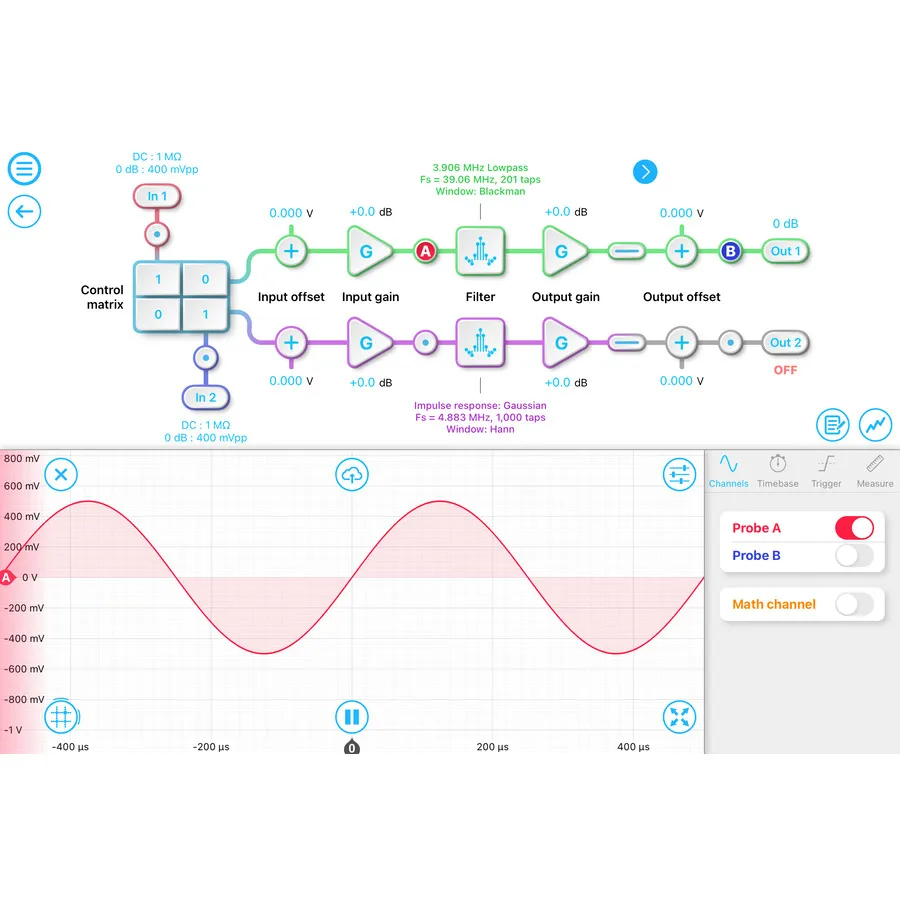

Das SW-Pro-FIR Filter-Builder-Upgrade für Moku:Pro ermöglicht Design und Implementierung von FIR-Filtern mit konfigurierbaren Koeffizienten. Mit Unterstützung für bis zu 14,819 Koeffizienten bei 305.2 kHz oder 232 Koeffizienten bei bis zu 39.06 MHz Abtastrate bietet der FIR Filter Builder vier Frequenzgangsformen, fünf Impulsantwort-Optionen und acht Fensterfunktionen. Sub-Mikrosekunden-Latenz und unabhängige Ein-/Ausgangs-Konfiguration unterstützen fortgeschrittene Signalverarbeitungsanwendungen.
Hauptmerkmale
- Abtastraten: 305.2 kHz (bis zu 14,819 Koeffizienten) oder bis zu 39.06 MHz (bis zu 232 Koeffizienten)
- Frequenzgangsformen: Tiefpass, Hochpass, Bandpass, Bandstop
- Impulsantwort-Optionen: rechteckig, sinc, Gleichungseingabe, benutzerdefiniert
- Fensterfunktionen: Bartlett, Hanning, Hamming, Blackman, Nuttall, Tukey, Kaiser, Keine
- Sub-Mikrosekunden Ein-/Ausgangslatenz
- Eingangsbereiche: 400 mVpp, 4 Vpp oder 40 Vpp
- Ausgangsspannungsbereich: ±5 V in 50 Ω
- Eckfrequenzen: 30.52 Hz bis 19.14 MHz
- Interaktive Werkzeuge für Frequenz- und Zeit-Bereich-Design
- Eingabe-Kontrollmatrix zum Kombinieren von Signalen
- API-Unterstützung: Python, MATLAB, LabVIEW
Anwendungen
- Impulsantwort-Simulation
- Design von Digitalsignalverarbeitung(DSP)-Systemen
- Rauschfilterung
- Signalverstärkung
- Fraktionale Verzögerungsgenerierung
Technische Daten
| Series | Moku:Pro Series |
| Channels | 2 |
| Sampling Rate | 39.06 MHz |
