Liquid Instruments SW-Pro-DFB Digital-Filterbox
Liquid Instruments SW-Pro-DFB Digital Filter Box
SW-Pro-DFB Digital-Filter-Upgrade mit bis zu 39.063 MHz Abtastrate, sub-Mikrosekunden-Latenz und Unterstützung für Butterworth-, Chebyshev- und Elliptic-Filter.
Produktdetails
| Modell | SW-Pro-DFB |
| Hersteller | Liquid Instruments |
| Kategorie | Oszilloskop-Zubehör |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

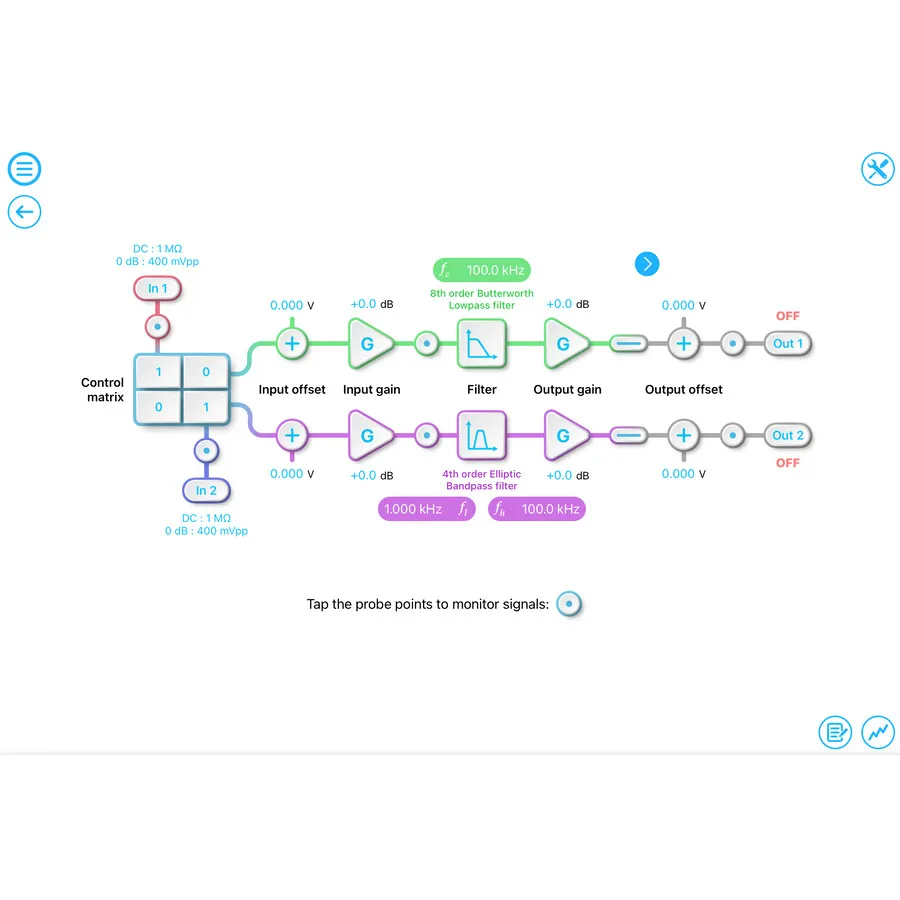

Das SW-Pro-DFB Digital-Filter-Box-Upgrade für Moku:Pro ermöglicht das interaktive Design und die Bereitstellung von IIR-Filtern mit zwei Abtastratenoptionen (305.18 kHz oder 39.063 MHz). Mit Unterstützung für sieben Filtertypen, darunter Butterworth, Chebyshev, Elliptic, Bessel, Gaussian und Legendre, sowie vier Filterformen (Tiefpass, Hochpass, Bandpass, Bandstop), bietet dieses Modul sub-Mikrosekunden-Latenz und kann unabhängig oder als Teil einer Multi-Instrument-Mode-Konfiguration eingesetzt werden.
Hauptmerkmale
- Abtastraten: 305.18 kHz oder 39.063 MHz
- Filtertypen: Butterworth, Chebyshev I & II, Elliptic, Bessel, Gaussian, Legendre
- Filterformen: Tiefpass, Hochpass, Bandpass, Bandstop
- Konfigurierbare Filterordnung: 2, 4, 6 oder 8
- Ein-/Ausgangslatenz: sub-Mikrosekunden
- Eingangsspannungsbereich: ±20 V; Ausgangsspannungsbereich: ±5 V in 50 Ω
- 4 Ein- und 4 Ausgänge mit optionaler Überblendung
- Integriertes 4-Kanal-Oszilloskop zur Überwachung der Signalverarbeitungskette
- Interaktive Werkzeuge für Frequenz- und Phasengang-Design
- Unterstützung für benutzerdefinierte Filterdesigns
- API-Unterstützung: Python, MATLAB, LabVIEW
Anwendungen
- Benutzerdefinierte Phase-Locked-Loop-Designs
- Erkennung von Gravitationswellen
- Regelkreis-Steuerungssysteme
- Pound-Drever-Hall-Technik
- Präzisionsspektroskopie
Technische Daten
| Series | Moku:Pro Series |
| Channels | 4 Input / 4 Output |
| Sampling Rate | 305.18 kHz / 39.063 MHz |
Angebot anfragen
