Liquid Instruments SW-Lab-FRA Frequenzganganälysator
Liquid Instruments SW-Lab-FRA Frequency Response Analyzer
Angebot anfragen
Liquid Instruments SW-Lab-FRA ist ein Frequenzganganälysator mit Messungen von 10 mHz bis 200 MHz mit konfigurierbaren Sweeps und bis zu 8192 Messpunkten.
Produktdetails
| Modell | SW-Lab-FRA |
| Hersteller | Liquid Instruments |
| Kategorie | Oszilloskop-Zubehör |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Liquid Instruments SW-Lab-FRA Frequenzganganälysator ist ein 2-Kanal-Messinstrument zur Messung der Frequenzantwort von Systemen in Betrag und Phase. Er verwendet einen durchgestimmten Sinusausgang von 10 mHz bis 200 MHz mit konfigurierbaren linearen oder logarithmischen Sweeps. Mit bis zu 8192 Punkten pro Sweep und unabhängigen Ein-/Ausgängen ermöglicht er differentielle oder ratiometrische Messungen des Systemverhaltens.
Hauptmerkmale
- Frequenzbereich: 10 mHz bis 200 MHz
- Sweep-Typen: linear und logarithmisch
- Punkte pro Sweep: bis 8192
- Mittelungszeit: 1 µs bis 10 s
- 2 Eingangskanäle, 2 Ausgangskanäle (unabhängig konfigurierbar)
- Dynamisches Amplituden-Drive mit Sättigungserkennung und -vermeidung

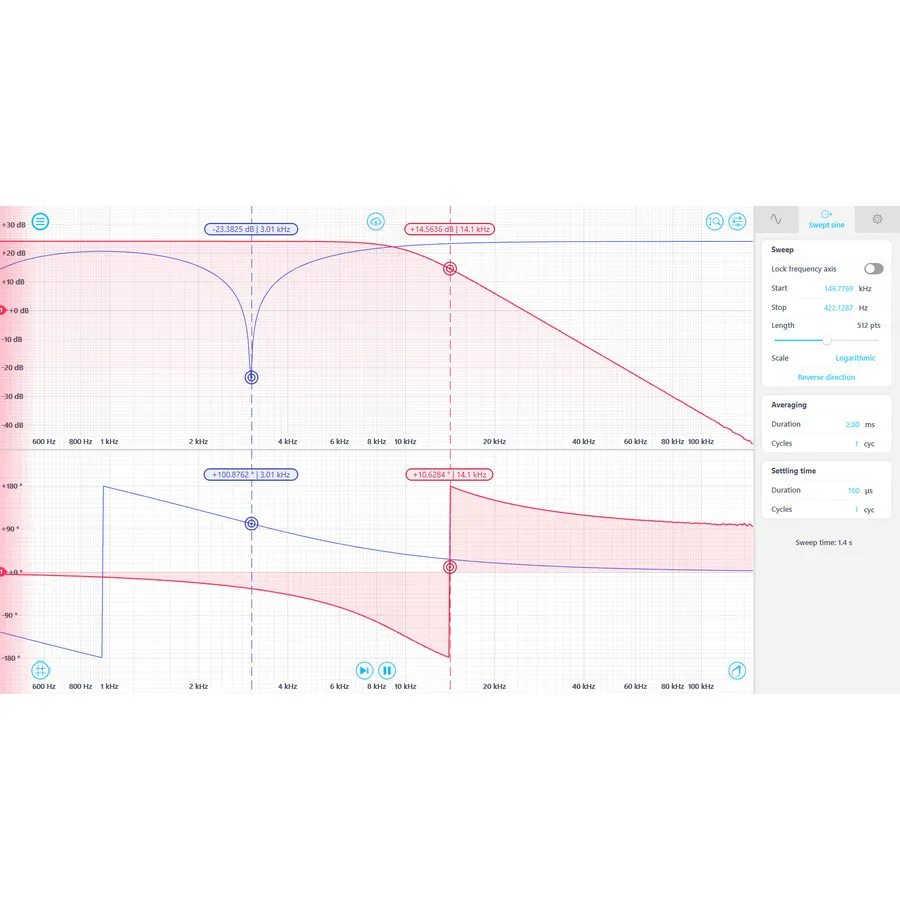

- Interaktives Bode-Diagramm mit Betrag und Phase
- Live-Sweep-Überwachung oder Pause zur Analyse
- Flexibler Kanal für komplexe Berechnungen
- Normalisierung auf einen Klick für vergleichende Analyse
- Cursor- und Marker-Tools für präzise Messungen
- API-Unterstützung: Python, MATLAB, LabVIEW
Anwendungen
- Impedanz- und Admittanzmessung
- Kapazitäts- und Induktivitätsmessung
- Stabilitätsanalyse und Pol-/Nullstellenbestimmung
- Stromversorgung und Reglervanalyse
- Charakterisierung und Design von EMI-Filtern
- Frequenzgangsverifizierung
Technische Daten
| Series | Moku:Lab Series |
| Channels | 2 Input / 2 Output |
| Frequency Range | 10 mHz to 120 MHz |
