Liquid Instruments SW-Lab-DFB Digitale Filterbox

Übersicht

Die Liquid Instruments SW-Lab-DFB Digital Filter Box ist ein 2-Kanal Infinite Impulse Response (IIR) Filter-Modul für die Moku:Lab Serie. Es ermöglicht das interaktive Design und die Bereitstellung von Tiefpass-, Hochpass-, Bandpass- und Bandstopfiltern mit Abtastraten bis zu 15,625 MHz. Das Modul unterstützt sieben Filtertypen einschließlich Butterworth, Chebyshev und Elliptic mit vollständig konfigurierbaren Filterordnungen von 2 bis 8.

Hauptmerkmale

• Abtastraten: 122,07 kHz, 1,953 MHz und 15,625 MHz
• Filterordnungen: 2, 4, 6, 8
• Sub-Mikrosekunden Ein-Aus-Latenz
• Eingangsbereiche: ±0,5 V oder ±5 V
• Ausgangsbereich: ±1 V in 50 Ω

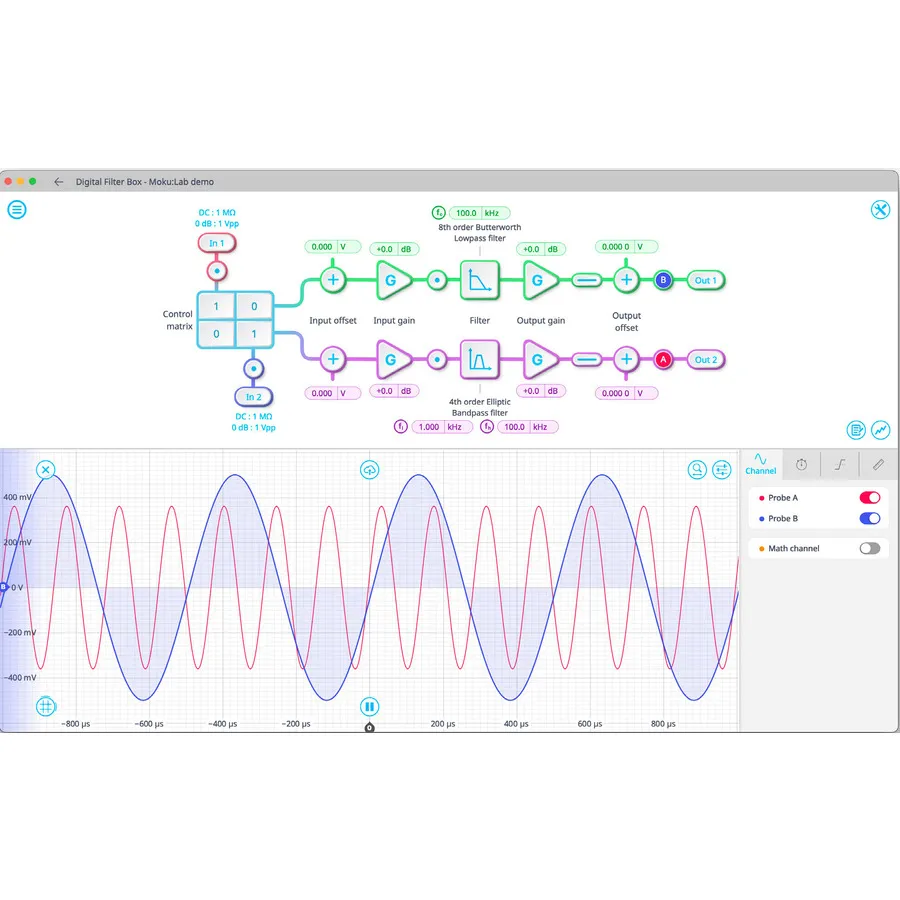

• Interaktive Frequenz- und Phasengang-Visualisierung
• Eingebautes 2-Kanal-Oszilloskop für Signalüberwachung
• Sieben Filtertypen: Butterworth, Chebyshev I, Chebyshev II, Elliptic, Bessel, Gaussian, Legendre
• Custom Filter Design-Unterstützung
• API-Unterstützung: Python, MATLAB, LabVIEW

Anwendungen

• Systemdesign und Optimierung
• Regelungssysteme in geschlossener Schleife
• Rauschfilterung und Signalaufbereitung
• Signalverstärkung
