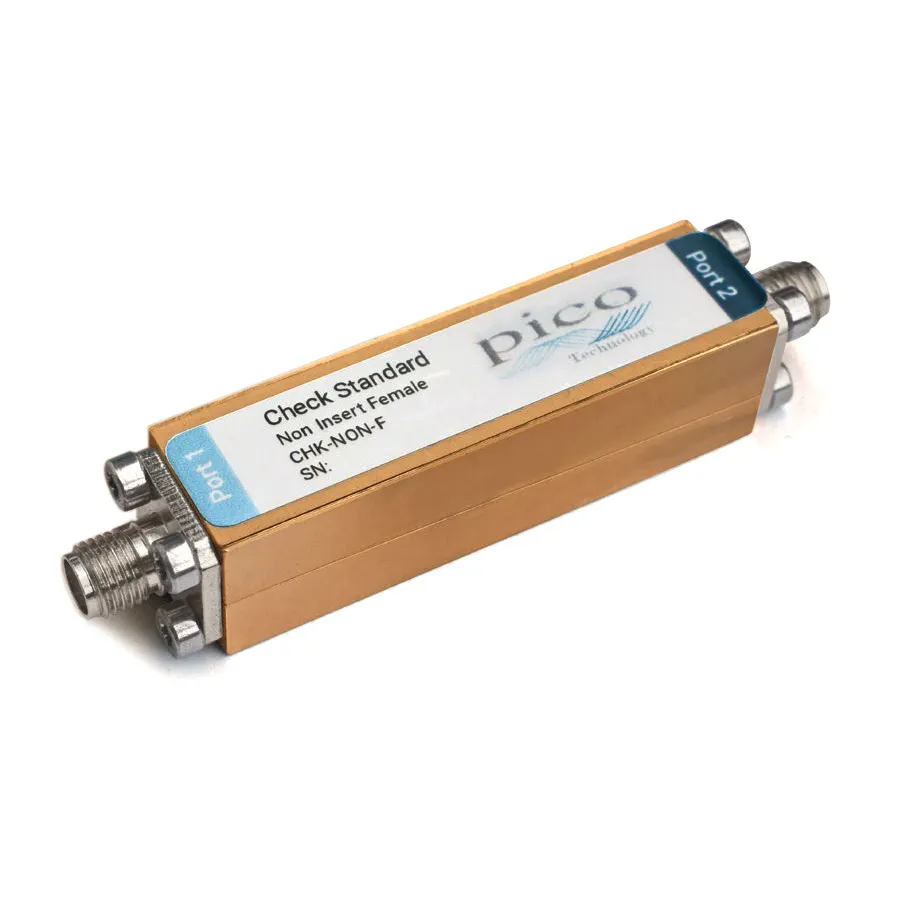

Pico Technology TA431 Nicht-einsetzbarer Referenznormal

Überblick

Das Pico Technology TA431 ist ein nicht-einsetzbarer Referenznormal zur Validierung der Genauigkeit und Kalibrierung von Netzwerkanalysator-Messsystemen. Es besteht aus einem 75 mm langen Stück einer 25-Ohm-Fehlleitung mit vorhersehbarer und stabiler Impedanzfehlanpassung und Übertragungscharakteristik über seinen Betriebsfrequenzbereich.

Hauptmerkmale

• Frequenzbandbreite: 0,3 bis 8.500 MHz
• Rückkehrdämpfung: < –30 dB bis > –6 dB
• Einfügungsdämpfung: > –0,2 dB bis < –1,9 dB
• Gebildet aus 75 mm 25-Ohm-Fehlleitung
• SMA-Buchse zu SMA-Stecker-Port-Konfiguration
• Stabile Fehlanpassungscharakteristiken für anspruchsvolle Validierung
• Mit Touchstone-Messdaten auf USB-Speicher versorgt
• Daten rückverfolgbar zu PC3.5-Nationalstandards

Anwendungen

• Netzwerkanalysator-Systemvalidierung und Kalibrierungsverifizierung
• Vor- und Nach-Messung-Genauigkeitschecks
• Validierung der Messsicherheit bei hoher Fehlanpassung
• Kompatibel mit jedem Hersteller-VNA

Mitgelieferte Zubehöre

• USB-Speicher mit Touchstone-Messdaten
• Schützende Transportbox
